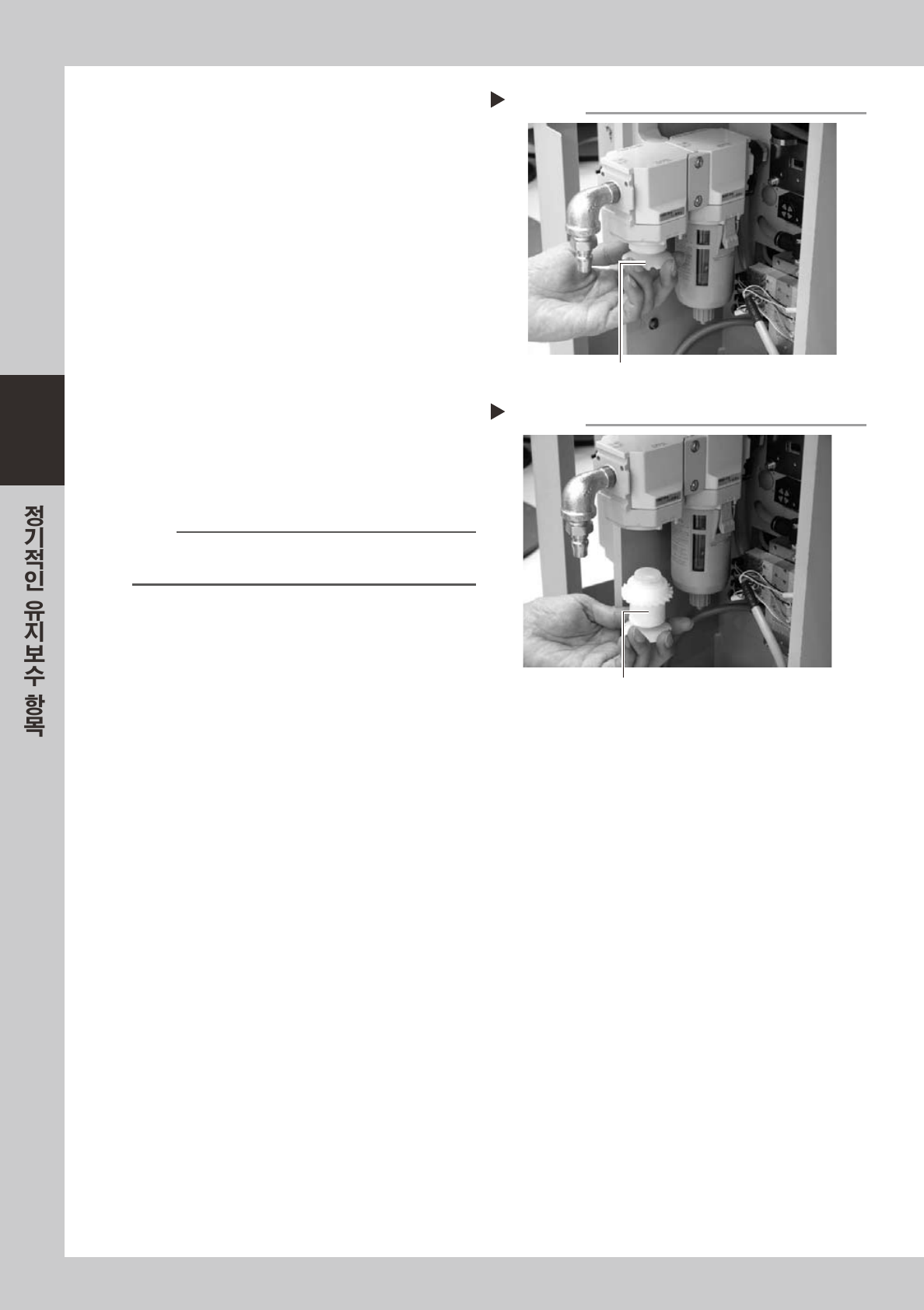

■ 필터의 청소
1
필터컵을 분리합니다 .
전항「필터컵의 청소」를 참조하여 주십시오 .
2
에어필터를 분리합니다 .
흰색 부분을 돌려서 ( 위에서 봐서 시계방향으로 )
필터를 분리해 주십시오 .
57334 -L 5- 0 0
3
에어필터의 오염을 청소합니다 .
에어건으로 에어필터의 오염을 불어 주십시오 . 오
염이 심해서 제거할 수 없는 경우는 , 에어필터를
교환하여 주십시오 .
4
에어필터를 부착합니다 .
흰색 부분을 돌려서 에어필터를 원상태로 부착하
여 주십시오 .
57335-L5- 00
5
필터컵을 부착합니다 .
n
요점
상기와 똑 같은 순서로 미스트필터의 청소도 실행해 주십시
오.
에어필터의 분리
Step 2
이곳을 잡고 돌려서 분리한다.
에어필터의 부착
Step 4
필터
3-27
3
4. 6 개월 /1 년
4.1 카메라 조명유니트의 청소 (6 개월 )
먼지로 조명유니트가 오염되는 경우가 있으므로 , 정기적으로 청소할 것을 권장합니다 . 작업을 안전하게 하
기 위해 , 장비가 비상정지 상태 , 또는 장비의 전원스위치가 OFF 로 되어있는지 확인해 주십시오 .
c
주의
청소시에카메라각부에강한힘을가하지않도록주의하여주십시오 .카메라의광축조정에오류가생길수있습니다 .
c
주의
조명문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습니다 .

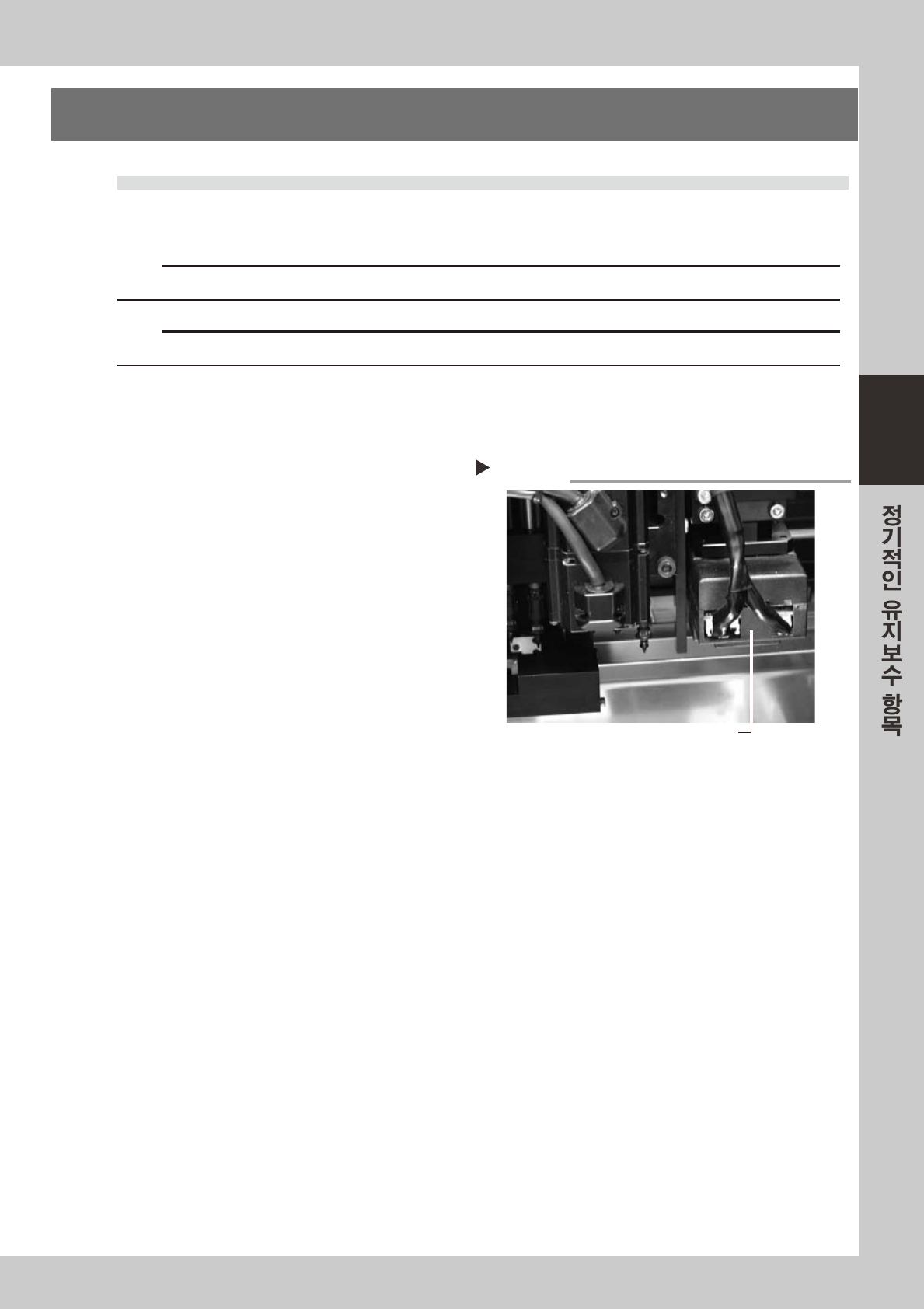

■ 피듀셜 마크인식 카메라
피듀셜 마크인식 카메라는 표준으로 헤드부의 우측에 부착되어 있습니다 . 이 카메라의 조명유니트를 청소합
니다 . ( 좌측 카메라는 옵션 )
•
청소방법
먼지가나지않는헝겊으로렌즈클리너를몇방울묻혀
서조명유니트하부의확산판을닦아주십시오 .
57336 -L5-00
헝겊으로 닦는다
피듀셜카메라 조명
3-28
3

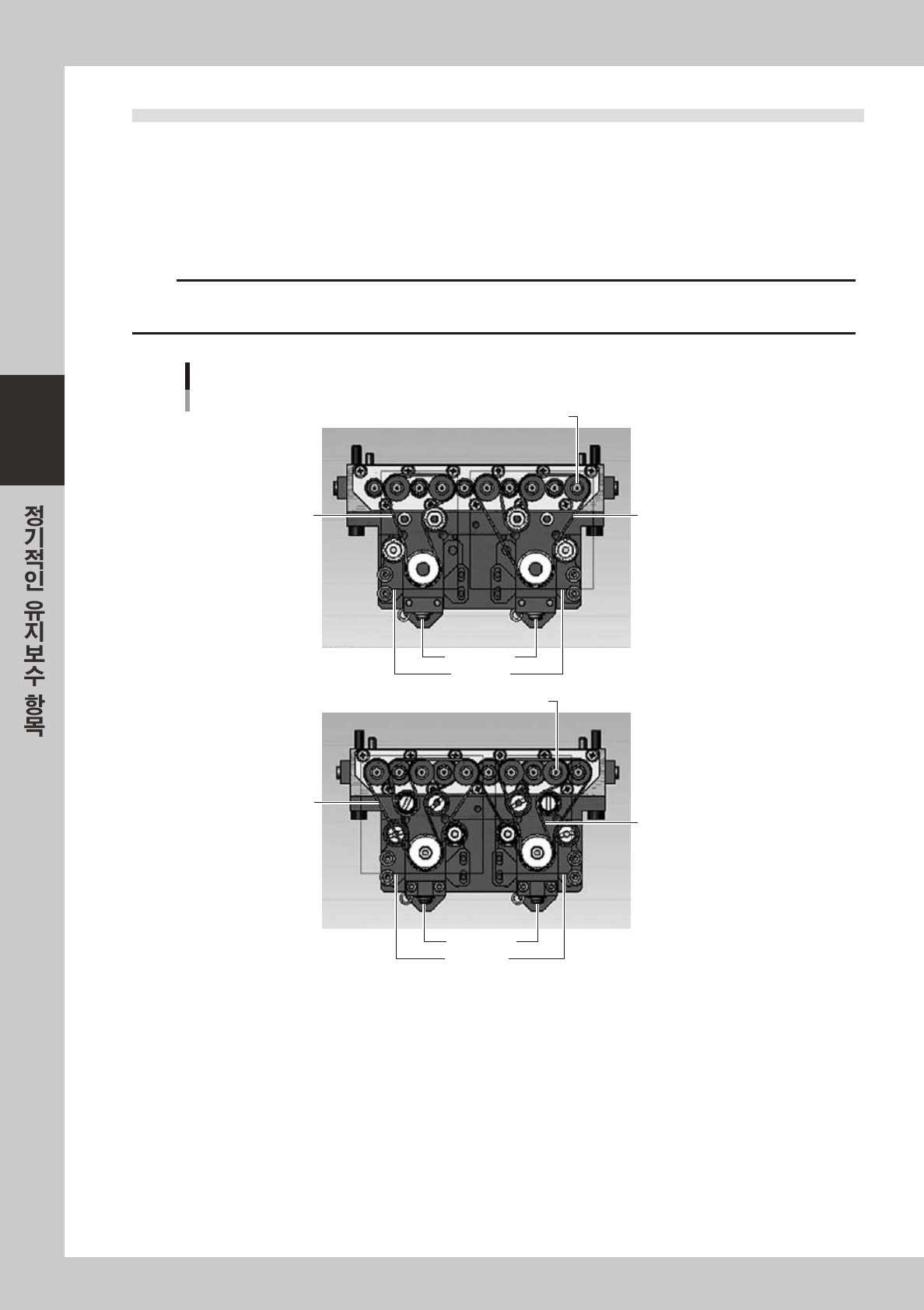

4.2 R 축 스플라인 벨트의 상태확인 (1 년 )
R 축 스플라인 벨트는 , 4 개가 있습니다 . 각 벨트의 상태를 확인해 주십시오 .
■ R 축 스플라인 벨트의 확인 포인트
•
벨트의마모와깎임에의해벨트가풀리지않았는가 ?
•
벨트에균열과열화에의해금이가지않았는가 ?
•
벨트텐션에느슨함이없는지 ,벨트에느슨함은없는가 ?
c
주의
R 축스플라인벨트에관한문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해
드릴수없습니다 .
No.1 헤드용 스플라인
스플라인 벨트
No.2 헤드용 스플라인
R축 벨트
R축 벨트
R축 벨트
R축 벨트
벨트텐션
R축 모터
벨트텐션
R축 모터
57337-L5-00
