3-34 3 4 . 7 스 캔 카메라 조명 ( 6 개 월 ) 스캔 카 메 라 조명 확산판 및 프 리 즘 은 카메라 왼 쪽 단의 개구 부에 장착되 어 있 습니 다 . 먼지 등에 의해 스캔 카메라의 조 명 확 산판 • 프리 즘 이 더 러워 질 경우 가 있으 므 로 , 정기 적으 로 청소 해 주 십시 오 . c 주의 청 소시카메라각부에강한힘 을가하 지않도 록주의 해주 십시 오 .…
3-33
3
5

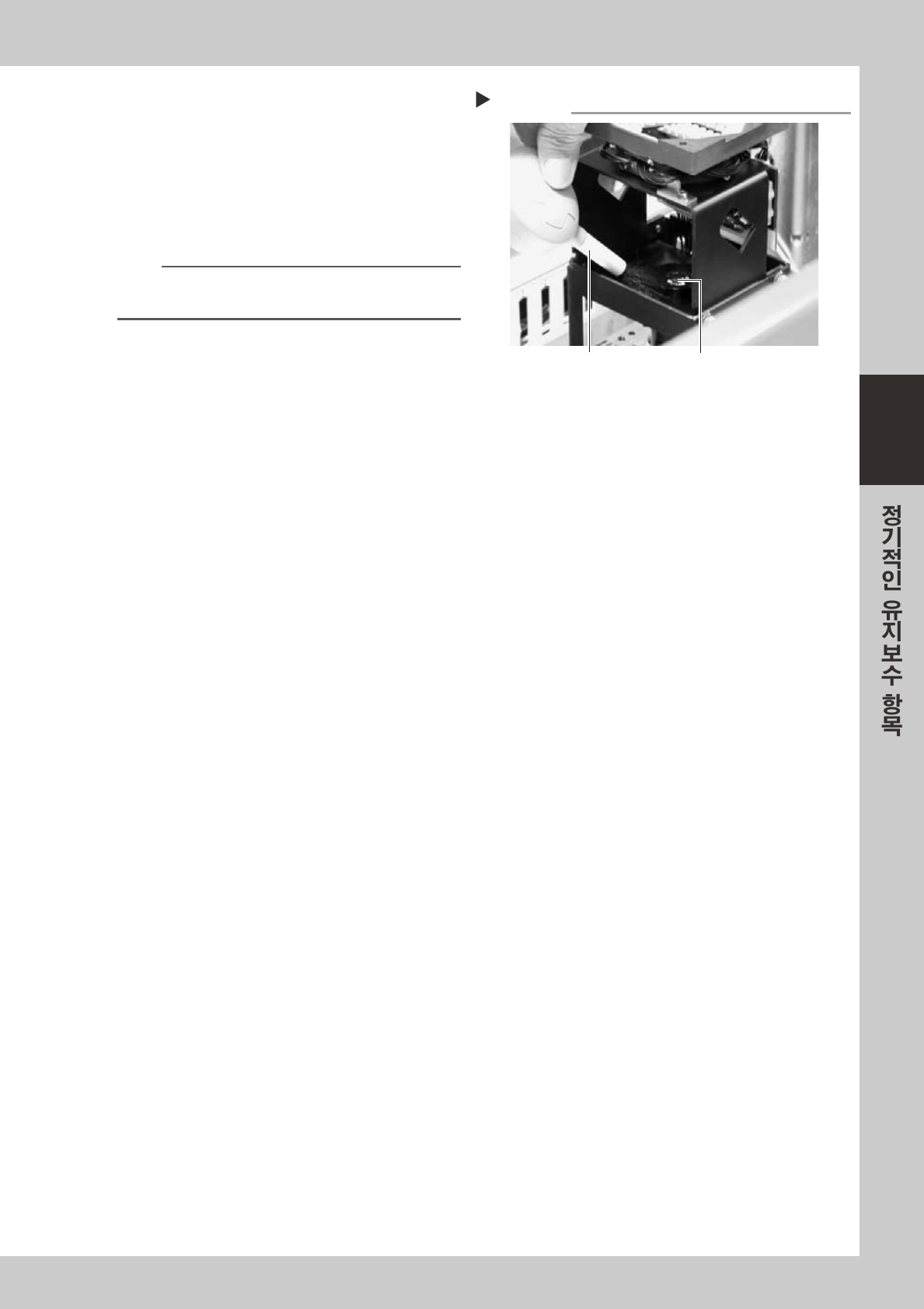

멀티카메라 렌즈의 청소를 합니다 .
멀티카메라의렌즈는조명의아래에있으므로 ,광
학계브러시또는광학계청소용면봉으로렌즈표
면의먼지를깨끗하게털어주십시오 .
먼지가떨어지지않을경우는 ,렌즈클리너를광학
계청소용면봉에묻혀서청소한후에 ,마른광학
계청소용면봉으로깨끗이청소해주십시오 .
57345-L5-00
참고
광학계 브러시 , 광학계 청소용 면봉, 렌즈클리너는 옵션 구
입품입니다 .
멀티카메라 렌즈의 청소
Step 5
광학계 브러시
멀티카메라 렌즈
3-34
3

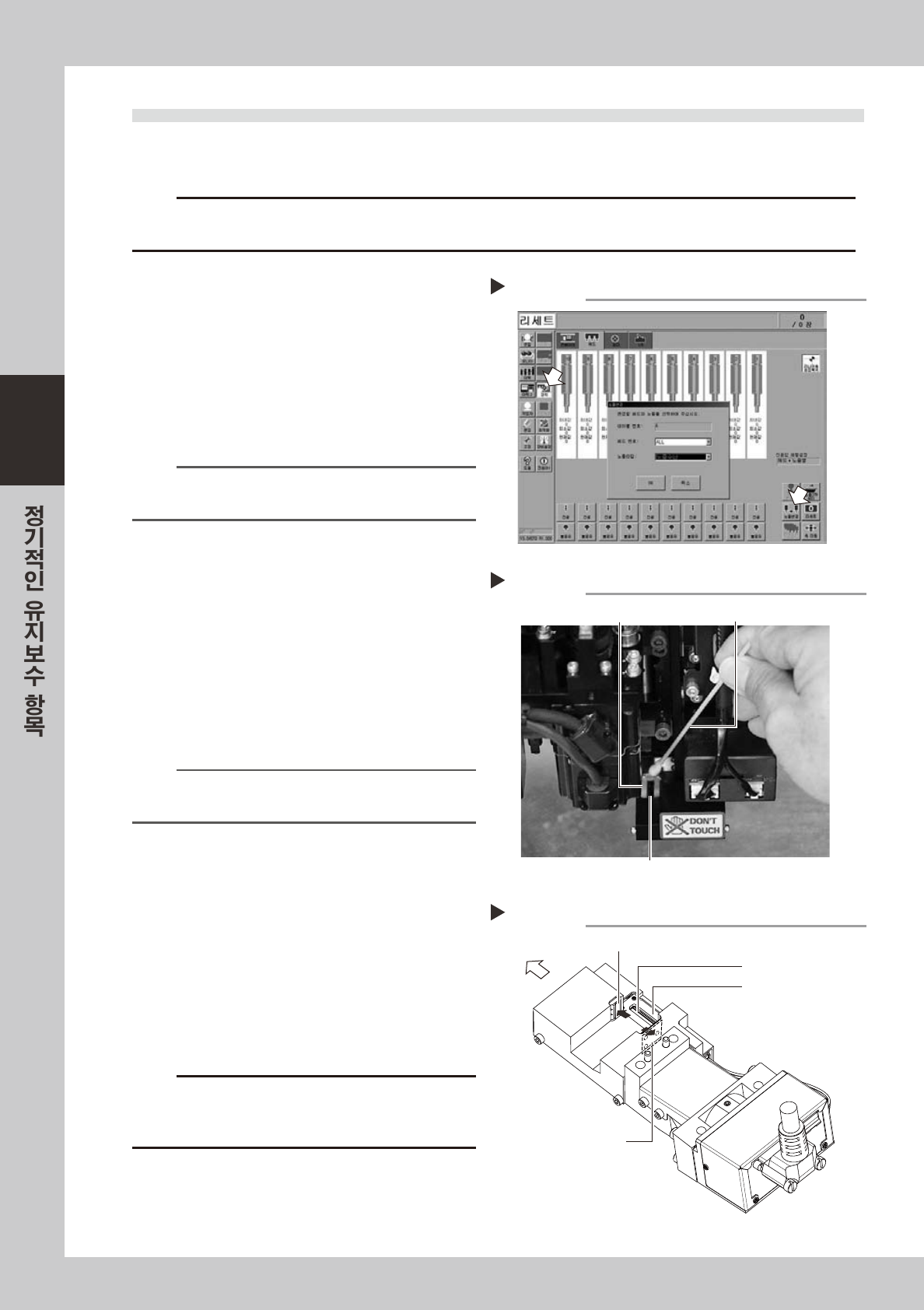

4.7 스캔 카메라 조명 (6 개월 )
스캔 카메라 조명 확산판 및 프리즘은 카메라 왼쪽 단의 개구부에 장착되어 있습니다 . 먼지 등에 의해 스캔
카메라의 조명 확산판 •프리즘이 더러워질 경우가 있으므로 , 정기적으로 청소해 주십시오 .
c
주의
청소시카메라각부에강한힘을가하지않도록주의해주십시오 .카메라내부에는글래스부품을사용하고있으므로파손될우
려가있습니다 .
1
노즐을 전부 수납합니다 .
1. [ 장치 ]버튼을누르고「헤드」탭을열어서[ 노
즐변경 ]버튼을누릅니다 .
2.「노즐변경」대화창에서헤드번호는「ALL」,
노즐타입은「노즐수납」을선택합니다 .
3. [OK]버튼을누르면모든헤드의노즐이수납
됩니다 .
58311-L 5 - 0 0
n
요점
노즐스테이션을 겸비하고 있지 않을 경우는 , 비상정지 버튼
을 누르고 수동으로 노즐을 탈착해 주십시오 .
e
2
헤드를 이동합니다 .
비상정지버튼을누르고 ,손으로헤드유니트를작
업하기쉬운위치로이동시킵니다 .
3
스캔 카메라를 이동합니다 .
1. 모든헤드 ( 노즐홀더부 ) 를손으로상승단까
지올립니다 .
2. 스캔카메라를R 축모터의오른쪽까지이동시
킵니다 .이때무리한힘을가하지않도록해
주십시오 .
n
요점
싱글 피듀셜 카메라 사양의 경우 , 스캔 카메라를 왼쪽 단으
로 이동하면 , 작업하기가 수월합니다 .
4
확산판과 프리즘을 닦습니다 .
1. 메인조명확산판의상면및프리즘면의더러움
을면봉으로닦습니다 .프리즘면은좁으므로 ,
면봉등의선단을길게뽑아꼬아서가볍게닦
아주십시오 .
2. 사이드뷰조명확산판과프리즘을면봉으로닦
습니다 .프리즘면은정면에서보이지않으므
로손거울등을사용해주십시오 .
57346-L5- 00
57347-L5-0 0
c
주의
용제는사용하지말아주십시오 .용제를사용하면프리즘의
표면처리가벗겨지거나 ,확산판이변색될가능성이있습니
다.
노즐수납
Step 1
조명확산판과 프리즘의 청소
Step 4
조명확산판
프리즘
면봉
조명확산판과 프리즘의 청소부위
메인용 확산판
사이드뷰용 확산판
사이드뷰용 프리즘
장비정면
메인용 프리즘
제 4 장 소모품의 교환방법
목차
1. 노즐 판스프링의 교환 4-1
2. 에어조인트의 교환 (YG12) 4-2
3. 이젝터부 4-3
3.1 이젝터 BIT 의 교환 4-3
3.2 솔레노이드 코일의 교환 4-4
3.3 청소용 블로우 밸브의 교환 4-5
4. 피더밸브의 교환 (YG12) 4-6
5. 기판반송부의 청소와 벨트교환 4-7
6. 급유개소 일람표 4-9
6.1 X 축 리니어가이드와 볼스크류 4-9
6.2 Y1, Y2 축 리니어가이드와 볼스크류 4-10
6.3 PU 축 볼가이드와 볼스크류 4-10
6.4 컨베이어 W 축 리니어가이드와 볼스크류 4-11
6.5 헤드 스플라인샤프트 4-11
