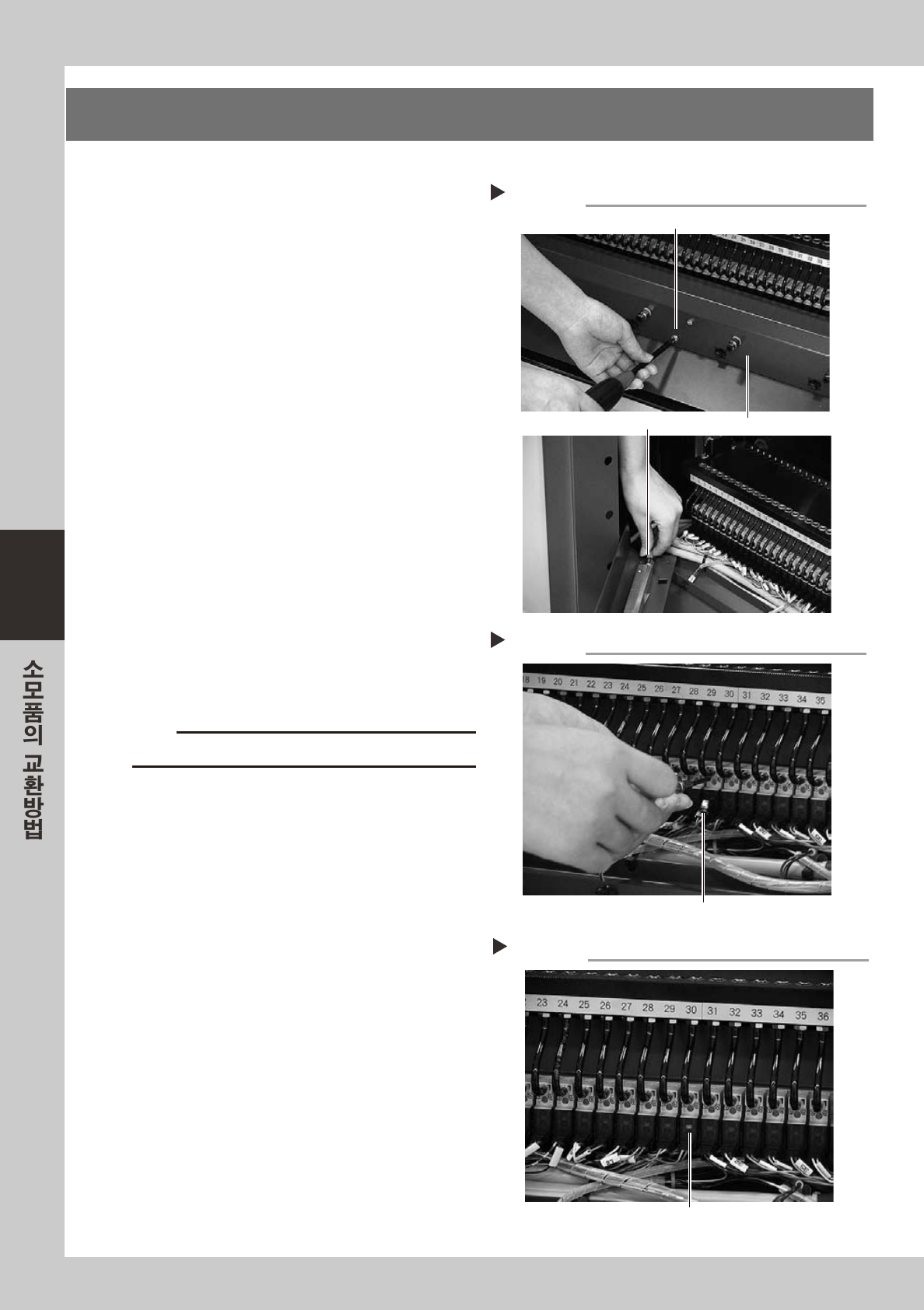

4-6
4
4. 피더밸브의 교환 (YG12)
1
장비의 전원을 끕니다 .
어플리케이션 (VGOS) 을종료하고 ,전원스위치를
좌측으로돌려서장비의전원을꺼주십시오 .
2
에어공급을 차단합니다 .
장비좌측하단판넬안의「에어공급 / 배출」밸브
를우측으로돌려서에어공급을차단해주십시오 .
3
하네스 커버를 분리합니다 .
1. 십자드라이버를사용해서하네스커버를고정
하고있는나사를풉니다 .(4 군데 )
2. 하네스커버에접속된에어호스를뺍니다 .
57411- L5 - 0 0
4
피더밸브를 분리합니다 .
1. 교환할밸브의컨넥터를뺍니다 .
2. 정밀드라이버로밸브를분리합니다 .
57412 -L 5- 0 0
5
에어호스를 분리합니다 .
교환할밸브의에어호스를잘라서빼주십시오 .
( 새에어호스는피더밸브키트에동봉되어있습니
다 .)
6
밸브와 커버를 부착합니다 .
Step3,4 와역순으로새밸브와커버를부착하여
주십시오 .
c
주의
개스킷의미부착 ,앞뒤 ,끼임등에주의하여주십시오 .
7
에어호스를 부착합니다 .
새에어호스를새밸브에끼워주십시오 .
8
동작을 확인합니다 .
1. 에어를공급하고전원을넣어서 ,장비를기동
합니다 .
2. 피더를장착합니다 .
3. [ 장치 ]-「피더」탭을열고ON/OFF동작을
실행해서 ,LED 램프의점등과피더의동작을
확인하여주십시오 .
57413-L 5-00
하네스 커버의 분리
Step 3
하네스 커버
이 나사를 푼다 (4군데)
에어호스
피더밸브의 분리
Step 4
밸브 컨넥터
피더밸브의 동작확인
Step 8
LED램프

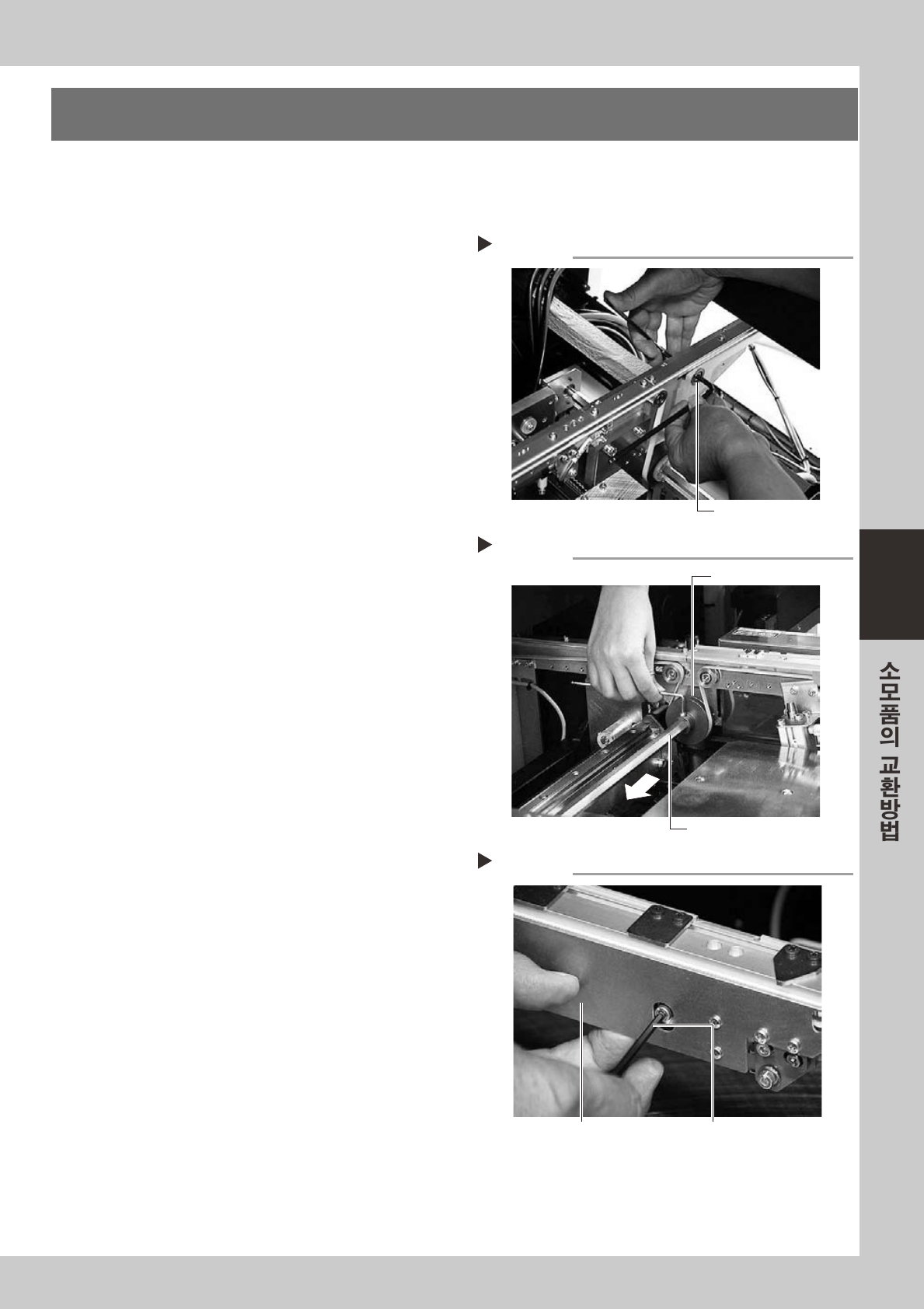

4-7
4
5. 기판반송부의 청소와 벨트교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
벨트를 풉니다 .
육각렌치 (4) 로텐셔너볼트를풀고 , 긴구멍끝까
지 ( 푸는방향 )텐셔너를이동시켜주십시오 .
57414-L5 - 0 0
3
벨트를 분리합니다 .
육각렌치 (3) 로벨트구동용풀리의볼트를풀고 ,
샤프트를약간당깁니다 .벨트를풀리로부터분리
해서샤프트와의틈새로부터빼내어주십시오 .
57415-L5-00
4
기판클램프 Assy 를 분리합니다 .
육각렌치 (3) 로기판클램프Assy고정볼트
(4 군데 ) 를풀어서기판클램프Assy 를분리해
주십시오 .
57416 -L5 - 0 0
벨트텐션을 푼다
Step 2
텐셔너 볼트
샤프트의 분리
Step 3
샤프트
구동용 풀리
기판클램프 Assy를 분리한다
Step 4
기판클램프 Assy 기판클램프 Assy 고정볼트

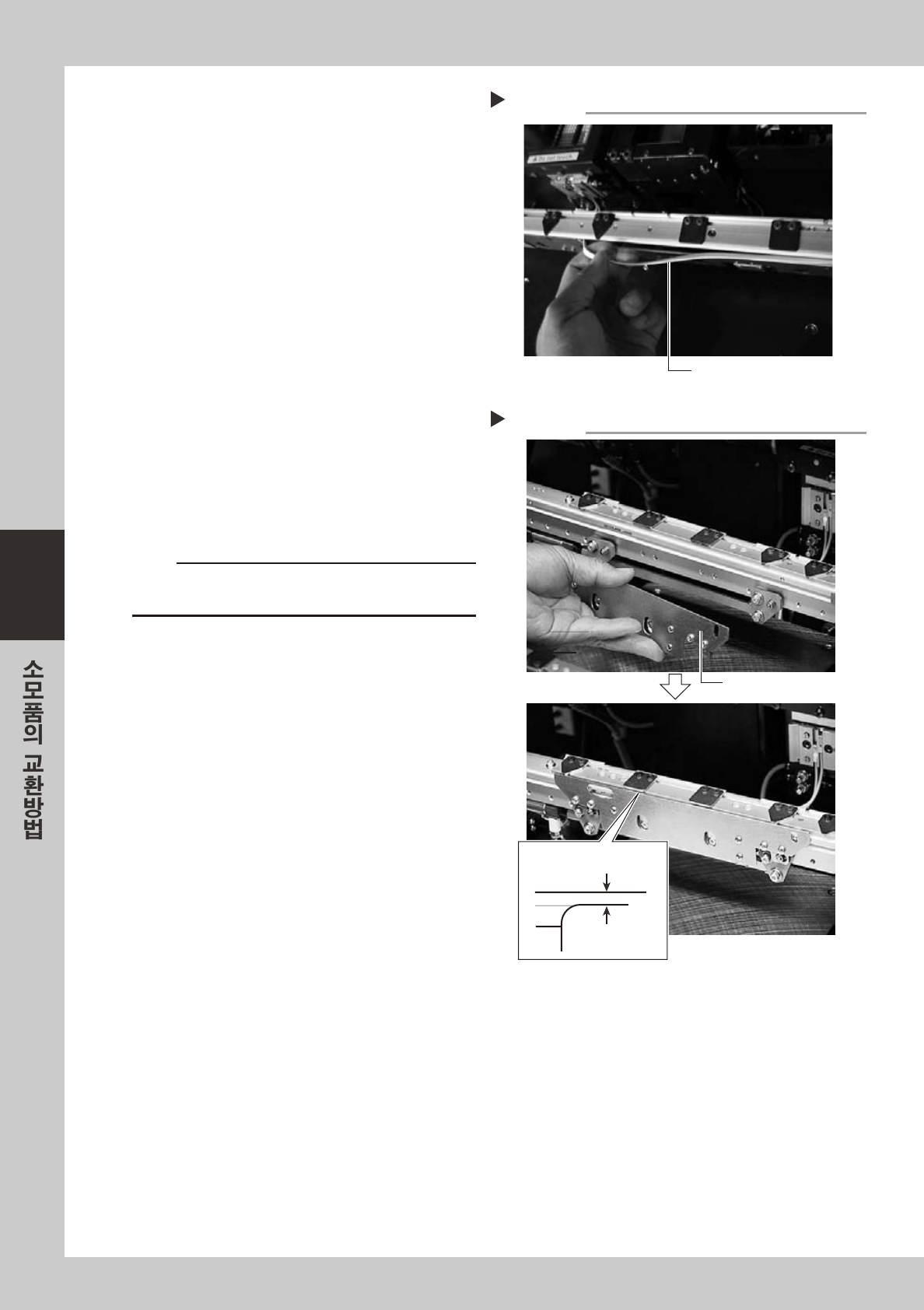

4-8
4
5
컨베이어에서 벨트를 분리합니다 .
57417- L5 - 0 0
6
반송부를 청소합니다 .
컨베이어 프레임과 기판가이드의 틈새를 가는 브
러시 , 또는 헝겊으로 청소하여 주십시오 .
7
새 벨트를 장착합니다 .
1. 새 벨트를 풀리에 걸면서 벨트를 임시 장착하
여 주십시오 .
2. 샤프트를 풀리에 접속시켜 볼트를 끼워 주십시
오.
3. 벨트 텐셔너를 이동시켜서 텐션을 가하면서 볼
트를 조여 주십시오 .
8
기판클램프 Assy 를 부착합니다 .
1. 기판클램프 Assy 를 원위치에 부착하고 고정
볼트로 임시 고정합니다 .
2. [ 장치 ] - 「컨베이어」화면의 [ 기판클램프 ]
버튼을 눌러 클램프시킨 상태에서 임시고정한
볼트를 확실하게 조여 주십시오 .
57418-L5- 00
c
주의
조정은 에어를 공급하고 기판클램프를 올린 상태에서 실행하
여 주십시오 .
9
벨트의 조립상태를 확인합니다 .
1. [ 장치 ] - 「컨베이어」화면의 [ 기판클램프 ]
버튼을 재차 눌러서 언클램프 시킵니다 . 이
때 , 기판클램프 선단의 위치가 벨트 윗면보다
약 0.5mm 낮은 위치에 있는지 확인하여 주십
시오 .
2. [ 장치」 - 「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜 동작상태를 확인하
여 주십시오 .
3. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
의 처짐이 클 경우는 , 텐션볼트의 위치를 조정
하고 , 다시 회전시켜 확인하면서 조정하여 주
십시오 .
컨베이어에서 벨트를 분리한다
Step 5
벨트를 당겨서 뺀다
기판클램프 Assy의 부착
Step 8
기판클램프 Assy
0.5 mm
기판클램프
벨트 윗면
