3-10 3 4 그리스 를 도 포합니다 . 1 . X 축 ,Y 축  그리 스건 을준비 하고 ,그리 스니플 로 부터지정 그리 스 (NSL) 를주입 하 여주십시 오 .축을손 으로움직 인후 ,여 분의그리 스를닦아주십시 오. 2. W 축  손에지정그리 스 (NSL) 를묻혀서볼 스크 류의 표 면및리드 홈에균일 하게발라주십 시오 . 5131 3 - …

3-9

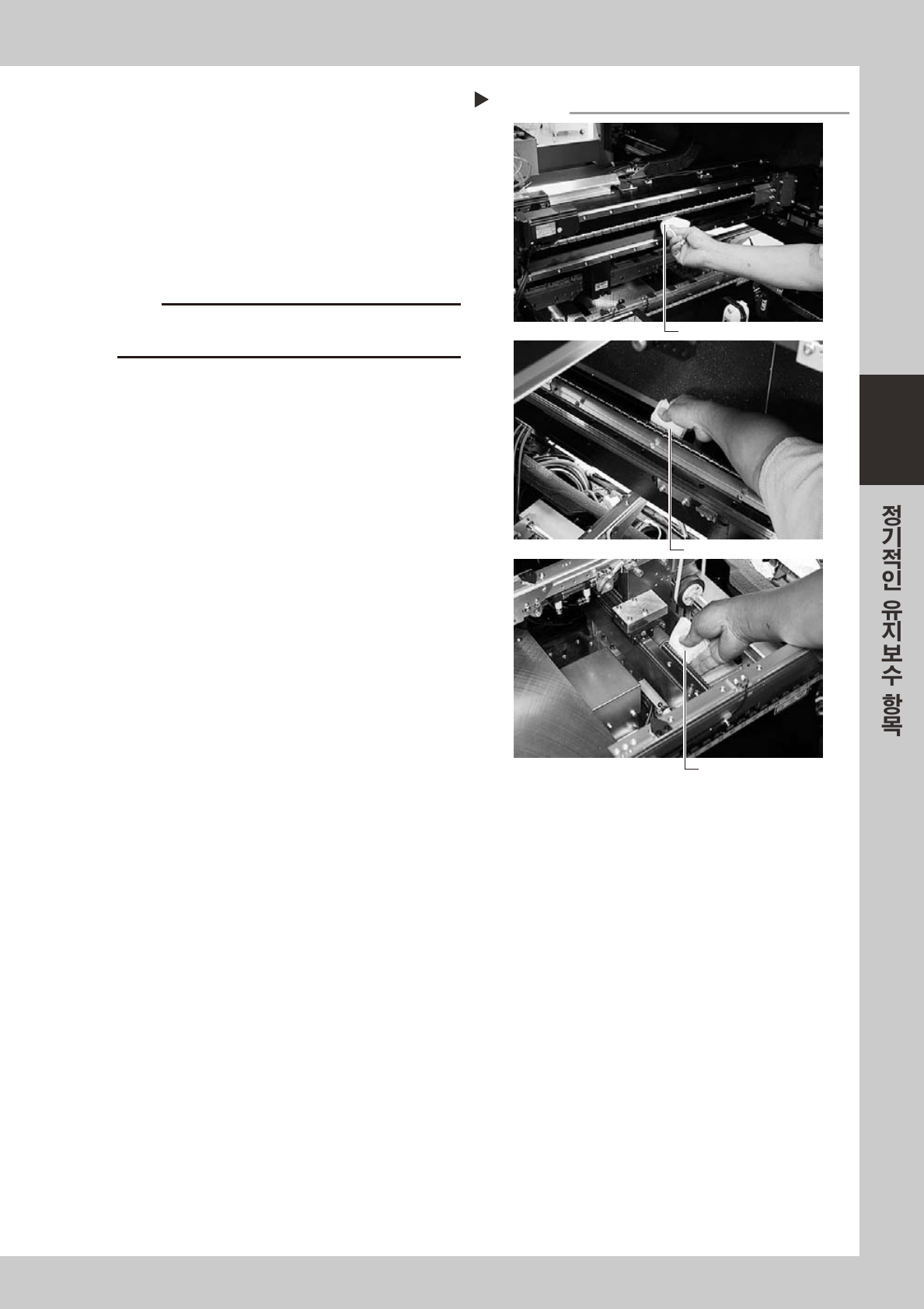

볼스크류부를 청소합니다 .

1. 이동핸들을잡아서각축을한쪽으로이동시킵

니다 .

2. 볼스크류전체를보풀이일어나지않는종이

와이퍼 ( 크린룸용 ) 로오래된그리스와더러움

을닦습니다 .

3. 축을반대쪽으로이동시켜서 ,반대쪽의볼스

크류도닦습니다 .(X 축 ,Y 축 ,W 축 )

57311-L 5- 00

주의

청소작업시에는볼스크류의리드홈도정성스럽게닦아주십

시오 .또한 ,이물질이없는지확인하여주십시오 .

볼스크류의 청소

Step 3

종이 와이퍼 등으로 닦는다

X축

Y축

W축

종이 와이퍼 등으로 닦는다

3-10

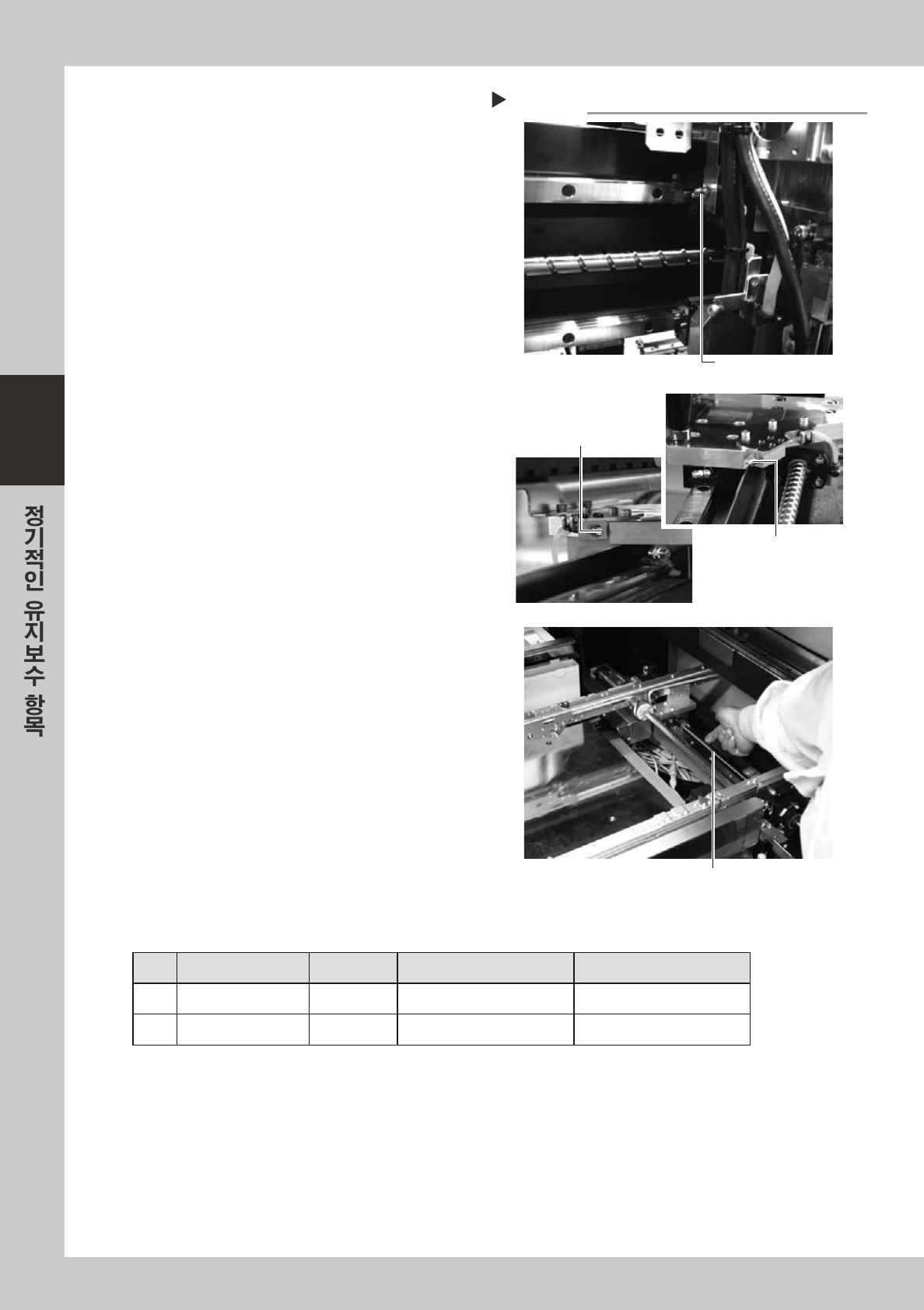

그리스를 도포합니다 .

1. X 축 ,Y 축

그리스건을준비하고 ,그리스니플로부터지정

그리스 (NSL) 를주입하여주십시오 .축을손

으로움직인후 ,여분의그리스를닦아주십시

오.

2. W 축

손에지정그리스 (NSL) 를묻혀서볼스크류의

표면및리드홈에균일하게발라주십시오 .

51313- L5 - 00

커버를 원상태로 부착합니다 .

그리스비산방지커버를분리했을때와역순으로

부착시켜주십시오 .

■ 그리스 일람

볼스크류

No 섹션 명칭 종류 작업방법

1 X,Y 축 NSL 리튬계 그리스건

2 W축 NSL 리튬계 손으로도포

볼스크류의 그리스업

Step 4

X축 볼스크류부

그리스 니플

Y축 볼스크류부

그리스 니플(우)

Y축 볼스크류부

그리스 니플(좌)

X축

W축

W축 볼스크류

Y축

3-11

2.3.2 X, Y, W 축 리니어가이드의 청소

•

급유

비상정지 버튼을 누릅니다 .

작업을 안전하게 하기 위해 , 반드시 장비를 비상

정지 상태로 해 주십시오 .

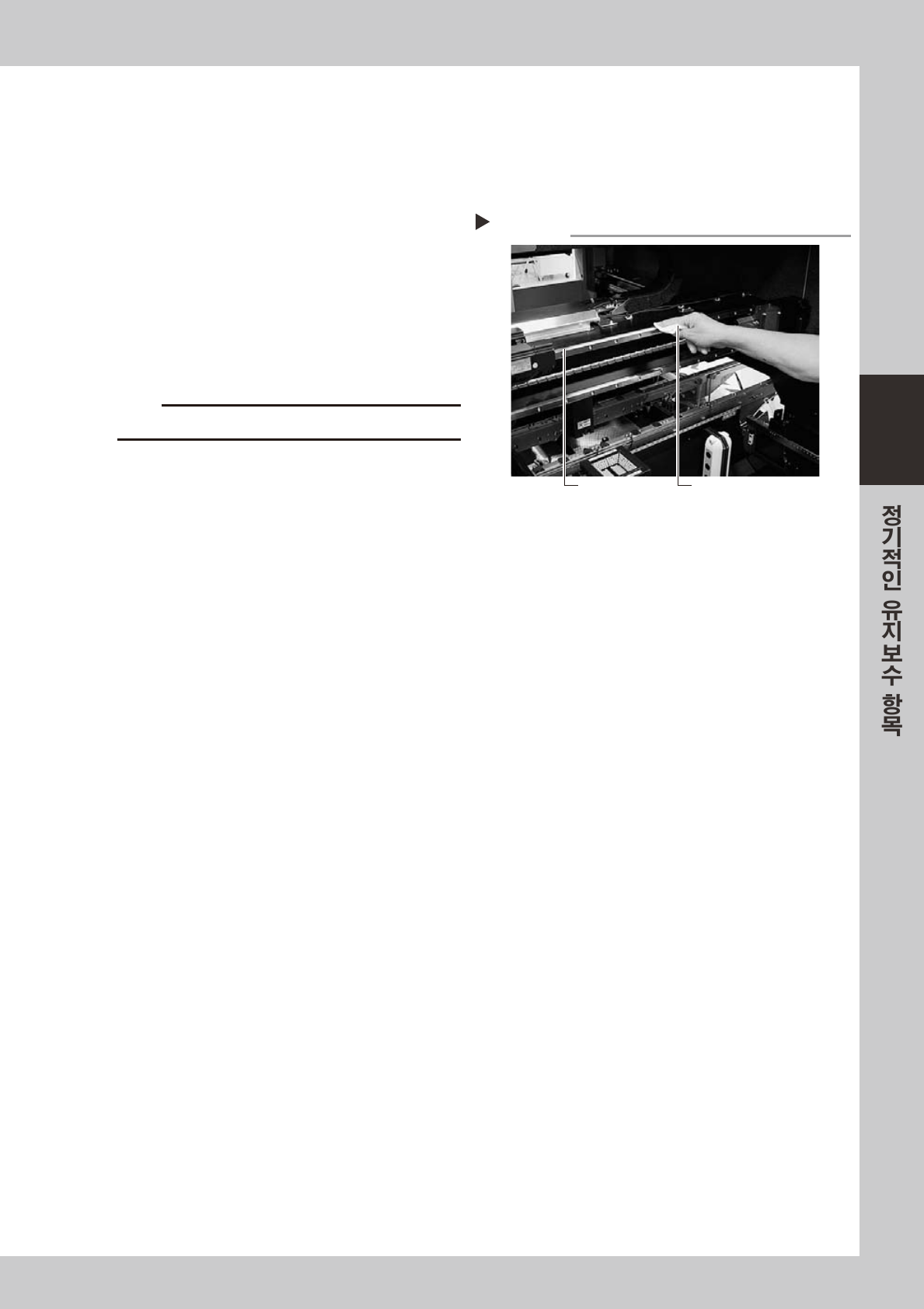

리니어가이드를 청소합니다 .

1. 각 축을 한쪽으로 이동시키고 나서 , 리니어가

이드 전체를 먼지가 나지 않는 종이 와이퍼( 크

린룸용 ) 로 닦습니다 .

2. 그다음 , 축을 반대쪽으로 이동시켜 , 반대쪽의

리니어가이드도 닦습니다 .

(X 축 , Y 축 , W 축 )

57314 -L 5- 0 0

주의

리니어가이드 레일의 이동홈도 정성스럽게 닦아 주십시오 .

리니어가이드의 청소

Step 2

가이드레일 종이 와이퍼
