4-7
4
5. 기판반송부의 청소와 벨트교환
e
1
비상정지 버튼을 누릅니다 .
작업을안전하게하기위해 ,반드시장비를비상
정지상태로해주십시오 .
2
벨트를 풉니다 .
육각렌치 (4) 로텐셔너볼트를풀고 , 긴구멍끝까
지 ( 푸는방향 )텐셔너를이동시켜주십시오 .
57414-L5 - 0 0
3
벨트를 분리합니다 .
육각렌치 (3) 로벨트구동용풀리의볼트를풀고 ,
샤프트를약간당깁니다 .벨트를풀리로부터분리
해서샤프트와의틈새로부터빼내어주십시오 .
57415-L5-00
4
기판클램프 Assy 를 분리합니다 .
육각렌치 (3) 로기판클램프Assy고정볼트
(4 군데 ) 를풀어서기판클램프Assy 를분리해
주십시오 .
57416 -L5 - 0 0
벨트텐션을 푼다
Step 2
텐셔너 볼트
샤프트의 분리
Step 3
샤프트
구동용 풀리
기판클램프 Assy를 분리한다
Step 4
기판클램프 Assy 기판클램프 Assy 고정볼트
4-8
4
5
컨베이어에서 벨트를 분리합니다 .
57417- L5 - 0 0
6
반송부를 청소합니다 .
컨베이어 프레임과 기판가이드의 틈새를 가는 브
러시 , 또는 헝겊으로 청소하여 주십시오 .
7
새 벨트를 장착합니다 .
1. 새 벨트를 풀리에 걸면서 벨트를 임시 장착하
여 주십시오 .
2. 샤프트를 풀리에 접속시켜 볼트를 끼워 주십시
오.
3. 벨트 텐셔너를 이동시켜서 텐션을 가하면서 볼
트를 조여 주십시오 .
8
기판클램프 Assy 를 부착합니다 .
1. 기판클램프 Assy 를 원위치에 부착하고 고정
볼트로 임시 고정합니다 .
2. [ 장치 ] - 「컨베이어」화면의 [ 기판클램프 ]
버튼을 눌러 클램프시킨 상태에서 임시고정한
볼트를 확실하게 조여 주십시오 .
57418-L5- 00
c
주의
조정은 에어를 공급하고 기판클램프를 올린 상태에서 실행하
여 주십시오 .
9
벨트의 조립상태를 확인합니다 .
1. [ 장치 ] - 「컨베이어」화면의 [ 기판클램프 ]
버튼을 재차 눌러서 언클램프 시킵니다 . 이
때 , 기판클램프 선단의 위치가 벨트 윗면보다
약 0.5mm 낮은 위치에 있는지 확인하여 주십
시오 .
2. [ 장치」 - 「컨베이어」화면의 [ 컨베이어 구동 ]
버튼으로 벨트를 회전시켜 동작상태를 확인하
여 주십시오 .
3. 컨베이어 벨트의 회전이 고르지 못하거나 벨트
의 처짐이 클 경우는 , 텐션볼트의 위치를 조정
하고 , 다시 회전시켜 확인하면서 조정하여 주
십시오 .
컨베이어에서 벨트를 분리한다
Step 5
벨트를 당겨서 뺀다
기판클램프 Assy의 부착
Step 8
기판클램프 Assy
0.5 mm
기판클램프
벨트 윗면
4-9
4
6. 급유개소 일람표
각 부의 급유할 곳과 주기 및 작업방법에 대하여 다음과 같이 설명합니다 .
■ 사용그리스에 대하여
급유에 사용하는 그리스는 야마하 지정품을 사용하여 주십시오 .
그리스 명칭 : NSL
부품번호 : K48-M3856-00X

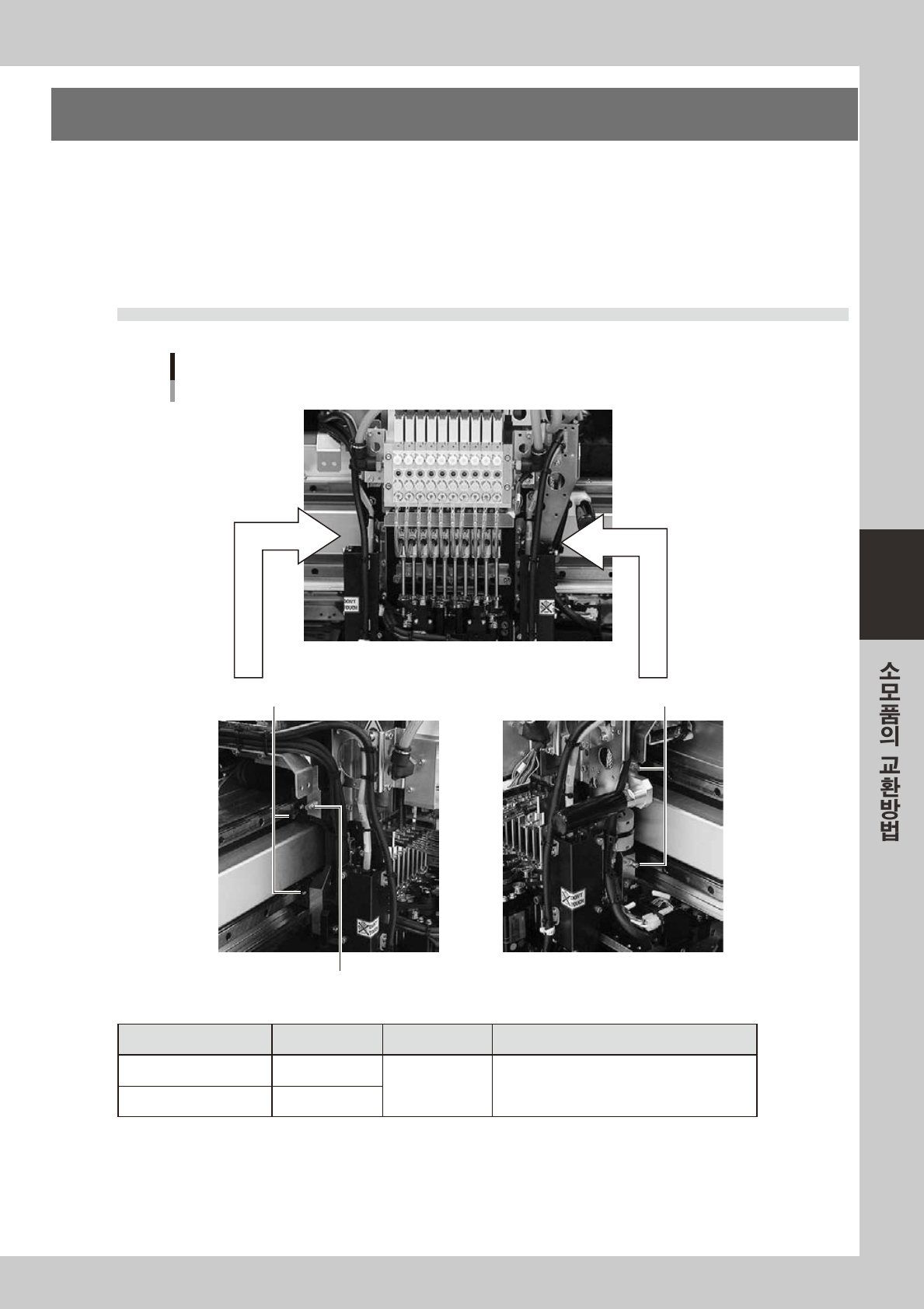

6.1 X 축 리니어가이드와 볼스크류
X축 리니어가이드부
X축의 급유개소
그리스니플（소）２곳
그리스니플（대）２곳
X축 볼스크류부
그리스니플（대）1곳
급유부위 급유개소 주기 작업방법
리니어가이드 4
매월 그리스건
볼스크류 1
57419 -L5 - 0 0
