4.5 컨트롤러용 필터 점검
•
청소 (1 년 )
컨트롤러 내부에는 , 기판을 냉각시키기 위해 컨트롤러의 하단에는 팬이 부착되어 있어 , 주전원이 ON 되어
있을 때에는 항상 내부로 에어를 불러 들입니다 . 팬으로 불러들인 에어내의 먼지는 필터로 제거하고 있습니
다 . 먼지가 쌓이면 정상적으로 동작하지 않을 경우가 있으므로 , 정기적으로 필터의 청소를 해 주십시오 .
1
공급에어와 장비의 전원을 차단합니다 .
소프트웨어를종료하고장비의전원스위치를OFF
한후 ,장비좌측하단판넬안의「에어공급 / 배출」
밸브를우측으로돌려서에어공급을차단해주십
시오 .
2
테이프커터 작동부내의 에어개방 콕을
엽니다 .
테이프커터작동부내에모여있는잔류에어를개방
시켜주십시오 .
c
주의
테이프커터용덕트를분리하려면 ,테이프커터작동내부에
모여있는잔류에어를개방시켜서 ,테이프커터의칼날을프리
로할필요가있습니다 .
3
앞쪽 테이프커터 덕트를 분리합니다 .
테이프커터덕트좌우2 개를십자드라이버로분
리해주십시오 .( 십자나사6 개 )
c
주의
테이프커터용덕트를분리하면테이프커터의칼날이노출됩
니다 .칼날에손이닿으면상처를입게되므로칼날부에는
손대지말아주십시오 .
4
컨트롤러 수납부의 전면판넬을 분리합
니다 .
장비정면베이스아래의컨트롤러수납부의전면
판넬을분리하여주십시오 .
5
필터를 분리합니다 .
좌우의나사를십자드라이버로빼내주십시오 .
573 41-L 5- 0 0
6
필터의 청소 또는 교환을 합니다 .
분리한필터는필터스테이에부착되어있으므로 ,
오염상태를확인하고에어블로우등의청소를해
주십시오 .오염이심해서제거되지않을경우는 ,
필터를교환해주십시오 .
7
필터를 원상태로 합니다 .
필터를원위치로되돌리고 ,전면판넬및테이프커
터덕트를부착하여주십시오 .
8
테이프커터 작동부내의 에어개방 콕을
잠급니다 .
9
공급에어와 장비의 전원을 넣습니다
장비의전원스위치를ON 으로하고 ,장비좌측하
단판넬안의「에어공급 / 배출」밸브를좌측으로
돌려서에어공급을해주십시오 .
필터의 분리
Step 5
십자 드라이버
나사 (좌우 각 1개)
필터커버필터
필터스테이에 부착
3-32
3

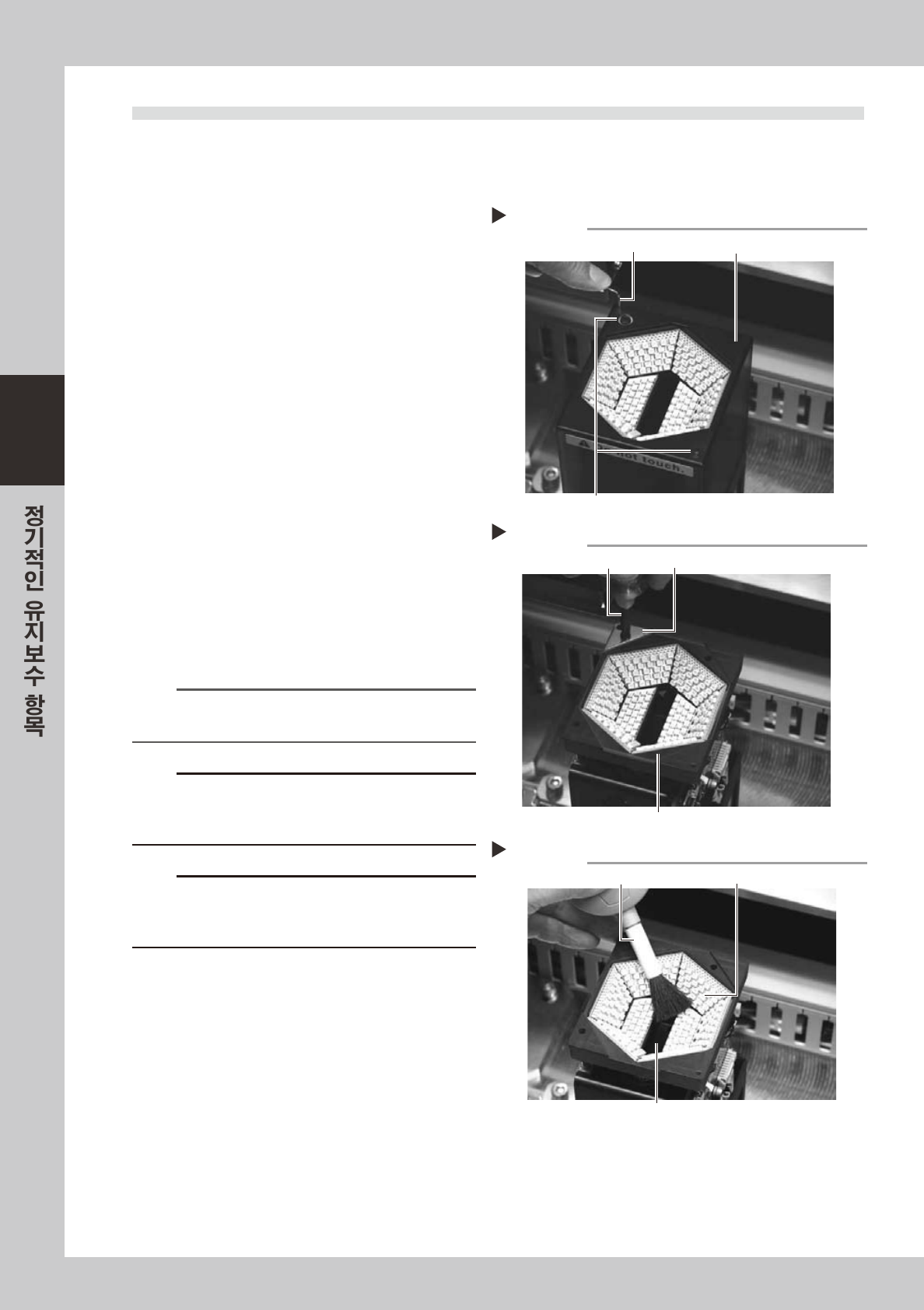

4.6 멀티카메라 조명 (1 년 )--- 옵션
멀티카메라의 렌즈나 조명은 투명커버 안쪽에 있습니다 . 렌즈나 조명의 청소를 할 경우에는 , 투명커버를 분
리하고 나서 해 주십시오 . 또 , 투명커버가 더러워져 있을 경우는 , 투명커버도 청소해 주십시오 .
(2 장「3. 카메라 투명커버의 청소」를 참조 )
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를종료하고 ,장비의전원스위치를
OFF 로해주십시오 .
2
멀티카메라 상면의 커버를 분리합니다 .
육각렌치로멀티카메라상면의나사2 개를분리하
고 ,멀티카메라커버를조심스럽게똑바로위로
들어올려서분리해주십시오 .
57342-L5-00
3
조명보호 글래스를 분리합니다 .
십자드라이버로글래스고정플레이트의고정나사
를분리합니다 .
57343-L5- 00
4
멀티카메라 조명의 청소를 합니다 .
1. 조명기판에는 ,많은LED 가부착되어있으므
로광학계브러시로청소해주십시오 .
2. 조명의중앙개구부안에하프밀러글래스가
있으므로 ,광학계브러시나광학계청소용면
봉 ,렌즈클리너등을사용해서청소해주십시
오.
57344-L5- 00
참고
광학계 브러시 , 광학계 청소용 면봉, 렌즈클리너는 옵션 구
입품입니다 .
c
주의
조명용기판에는 ,금속을가까이하지않도록합니다 .기판
상의패턴이파손될가능성이있으며 ,쇼트의위험도있습니
다.
c
주의
하프밀러글래스는두께1.0mm 로 ,상당히얇아서작은충
격에도깨질위험이있으므로 ,충분히주의해서청소해주십
시오 .
멀티조명 커버의 분리
Step 2
육각렌치
멀티조명커버
나사
조명보호 글래스의 분리
Step 3
십자 드라이버
보호글래스
글래스 고정플레이트
멀티카메라 조명의 청소
Step 4
광학계브러시
하프밀러 글래스
조명용 LED
3-33
3
5
멀티카메라 렌즈의 청소를 합니다 .
멀티카메라의렌즈는조명의아래에있으므로 ,광
학계브러시또는광학계청소용면봉으로렌즈표
면의먼지를깨끗하게털어주십시오 .
먼지가떨어지지않을경우는 ,렌즈클리너를광학
계청소용면봉에묻혀서청소한후에 ,마른광학
계청소용면봉으로깨끗이청소해주십시오 .
57345-L5-00
참고
광학계 브러시 , 광학계 청소용 면봉, 렌즈클리너는 옵션 구
입품입니다 .
멀티카메라 렌즈의 청소
Step 5
광학계 브러시
멀티카메라 렌즈
