3-23 3 3 .3 스 플라인 샤 프 트 의 동 작확 인과 급유 스플 라인 샤 프 트 의 청소와 급유방법 에 대해서 설 명 합니다 . 지정 그리 스 ( NSL) 를 준비해 주 십시 오 . c 주의 스플라인 샤 프트의 상 하 동작 이 안 정 치 못하 거나 , 움직 이 지 않게 된 경우에 는 판 매대 리점 또 는 야마하로 연 락해 주 십시 오 . 자체 적인 분해 청소는 보 장해 드릴 수 없 습…
3-22
3
3.2.2 부압상태의 확인
스플라인 샤프트의 세척이 완료되면 , 부압확인도 실행합니다 .
1
조립한 후의 확인을 합니다 .
1. 헤드는노즐이없는상태로해둡니다 .
2. [ 장치 ]-「헤드」탭화면을열고 ,[ 진공 ] 버
튼을눌러서부압을발생시키고 ,화면에표시
되는「최대값」의수치를확인해주십시오 .
하기의기준값을바탕으로확인하여주십시
오.
58308-L5-00
2
노즐을 원상태로 장착합니다 .
손으로노즐을헤드에장착하여주십시오 .
■ 스플라인 에어경로의 기준값
개방상태 :70 이하
밀폐상태 :190 이상
n
요점
스플라인 에어경로의 수치는 , 진공압을 이용한 수치입니다 .
에어원 , 환경에 따라서 수치가 다소 다르므로 , 유지 보수시의 참고값으로 해 주십시오 .

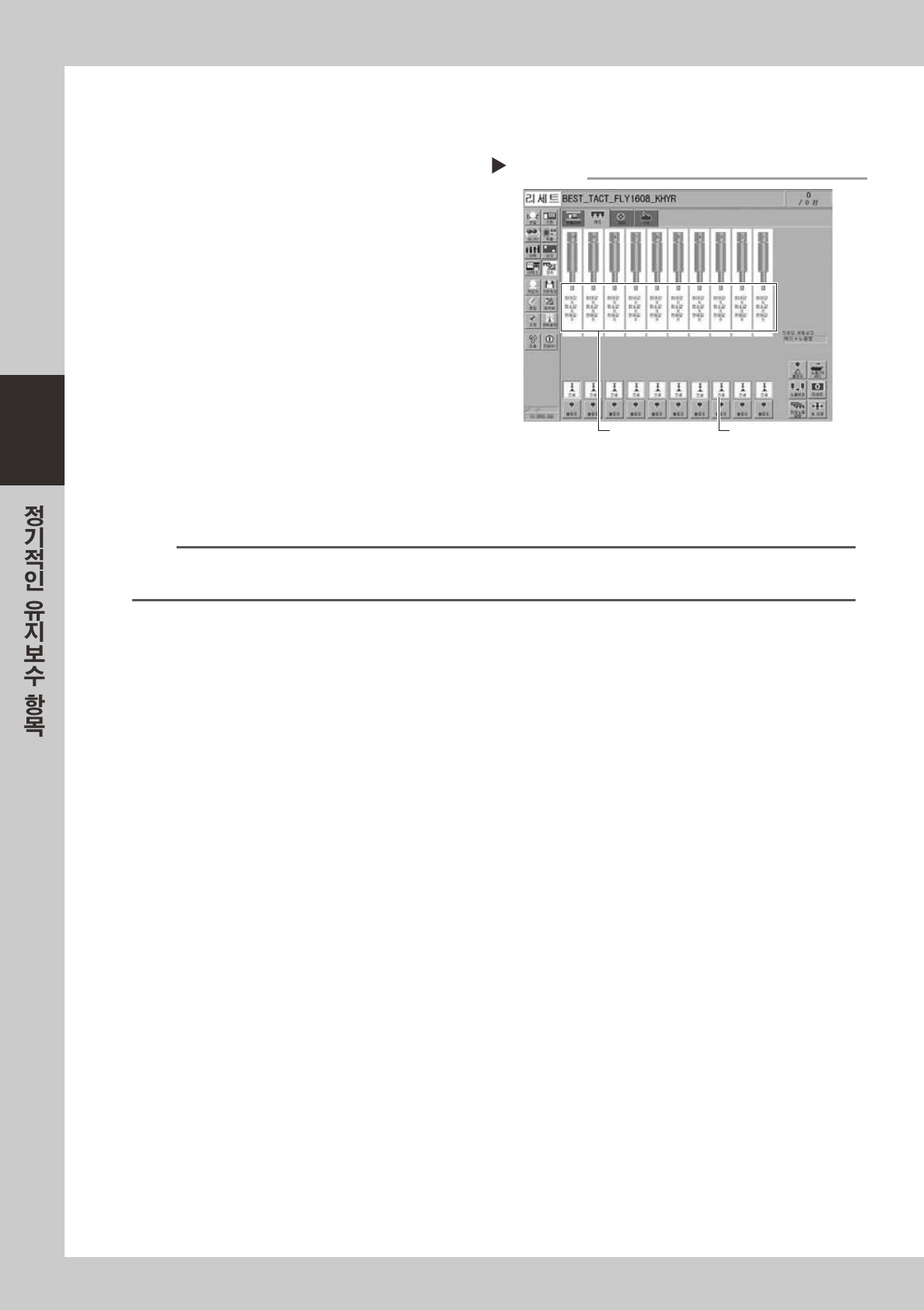

부압의 확인
Step 1
[진공] 버튼
최대값을 읽는다
3-23
3
3.3 스플라인 샤프트의 동작확인과 급유
스플라인 샤프트의 청소와 급유방법에 대해서 설명합니다 . 지정 그리스 (NSL) 를 준비해 주십시오 .
c
주의
스플라인 샤프트의 상하동작이 안정치 못하거나 , 움직이지 않게 된 경우에는 판매대리점 또는 야마하로 연락해 주십시오 .
자체적인 분해청소는 보장해 드릴 수 없습니다 .
1
장비의 전원을 OFF 로 합니다 .
소프트웨어를 종료하고 , 장비의 전원스위치를
OFF 로 해 주십시오 .
2
스플라인 샤프트를 손으로 움직여서 이
상이 없는지 확인합니다 .
스플라인 샤프트를 손으로 상하동작시켜 , 다른 스
플라인 샤프트와 비교해서 무게와 움직임 , 이상한
소리가 안 나는지 확인해 주십시오 .
c
주의
스플라인 샤프트에 이상이 있는 상태에서의 장비운전은 , 치
명적인 트러블을 초래할 가능성이 있으므로 운전을 중지하고
야마하로 연락해 주십시오 .
3
스플라인 샤프트를 청소합니다 .
먼지가 나지 않는 종이 와이퍼와 면봉으로 , 스플
라인 샤프트를 닦습니다 .
4

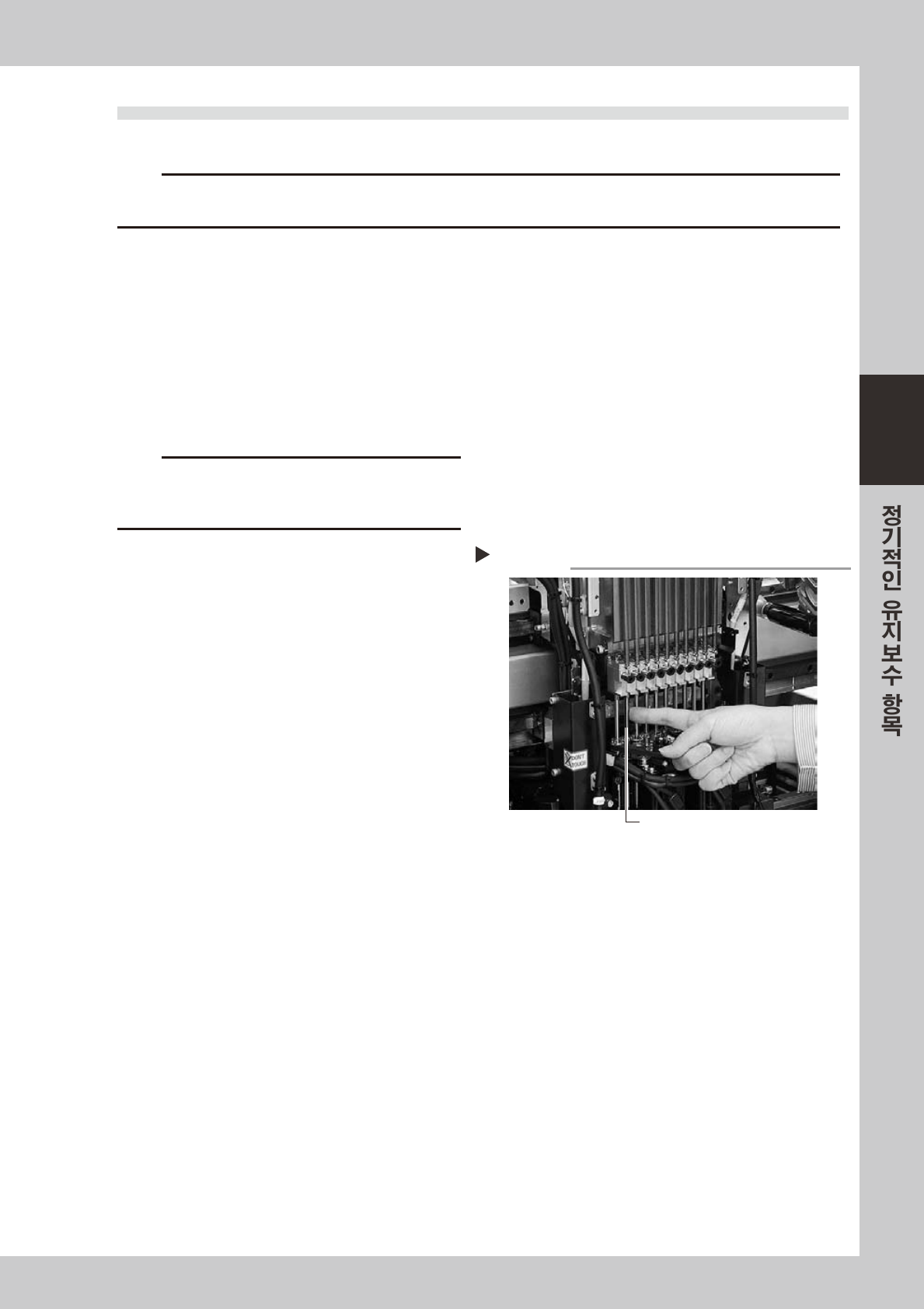

스플라인 샤프트에 그리스를 도포합니
다.
스플라인 샤프트는 , 손으로 샤프트의 표면에 그리
스를 도포해서 , 골고루 얇게 발라 주십시오 .
57330 -L5 - 0 0
5
그리스를 닦아냅니다 .
손으로 스플라인 샤프트를 수차례 이동시켜 , 여분
의 그리스를 닦아 주십시오 .
스플라인 샤프트의 그리스업
Step 4
스플라인 샤프트
3-24
3
3.4 SC 축 플렉스 케이블의 확인
SC 축 플렉스 케이블은 , 스캔카메라 이동에 맞추어 하네스가 늘어지지 않도록 케이블 자체에 강도를 가진
평형복합 케이블로 되어 있습니다 . 하지만 장기간 사용하면 강도구조체의 열화나 변형에 의해 늘어짐이 발생
할 경우가 있습니다 . 케이블에 늘어짐이 발생하면 , 가동부에 접촉해서 트러블의 원인이 될 가능성이 있습니
다.
정기적으로 확인해서 , 늘어짐이 눈에 띄기 시작하면 교환하실 것을 권장합니다 .

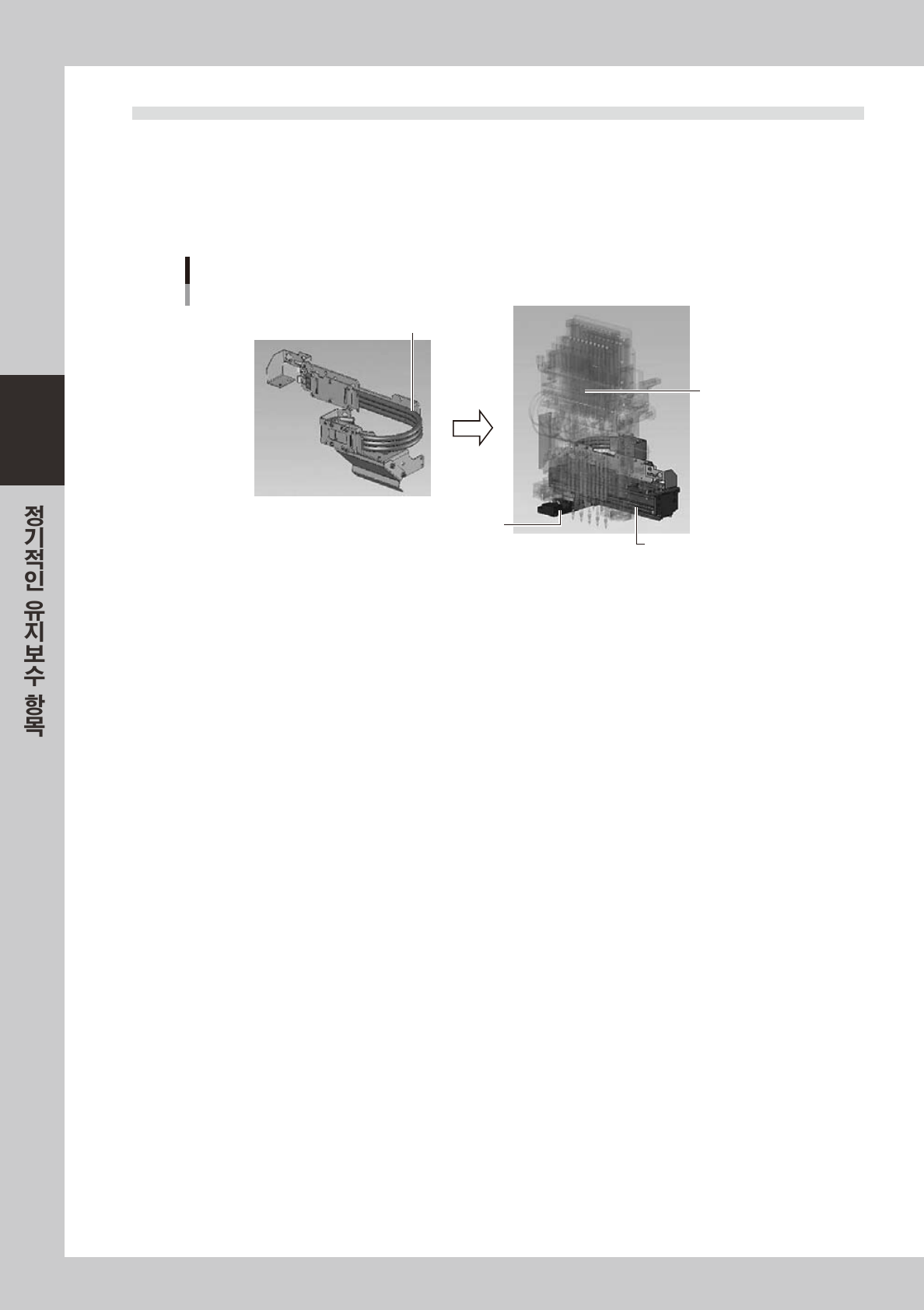

SC축
SC축 플렉스 케이블의 상태확인
스캔 카메라부
헤드부
플렉스 케이블의
늘어짐 확인
57331-L 5- 0 0
