3-25
3
3.5 에어 / 미스트필터의 점검
•
청소
에어컴프레서 내의 오일 , 물 , 불순물 등이 장비 안으로 유입되지 않도록 , 에어 / 미스트필터가 사용되고 있
습니다 . 이들 필터의 점검•청소방법을 다음과 같이 설명합니다 . ( 에어커플러에 가까운 쪽이 에어필터 ,
먼 쪽이 미스트필터입니다 .)
■ 필터 컵의 청소
1
컵 안을 체크합니다 .
컵 안에 오일 또는 물이 들어있는지 확인해 주십
시오 . 오염되어 있을 경우는 , 아래의 순서에 따라
서 청소하여 주십시오 .
참고
컵 하단의 드레인콕은 , 오토드레인 타입입니다. 컵 안에 오
일이나 물이 차면 자동적으로 배출되므로 , 호스 등을 연결
할 것을 권장합니다 .
2
에어 커플러를 분리합니다 .
c
주의
오일 , 물 , 불순물이 튀지 않도록 주의하여 주십시오 .
커플러를 뺄 때에 큰 에어 배기음이 나므로 주의하여 주십시
오.
3
컵을 분리합니다 .
컵의 버튼을 누르면서 왼쪽으로 돌려 , 밑으로 빼
주십시오 .
57332 - L 5-0 0
4
컵 안의 오염을 청소합니다 .
1. 컵을 가볍게 물세척합니다 .
2. 물을 섞은 중성세제로 다시 안을 씻어냅니다 .
3. 에어블로우한 후 , 헝겊으로 수분을 닦습니다 .
57333 - L 5- 0 0
5
컵을 부착합니다 .
1. 컵 버튼을 분리한 위치에 맞추어 , 컵을 위로
올려서 끼웁니다 .
2. 찰칵하고 소리가 날 때까지 컵을 오른쪽으로
돌려 주십시오 .
n
요점
계속해서 필터청소를 할 경우는 , 컵을 분리한 상태로 다음
항목「필터의 청소」로 이동해 주십시오 .
6
에어 커플러를 부착합니다 .
에어 커플러를 접속하고 , 에어가 새지 않는지 확
인하여 주십시오 .

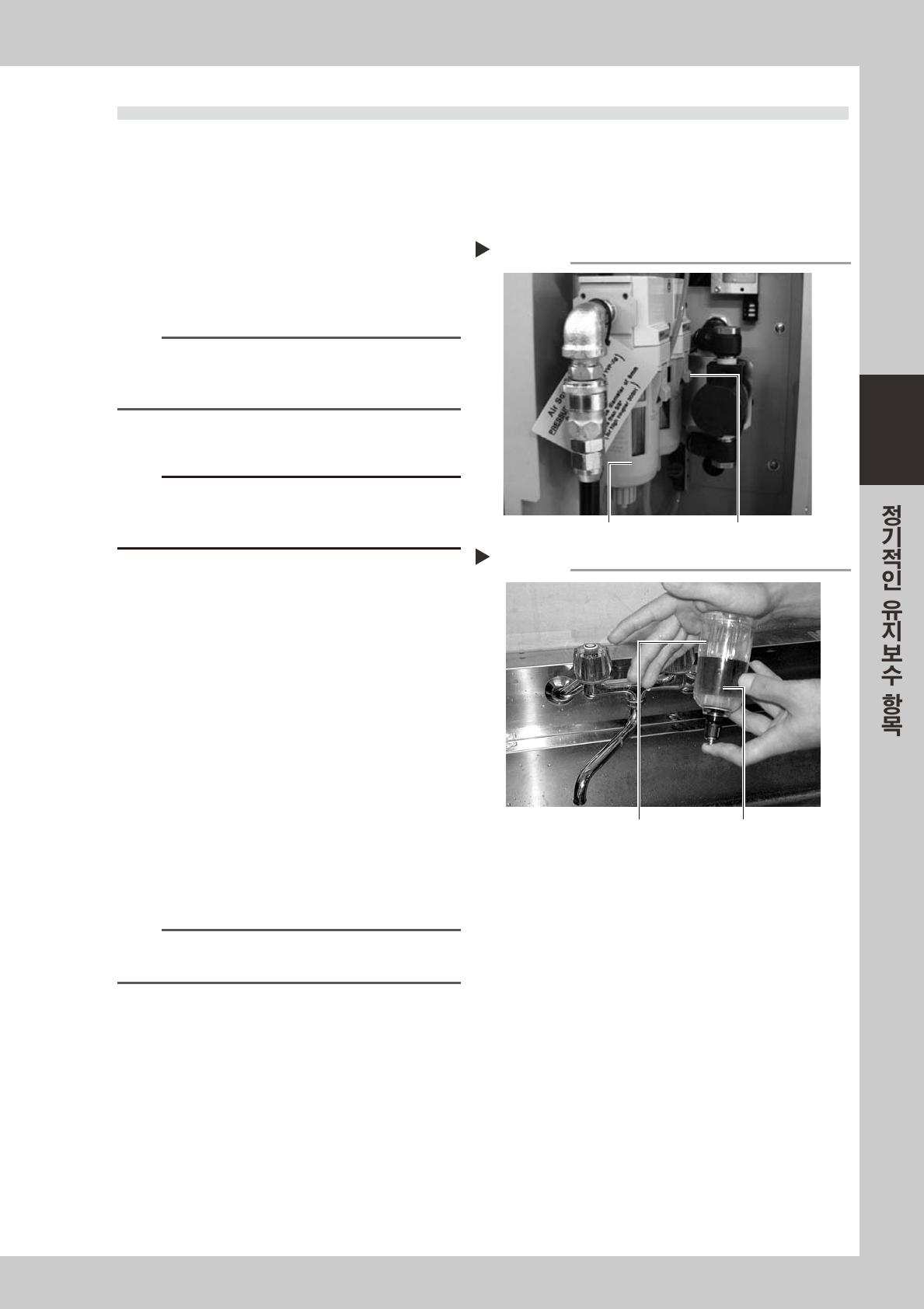

컵 분리
Step 3
필터 컵
버튼
컵의 세척
Step 4
필터 컵
물을 섞은 중성세제
3-26
3
■ 필터의 청소
1
필터컵을 분리합니다 .
전항「필터컵의 청소」를 참조하여 주십시오 .
2
에어필터를 분리합니다 .
흰색 부분을 돌려서 ( 위에서 봐서 시계방향으로 )
필터를 분리해 주십시오 .
57334 -L 5- 0 0
3
에어필터의 오염을 청소합니다 .
에어건으로 에어필터의 오염을 불어 주십시오 . 오
염이 심해서 제거할 수 없는 경우는 , 에어필터를
교환하여 주십시오 .
4
에어필터를 부착합니다 .
흰색 부분을 돌려서 에어필터를 원상태로 부착하
여 주십시오 .
57335-L5- 00
5
필터컵을 부착합니다 .
n
요점
상기와 똑 같은 순서로 미스트필터의 청소도 실행해 주십시
오.
에어필터의 분리
Step 2
이곳을 잡고 돌려서 분리한다.
에어필터의 부착
Step 4
필터
3-27
3
4. 6 개월 /1 년
4.1 카메라 조명유니트의 청소 (6 개월 )
먼지로 조명유니트가 오염되는 경우가 있으므로 , 정기적으로 청소할 것을 권장합니다 . 작업을 안전하게 하
기 위해 , 장비가 비상정지 상태 , 또는 장비의 전원스위치가 OFF 로 되어있는지 확인해 주십시오 .
c
주의
청소시에카메라각부에강한힘을가하지않도록주의하여주십시오 .카메라의광축조정에오류가생길수있습니다 .
c
주의
조명문제가발생한경우에는판매대리점또는야마하로연락해주십시오 .자체적인분해청소는보장해드릴수없습니다 .
■ 피듀셜 마크인식 카메라
피듀셜 마크인식 카메라는 표준으로 헤드부의 우측에 부착되어 있습니다 . 이 카메라의 조명유니트를 청소합
니다 . ( 좌측 카메라는 옵션 )
•
청소방법
먼지가나지않는헝겊으로렌즈클리너를몇방울묻혀
서조명유니트하부의확산판을닦아주십시오 .
57336 -L5-00
헝겊으로 닦는다
피듀셜카메라 조명
