第 4 章 操作篇
4-11. 编辑生产程序
227
4
4-11-2. 基板显示器显示
显示[文件管理]菜单中打开的生产程序之基板上元件贴片示意图。
可显示元件的元件名，贴片 ID，使用吸嘴等。

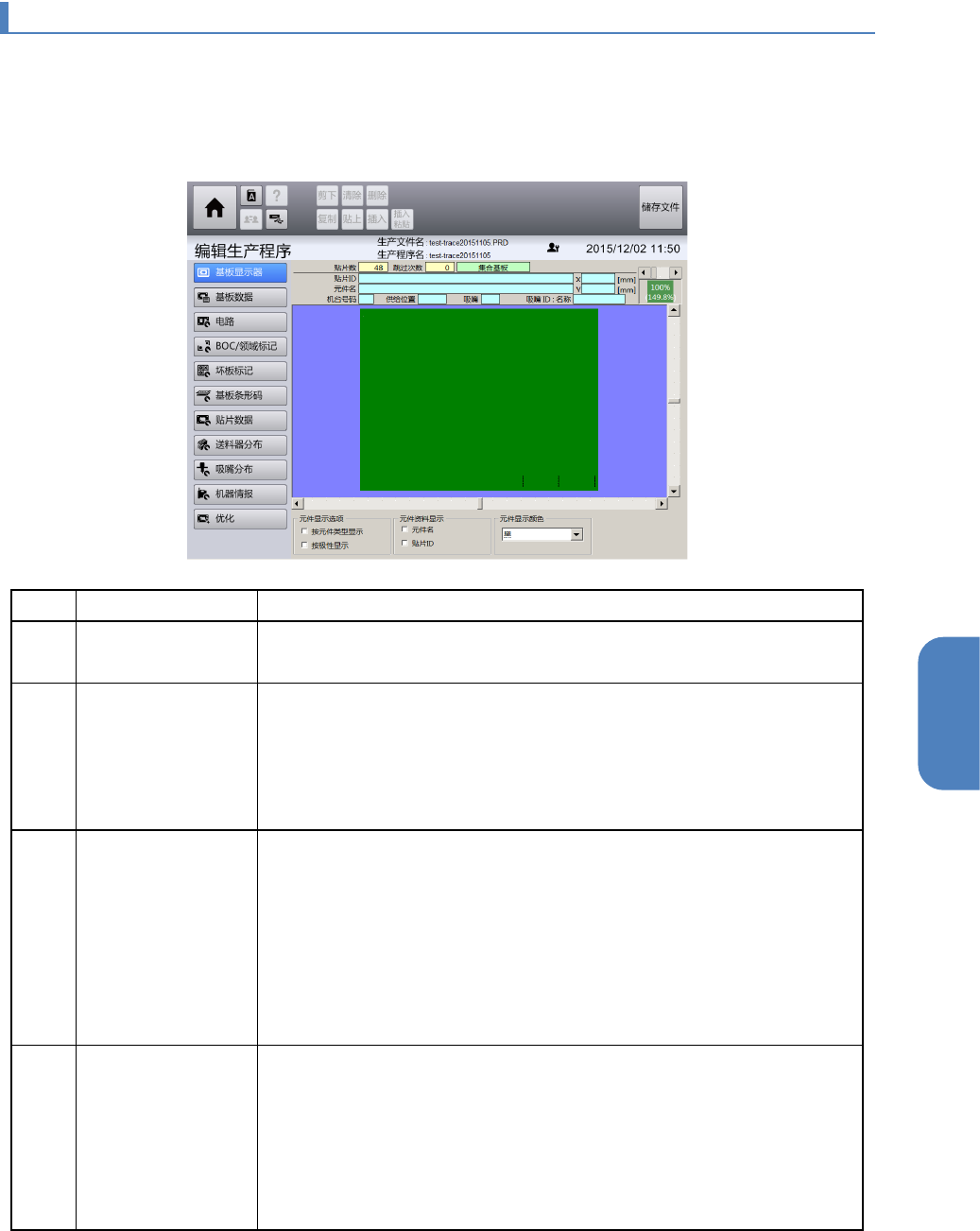

触摸[编辑生产程序]画面左侧的子菜单面板中的[基板显示器]，显示[基板显示器]画面。
记号
名称
说明
(a)
元件绘制范围
（贴片示意图）
显示基板上元件的贴片示意图。
(b)
基板信息区域
1
显示元件绘制区域中显示的基板信息。
•
贴片数：显示贴片的总元件数。
•
跳过次数：显示跳过的贴片数。
•
基板种类：显示当前的基板种类是单板还是集合板。
关于集合板的详情，请参阅「4-11-4. 电路展开信息编辑」。
(c)
基板信息区域 2 触摸元件绘制区域中显示的元件后显示。
•
贴片
ID
：显示元件的贴片
ID
。
•
元件名：显示元件的元件名。
•
XY
坐标：转换为实际基板上的
X
，
Y
坐标后显示。
•
机台号码：显示元件的机台号码。
•
供给位置：显示元件的供给位置编号。
•
吸嘴：显示元件的吸嘴号。
•
吸嘴
ID
：名称：显示元件的吸嘴
ID
和名称。
(d)
显示倍率更改区域
更改元件绘制区域的显示倍率。向右滚动则放大显示，向左滚动则缩
小。
滚动条下面会显示倍率。
•
上层：当前的倍率
•
下层：与实际基板大小相当的倍率
放大图像后，(a) 中显示的区域将显示为蓝色。
第 4 章 操作篇
4-11. 编辑生产程序
228
记号
名称
说明
(e)
元件显示选项
勾选此项，即按照元件类型，极性分别显示。
(f)
元件资料显示 勾选此项，将在元件绘制区域显示元件名，贴片 ID。
(g)
元件显示颜色
从下拉列表中选择元件绘制区域中显示的元件显示颜色。
基板显示器画面的操作
显示基板显示器画面后，将在各自的区域中显示[贴片元件数]，[跳过次数]，基板种类，编辑中文件的种
类。
请在操作前滑动显示倍率更改区域的滚动条，更改为容易操作的倍率。
在元件绘制区域（贴片示意图）中搜索要确认的元件时
在元件绘制区域（贴片示意图）中触摸要确认的元件。将在基板信息区域 2 的淡蓝色单元格中显示元
件信息。
第 4 章 操作篇
4-11. 编辑生产程序
229
4
4-11-3. 基板数据编辑
编辑基板的尺寸、名称、坐标等。
触摸[编辑生产程序]画面左侧的子菜单面板中的[基板数据]，显示[基板数据]画面。
记号
名称
说明
(a)
基板外形尺寸 输入基板的长度[X]，宽度[Y]和[基板厚度]。
基板的长度可在 50.000mm ~ 510.000mm 的范围内输入，宽度可在
50.000 mm～450.000mm 的范围内输入，基板厚度可在 0mm～
6.000mm 的范围内输入。
(b)
基板坐标补正 输入对基板尺寸进行微调的 XY 补正值。
X 补正值在-1200.00mm～1200.00mm 的范围内输入，
Y 补正值在-999.999mm～999.999mm 的范围内输入。
按下 [示教] 按钮，因为要对基板坐标补正值进行示教，所以显示 [基
板坐标补正示教] 对话框。
点击共通面板的［选择站点］，显示示教所使用的基板，在［选择
站点］对话框决定站点，通过[基板传送] 对话框实施搬入。有关详细
内容，请参照「4-15-4. 贴片数据示教」。
(c)
贴片位置补正 输入对所有贴片资料的元件贴片坐标进行微调的补正值。
X 补正值在-1200.00mm～1200.00mm 的范围内输入，
Y
补正值在
-999.999mm
～
999.999mm
的范围内输入。
(d)
原点补正 从下拉列表中选择[基准位置]，[传送方向]，
原点偏移 X 的值在-1200.00mm～1200.00mm 的范围内输入，
原点偏移 Y 的值在-999.999mm～999.999mm 的范围内输入。
为了将贴片资料的贴片位置转换为当前的基准位置，触摸[变更坐
标]，调整基板坐标的补正值。
(e)
注解
输入基板
ID
与期望的生产程序代码。
