第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 536 (8) 示教焊锡 的 识别参数 [ 焊锡识别 的条件设置 ] 对话框可从以下画面 显示。 • 从 [ 编辑 生产程序 ] – [BOC/ 领域 标记 ] 画面触摸 [S] 按钮 即显示 • 从 [ BOC/ 领域 标记示教 ] 对话框触摸 [ 焊锡 识别 的条 件设置 ] 按钮即显示 • 从 [ BOC/ 领域 标记识别测试 ] 对话框 触摸 [ 焊锡 …
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
537
4
(9) 示教元件贴片位置
从 [编辑生产程序] – [贴片数据] 画面触摸要进行元件贴片位置示教的步骤的 [T] 按钮，即显示[贴片位
置示教] 对话框。
有关[贴片位置示教] 对话框请参见「4-15-4. 贴片数据示教」。
贴片位置示教，即使步骤信息的元件名尚未被设置也可进行示教。但如果元件名未被设置，则在贴
片位置示教中的监视器上不会描绘元件的外形尺寸的外框线。
注意
触摸
[T]
按钮显示
[
贴片位置示教
]
对话框后，将对用于补正
BOC
标记位置的步骤信息的
[BOC/
领域标记
ID]
中指定的
BOC
标记进行识别。如果
[BOC/
领域标记
ID]
的值为
0
，则不会
进行补正动作。

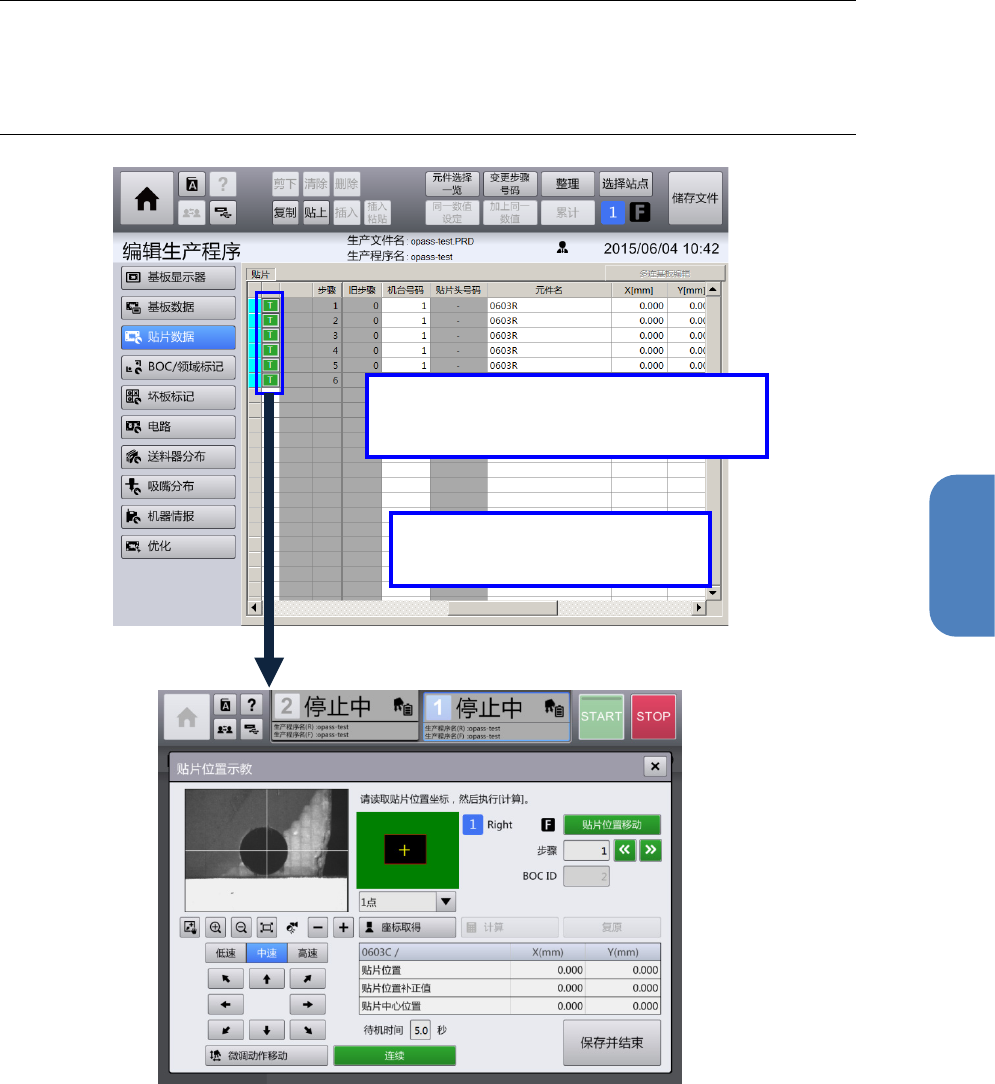

[贴片数据] 画面
[贴片位置示教] 对话框
元件名即使是空白栏也可示教。
由于会显示[T] 按钮，因此要按照必要的
贴片数量制作空白数据。
