第 4 章 操作篇 4- 13. 元件生成向导 295 4 记号 名称 说明 (a) 吸嘴 设置 如果元件吸取时 ATC 上没有必要的吸嘴，需要补 充进行 ATC 交换所必要的吸 嘴。 • ATC 交换开始：开始 ATC 的交换。 • ATC 交换完成：完成 ATC 的交换。 (b) 移动到 空洞 中心位置 自动吸取无法正 确进行时，要进行手动空洞 示教。 基本操作方法， 请参见「 4- 15 - 2. 吸取 位置调整」 的「手动空洞示…
第 4 章 操作篇
4-13. 元件生成向导
294
选择[元件废弃]选项卡
记号
名称
说明
(a)
废弃方法 通过下拉列表选择元件的废弃方法。
•
废弃盒：自动将元件废弃到废弃盒。
•
手动废弃：手动从吸嘴将元件取下。
(b)
废弃执行
废弃吸取的元件。
在[废弃方法]中选择了[废弃盒]时，自动废弃到废弃盒。
在[废弃方法]中选择了[手动废弃]时，贴片头会移动到近前，元件一次性更
换台车会下降，门的锁定将解除。手动从吸嘴取下元件后，触摸[废弃完成]
按钮，手动废弃即完成。
(c)
废弃完成 完成手动废弃的作业。
(d)
废弃取消
在手动废弃的作业过程中取消。
选择[错误处理]选项卡
第 4 章 操作篇
4-13. 元件生成向导
295
4
记号
名称
说明
(a)
吸嘴设置
如果元件吸取时 ATC 上没有必要的吸嘴，需要补充进行 ATC 交换所必要的吸
嘴。
•
ATC
交换开始：开始
ATC
的交换。
•
ATC
交换完成：完成
ATC
的交换。
(b)
移动到空洞
中心位置
自动吸取无法正确进行时，要进行手动空洞示教。
基本操作方法，请参见「4-15-2. 吸取位置调整」的「手动空洞示教」。
•
使用供给部号码：输入空洞示教时使用的元件供给部号码。
•
移动到空洞中心位置：将
OCC
移动到空洞中心位置，显示摄像机图像。
(c)
空洞示教 执行手动空洞示教以及显示结果。
•
空洞中心位置：显示当前的空洞中心位置（示教结果）。
•
取得坐标：取得摄像机图像光标的中心位置坐标，反映到
[
空洞中心位置
]
。
•
复原：将空洞中心位置恢复为执行
[
取得坐标
]
按钮前的状态。
(d)
摄像机图像
显示操作对象单元贴片头的摄像机图像。
(e)
移动速度
从
[
低速
]
、
[
中速
]
、
[
高速
]
中选择
XY
轴的移动速度。
(f)
微调移动 触摸此按钮，可切换微调移动模式与十字标记移动模式。
(g)
移动按钮 移动摄像机图像上的十字标记。
微调移动模式可使对象单元贴片头的 XY 轴（摄像机图像的显示中心位置）微调
移动。
(h)
送料 控制从带式供料器传送元件，使正确的空洞位置显示到［摄像机图像］中。
对象的供给位置，即使进行一次送料操作，［坐标取得］也会变为有效。
(i)
逆供料 使带式供料器元件后退。
后退时还同时实施空洞的位置决定动作。
注意
元件吸取过程中，无法选择
[
错误处理
]
选项卡。请在
[
元件废弃
]
选项卡中进行元件的废弃。
在
[
错误处理
]
选项卡中无法切换对象单元。请在
[
元件吸取
]
选项卡中切换单元。
第 4 章 操作篇
4-13. 元件生成向导
296

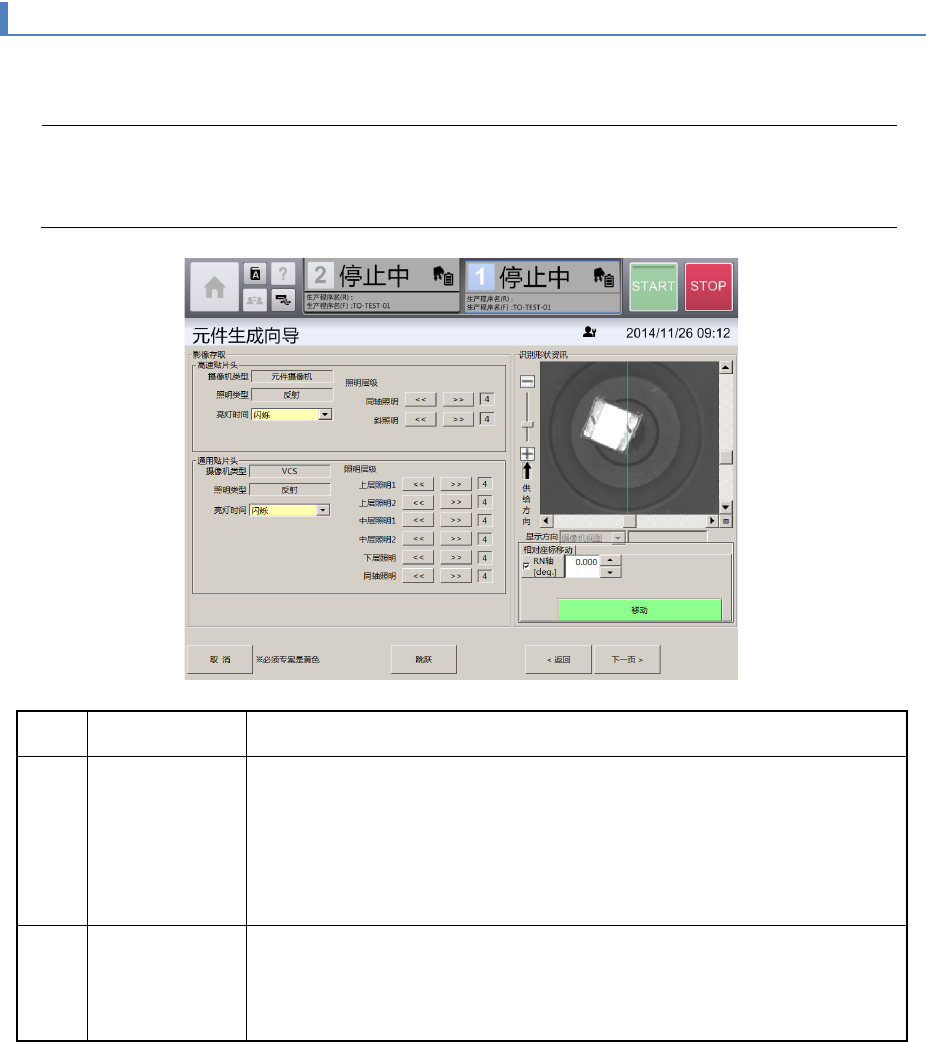

4-13-4. 影像存取画面
切换元件识别中使用的照明层级，将切换时的摄像机图像显示在[识别形状咨询]区域。
Tips
在本画面中选择的
[
亮灯时间
]
、
[
照明层级
]
，除了在摄像机图像取得的处理中使用外，也会作
为元件数据被注册，成为自动生产中使用的照明条件。
记号
名称
说明
(a)
摄像机
选择使用的摄像机，进行设定。
高速贴片头与通用贴片头共通使用的元件，要分别设定。
•
摄像机类型：显示使用中的摄像机。
•
照明类型：显示使用的照明类型。
•
亮灯时间：从［闪烁］、［常亮］中选择亮灯时间。
•
照明层级：调整照明的亮度层级。
(b)
相对移动
使吸取元件的吸嘴的 RN 轴角度按照相对移动进行旋转，调整 RN 轴的位
置，使其按照[元件供给角度]中指定的角度为 0(deg.)的姿势显示。
•
RN
轴
[deg.]
：输入
RN
轴的相对移动量。
•
移动：进行
RN
轴的相对移动。
