第 3 章 导入 篇 3- 1. 安装 3 3-1- 4. 取下固定托架 导入本机时，使 用六角扳手套 件，将固定 XY 轴移动部 分的托架，以及 固定支撑台的 移动部分托架 卸下 来。 警告 如果不把固定移 动部分的托架 全部拆掉，则 有造成本机 损坏，导致 人身事故的危险 性。 切断固定 Z 轴的电缆绑带。 (2 处 ) 切断固定 Z 轴的电缆绑带 ，请取下 Z 轴上 部的气泡包装 膜。 请撕下 贴片头 左侧面的 强化纤维胶…
第
3
章 导入篇
3-1.
安装
6
取下固定本机器后部盖罩的带十字孔的扁头结合螺丝×
8
，在水平器设置空间的
X
方向和
Y
方向各放
置一个水平器。
(RX-7R)
2

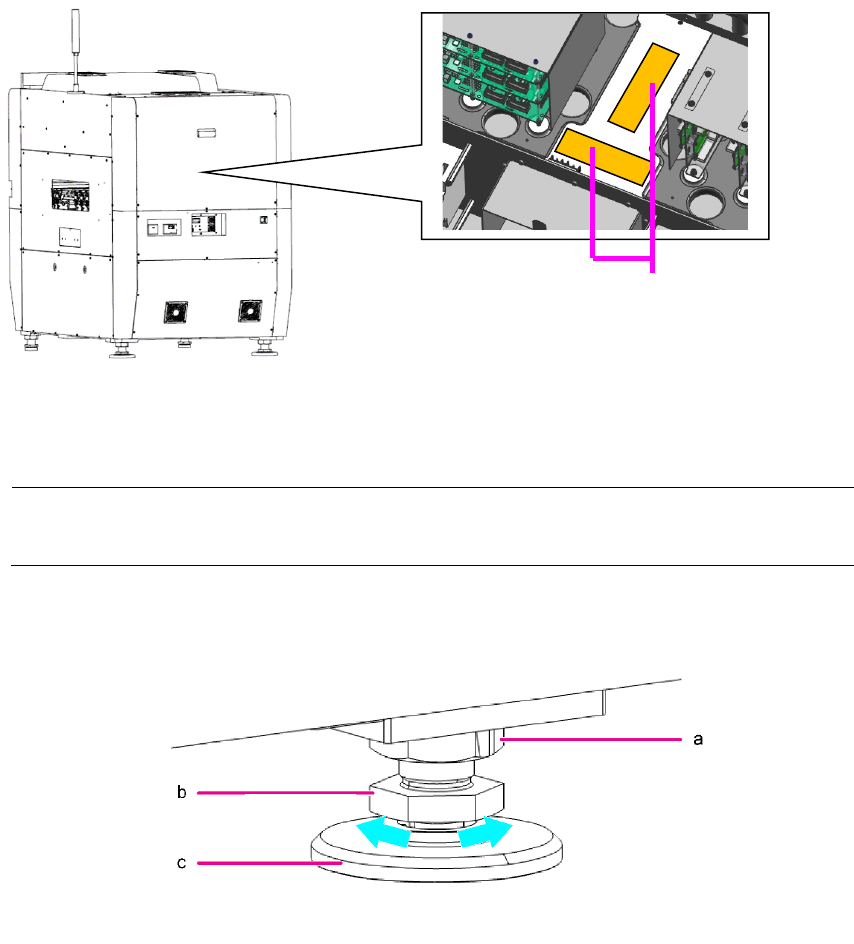

为了对准本机前工序和后工序的基板搬送高度，要用扳手旋转底部
6
个脚（
RX-7
：
6
个，
RX-7R
：
4
个）的六角螺母来调整基板搬送高度。
向右旋转为上升，向左旋转为下降。
注意
•
脚高度调整用六角螺母的
2
面宽度为
65mm
。
(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
使用扳手旋转各脚的六角螺母进行微调，以确保
X
轴和
Y
轴的水平器显示的水平度在
0.05mm
以下（
1
刻度为
0.02mm
的水平器为
2
刻度以下，
1
刻度为
0.05mm
的水平器为
1
刻度以下）。
下降
上升
a
第
3
章 导入篇
3-1. 安装
3
3-1-4. 取下固定托架
导入本机时，使用六角扳手套件，将固定 XY 轴移动部分的托架，以及固定支撑台的移动部分托架卸下
来。
警告
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。

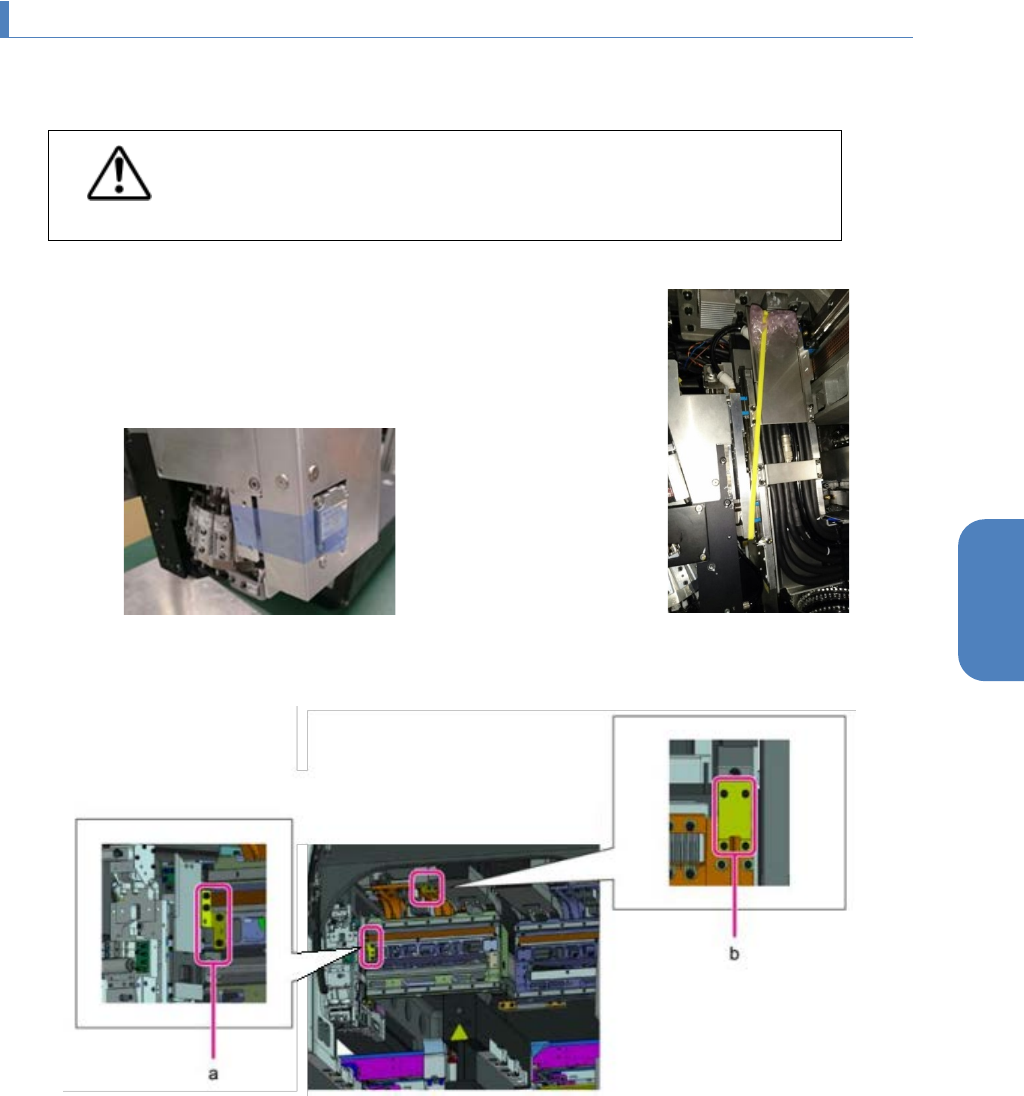

切断固定 Z 轴的电缆绑带。(2 处)
切断固定 Z 轴的电缆绑带，请取下 Z 轴上部的气泡包装膜。
请撕下贴片头左侧面的强化纤维胶带。
XY
轴固定用托架（2 处）
将通过支架连接着支柱的 Y 轴移动部分的 4 根六角孔螺栓卸下来，取下托架。
。
(a) X 轴固定用托架（CP 螺栓 M5 × 10）
(b) Y 轴固定用托架（CP 螺栓 M5 × 10）
7
第
3
章
导入篇
3-1. 安装
注意
•
请妥善保管取下的托架。
注意
手动移动 XY 轴时，请勿把持贴片头。
手动移动 XY 轴时的注意事项
把持贴片头使 XY 轴移动时，会增加负荷，有可能导致精度降低。
按下图所示，按住 X 轴框架(铸件)、Z 轴框架的电缆固定板金，使之移动。
