第 3 章 导入 篇 3- 1. 安装 3 单位： mm 前面图 侧面图 3
第
3
章
导入篇
3-1. 安装
3-1.
安装
警告
进行本机器的导入/安装作业时，须有受过所在国家规定的安全教育
的安全管理人员在场。
3-1-1. 搬运/设置
注意
搬运本机器时请务必使用可搬重量合适的搬运装置。
请在足以承受本机重量的场所安装。
本体侧面各有 2 个吊环螺栓，安装本机器后应立即卸下，并用附带
的专用盖（罩）子塞住螺丝孔。
请将本机搬送至安装系统生产线的指定位置，正确配合对准前工序和后工序的位置，做好设置准备。
1
将本机从工厂出入口搬运至安装系统生产线指定的位置。
2
安装时应根据贵公司安装系统计划调整前工序和后工序装置的间隔。
3
安装时应将前工序和后工序装置的基板传送的生产线与本机基板传送的生产线连接起来。
注意
•
请将手动升降装置或叉车的货叉宽度尽可能扩大，如下图所示放入本机下方，抬起货叉尖
端，使其超出本机。
•
开箱时，如果环境温度和装置本体有温度差，可能导致冷凝。为了避免装置本体冷凝，请
在装置温度与环境温度一样时再开箱。
2
第
3
章 导入篇
3-1. 安装
3
单位：
mm
前面图
侧面图
3
第
3
章
导入篇
3-1. 安装

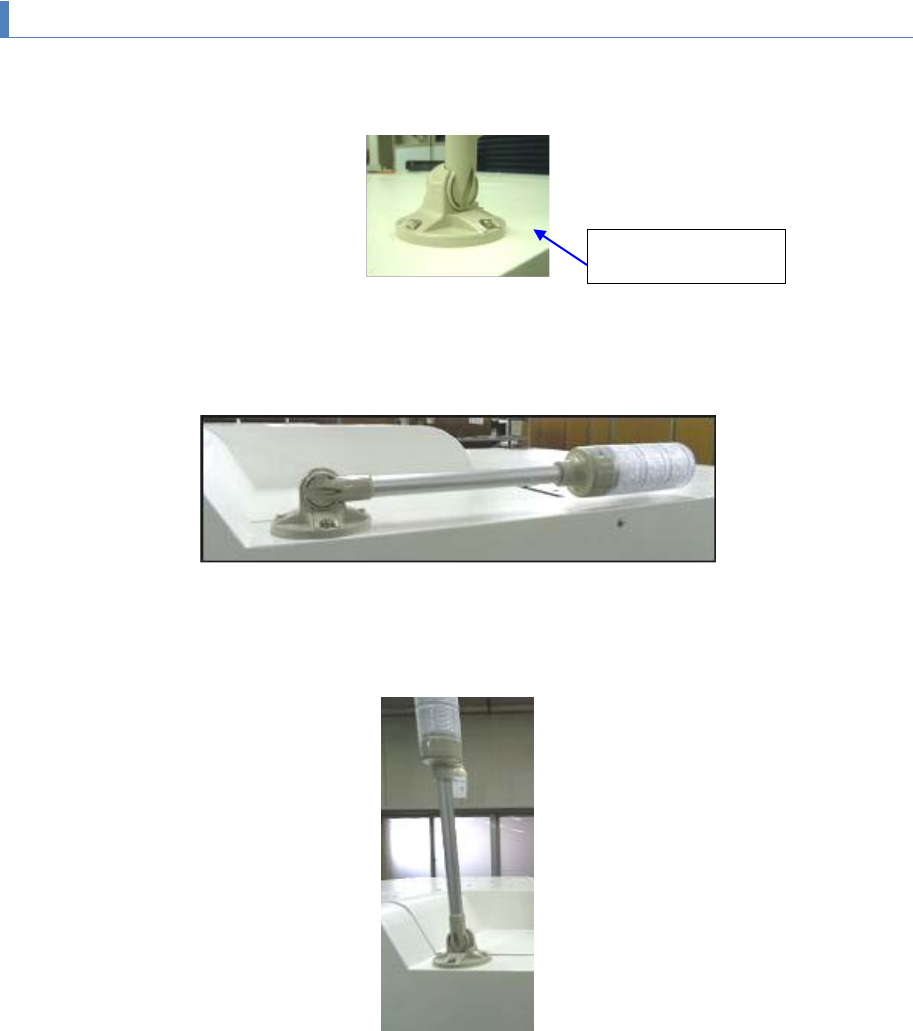

3-1-2. 信号灯的安装
按压信号灯底部的滑动部分，可将信号灯放倒。
运输时
请将信号灯放倒。
设置后
请将信号灯立起来。
使滑动
4
