第 4 章 操作篇
4-17. 机器设置
452
(2) 分配 ATC 单元上指定插槽的吸嘴的方法
如果不使用全自动分配（全单元）按钮分配全部吸嘴，仅指定的插槽号从当前 ATC 的吸嘴分配时，
需从固定吸嘴的列表把要指定的插槽号(插槽#)相应的左侧的勾选标记设定为 ON。把不从 ATC 进行
分配的插槽号(插槽#)相应的勾选标记设定为 OFF。通过勾选标记指定插槽号后，触摸[选择分配] 按
钮，当前吸嘴的吸嘴信息将被设定在勾选标记为 ON 的插槽号的固定吸嘴上。勾选标记为 OFF 的插
槽号的固定吸嘴不会被变更。如果要进行其他单元的 ATC 吸嘴分配，需切换共通面板的单元按钮的
选择，进行同样的操作。触摸[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配] 对话框。在
[功能设定] 画面中触摸更新按钮，将更新机器设置信息并确定。
在[ATC 吸嘴分配] 对话框中，触摸全部选择按钮，显示中的单元的全部 ATC 插槽#的勾选标记将变
为 ON。触摸全部解除，显示中的单元的全部 ATC 插槽#的勾选标记则会变为 OFF。
(3) 手动将吸嘴分配到 ATC 的插槽号的方法
要手动将吸嘴分配到 ATC 的插槽号时，需触摸要变更的固定吸嘴列表插槽号（插槽#）的固定吸嘴
的 [▼] 按钮，显示下拉列表选择吸嘴的信息。在下拉列表中选择空栏时，可解除固定吸嘴的设定。
如果要进行其他单元 ATC 的吸嘴分配，需切换共通面板的单元按钮选择，进行同样的操作。
触摸[OK] 按钮，即确定固定吸嘴的设定，关闭[ATC 吸嘴分配]
对话框。在[功能设定] 画面中触摸[更
新] 按钮，更新机器设置信息并确定。
第 4 章 操作篇
4-17. 机器设置
453
4
4-17-4. 设定使用的贴片头
如果由于某种原因导致特定的吸嘴轴无法使用时，可指定在贴片头上存在无法使用的吸嘴号，将其设定为
生产时不使用。
使用的贴片头，仅当用户级别为［MAINTENANCE］时才能设定。

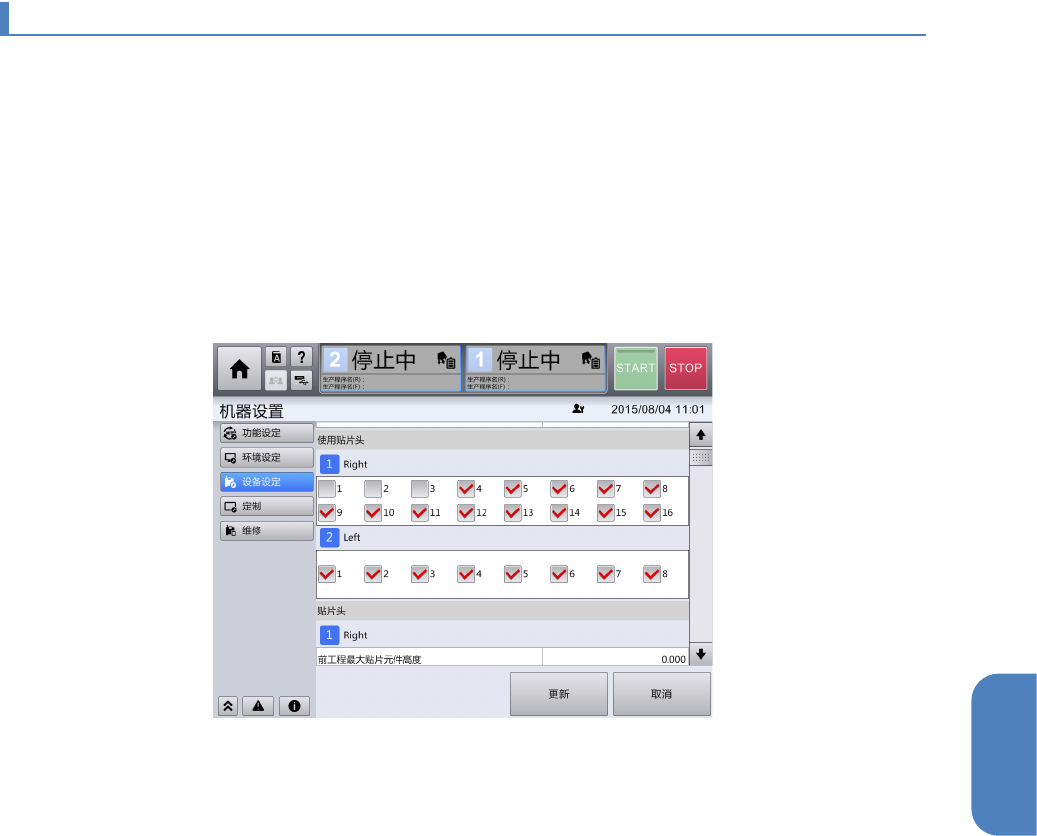

贴片头上不能使用的吸嘴号的设定，需在[机器设置] – [装置设定] 画面中编辑 [使用的贴片头] 复选框。
在勾选标记为 ON 的状态下，装置可使用该吸嘴号。勾选标记切换为 OFF 后，在生产等过程中装置不能
使用该吸嘴号。
设定使用的贴片头
第 4 章 操作篇
4-17. 机器设置
454
安排时的优化处理
可按照使用的贴片头的设定，在生产程序切换时进行优化。
(1) 在使用的贴片头中吸嘴号被设定为 OFF 时
在[安排] – [支援准备] 画面上，如果将使用的贴片头中吸嘴号被设定为 OFF 的吸嘴号向使用的生产
程序进行切换后，会显示以下提示不能进行生产的提示信息的画面。
要中断生产程序切换时，请触摸 [取消]。
如果要按照当前的装置状态，将使用的贴片头中吸嘴号被设定为 OFF 的吸嘴号在不使用的生产程序
中优化并进行生产时，请触摸[保存优化]。将优化生产程序并保存，继续安排的处理。
[保存优化] ，只当用户级别为［SUPERVISOR］或［MAINTENANCE］时才能执行。
执行[保存优化] 后，会变更生产程序的吸嘴分布设定。在使用的贴片头中吸嘴号被设定为 OFF 的吸
嘴号将被设定为配置 NG。
