第 4 章 操作篇 4- 13. 元件生成向导 302 选择 [ 锡球设定 ] 选项卡 （ BGA 元件 ）
第 4 章 操作篇
4-13. 元件生成向导
301
4
选择[脚设定]选项卡（脚元件 / 异形元件（有脚））
记号
名称
说明
(a)
脚号码 选择要变更参数的引脚参数号码。
(b)
脚存在方向
按照各脚号码选择元件各边有无脚。
(c)
脚数 对于[脚存在方向]中选择的 1 条边，输入实际存在的脚的个数。
(d)
脚间距
(mm)
输入脚的中心间距离。
[
脚数
]
为
1
个时，显示为
0.000 (mm)
。
(e)
脚长度 (mm) 输入脚的长度。
(f)
脚宽度
(mm)
输入脚的宽度。
(g)
接地面的长度
(mm)
输入脚与基板接地面的长度。
(h)
脚前端・本体间隔
(mm)
输入从脚的前端至本体的间隔。
(i)
宽度方向补正 (mm) 输入脚的分组中心从元件的中心的补正量。
(j)
歪斜
(deg
．
)
输入脚的分组中心从元件的中心倾斜程度的歪斜角度。
(k)
脚长度容许率 (%) 输入相对于脚长度的识别容许率。
(l)
脚宽度容许率
(%)
输入相对于脚宽度的识别容许率。
(m)
脚间距容许率 (%) 输入相对于脚间距的识别容许率。
(n)
脚接地面容许率
(%)
输入相对于脚的设置面长度的识别容许率。
(o)
脚弯曲容许值
(mm)
以长度
(mm)
输入脚前端部的弯曲容许值。
(p)
脚形状 选择脚形状。
•
Gull-wing
：
Gull-wing
形的脚
•
J-lead
：
J-lead
形的脚
第 4 章 操作篇
4-13. 元件生成向导
302
选择[锡球设定]选项卡（BGA 元件）
第 4 章 操作篇
4-13. 元件生成向导
303
4

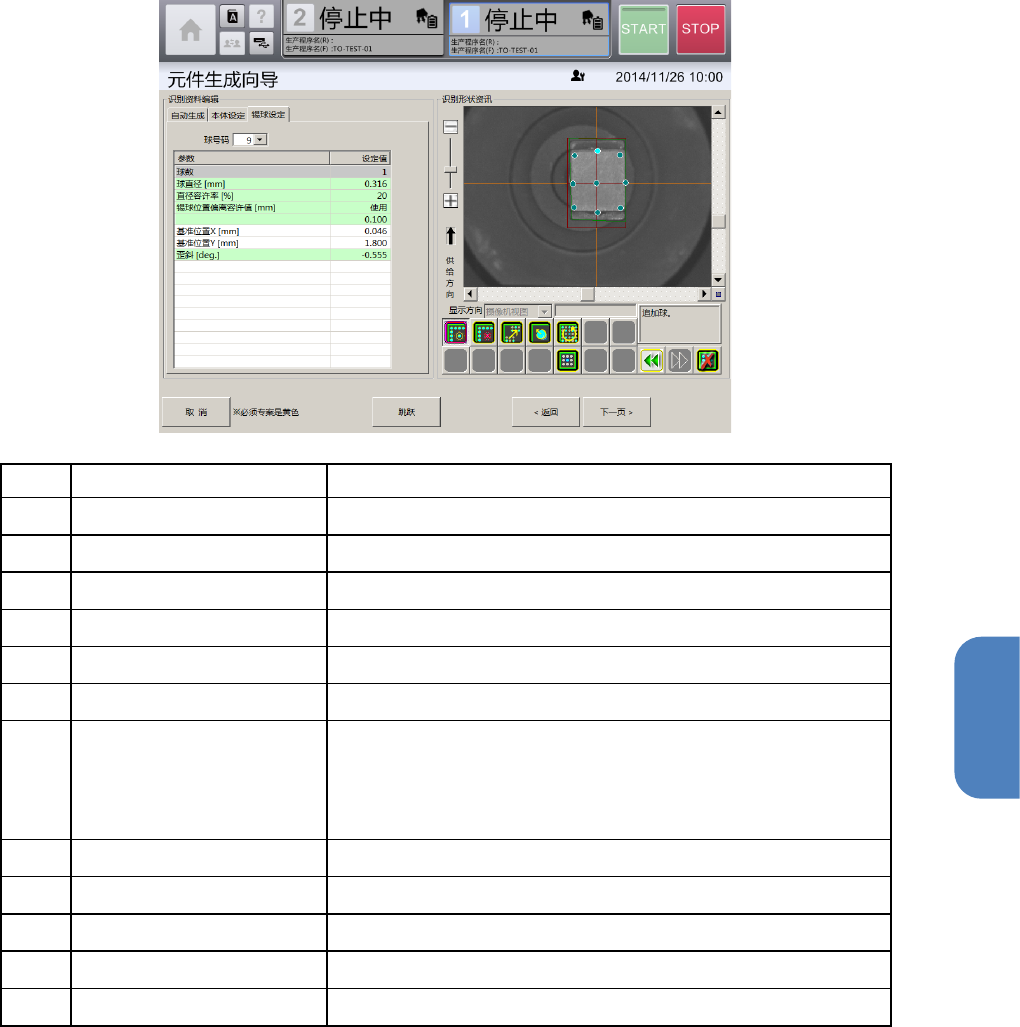

选择[锡球设定]选项卡（异形元件（有球））
记号
名称
说明
(a)
球号码
选择要变更参数的球参数的编号。
(b)
球数
显示球参数内的锡球（电极）的个数。
(c)
球直径 (mm) 在 0.001 mm ～ 99.999 mm 的范围内输入球直径。
(d)
直径容许率
(%)
在
1%
～
99%
的范围内输入球直径的容许率。
(e)
球间距 X 容许率 (%) 在 1% ～ 99%的范围内输入 X 方向的球间距的容许值。
(f)
球间距
Y
容许率
(%)
在
1%
～
99%
的范围内输入
Y
方向的球间距的容许值。
(g)
锡球位置偏离容许值 (mm) 选择是否使用识别锡球时的位置偏离容许值
•
使用
•
不使用
选择[使用]时，以距离(mm)输入锡球位置偏离容许值。
(h)
基准位置
X (mm)
输入球参数的分组基准位置
X
。
(i)
基准位置
Y (mm)
输入球参数的分组基准位置
Y
。
(j)
锡球间距 X (mm) 以 0.001 mm ～ 99.999 mm 的范围输入相邻的球间隔 X。
(k)
锡球间距
Y (mm)
以
0.001 mm
～
99.999 mm
的范围输入相邻的球间隔
Y
。
(l)
歪斜 (deg) 输入球参数分组的歪斜。
