第 4 章 操作篇
4-11. 编辑生产程序
234
BOC/领域标记的展开示例
对步骤设定了 BOC/领域标记时，与元件一样，BOC/领域标记也将展开。不展开而直接使用原来的位
置时，设定时[不要]进行[电路展开]。
以下为元件和 BOC/领域标记的展开示例。
坐标 电路
ID
BOC ID
电路数据
坐标
展开后的 BOC 数据
BOC
标记 1
BOC
标记 2
展开前的 BOC 标记数据
BOC
标记 1
BOC
标记 2
坐标 电路
ID
BOC ID
展开
展开前的基板
展开后的基板
展开前贴片数据
展开后的贴片数据
第 4 章 操作篇
4-11. 编辑生产程序
235
4

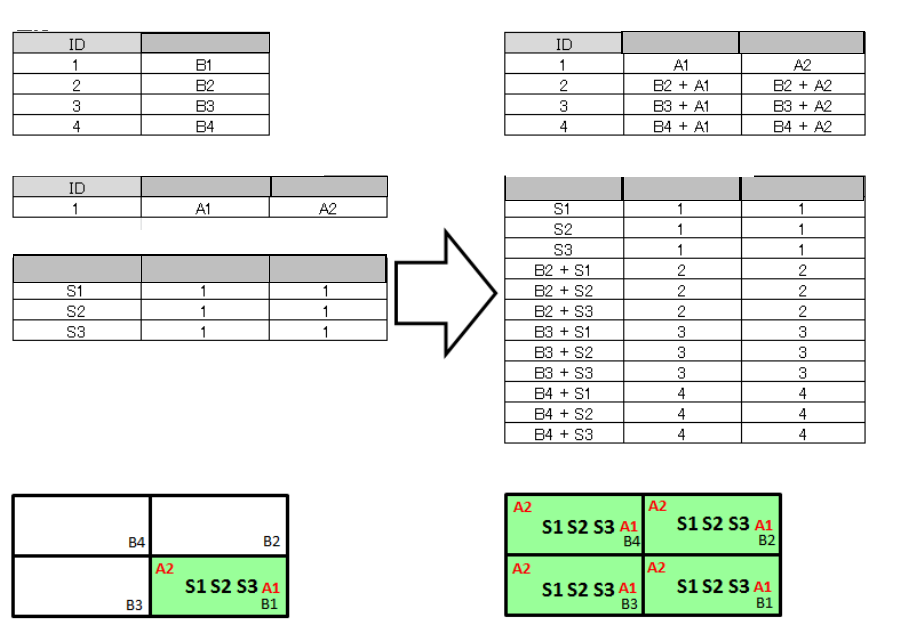

坏板标记的展开示例
对步骤设定了坏板标记时，与元件一样，坏板标记也将展开。不展开而直接使用原来的位置时，要在
[坏板标志 ID]中输入 0。
以下为元件和坏板标记的展开示例。
展开前的坏板标记数据
ID
坐标
电路数据
ID
坐标
展开后的坏板标记数据
ID
坐标
展开后的贴装数据
展开前的贴装数据
坐标 电路
ID
坏板标记
ID
坐标 电路
ID
坏板标记
ID
展开
展开后的基板
展开前的基板
第 4 章 操作篇
4-11. 编辑生产程序
236
4-11-5. 编辑 BOC/ 领域标记
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[BOC/领域标记]，显示[BOC/领域标记]画面。
BOC/
领域标记
项目名称
说明
ID
用 1 ～ 500 的范围内的数字串设定用于位置补正的 2 对（或 3 对）BOC
标记/领域标记/焊锡标记的组合注册 ID。
标记
ID
第 1 点/第 2 点/第 3 点
将
2
个或
3
个标记位置作为一组，可组成
BOC/
领域标记。
在 1～1,000 的范围内输入所用标记的 ID。
不可重复指定同一标记
ID
。
标记类型 标记的类型从以下中选择。
•
BOC
：基板整体或以电路为单位进行补正的标记
•
领域：以局部的元件为单位进行补正的标记
•
焊锡：识别焊锡印刷位置，进行补正的标记
※使用焊锡标记时，必须进行「识别焊锡印刷补偿贴片位置」功能的选
购项注册。
基准 BOC ID
标记类型为领域、或焊锡时，需要指定作为标记位置补正基准的 BOC/
领域标记的 ID。标记类型为 BOC 时，要指定为 0。
对于基准 BOC ID，仅可指定标记类型为 BOC 的标记。
电路
ID
BOC/
领域标记所属的电路
ID
，在
0
～
500
范围内显示。
电路资料展开 可设定是否展开 BOC/领域标记。
