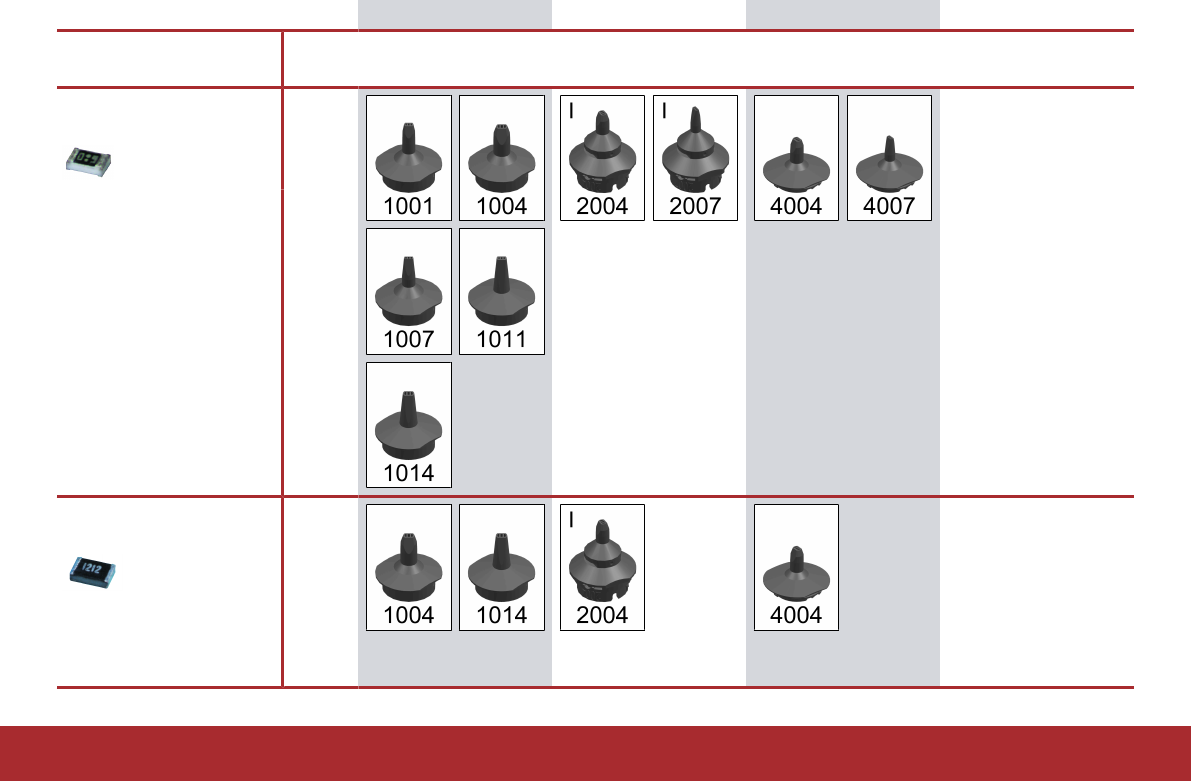

2 pin components C&P20A/M CPP C&P20 P/M2 Twin Head
Component shape
[LxWxH (mm)]
CS
file
Nozzle types
0603
[1.6x0.8x1.0]
102
0603/Description of
bulkcase feeder
[1.6x0.8x1.0]
1020
0805
[2.0x1.25x1.3]
103
0805/Description of
bulkcase feeder
[2,41,2541,3]
1030
2 - 4
www.asm-smt.com
1 - 22
www.asm-smt.com

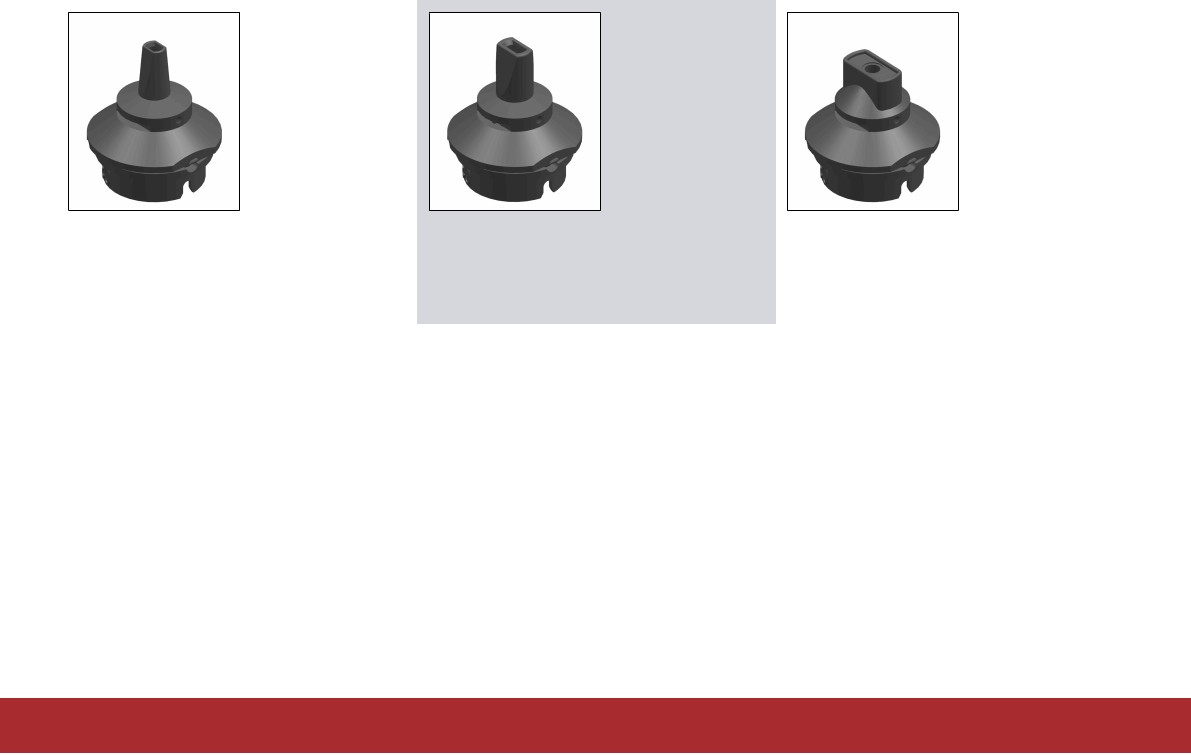

Standard Nozzles in the 20xx Series (TPU)
2033
L = 14.000 mm
Tip: 2.200 x 1.600 mm (LxW)
Item no. 03054923
2035
L = 14.000 mm
Tip: 3.500 x 1.900 mm (LxW)
Item no. 03057035
2037
L = 12.000 mm
Tip: 6.000 x 3.000 mm (LxW)
Item no. 03057033
1 - 23
www.asm-smt.com
Standard Nozzles in the 28xx Series (TPU)
2817
L = 12.500 mm
Tip: 11.000 x 6.450 mm (LxW)
Item no. 03063484
2820
L = 10.600 mm
Tip: Ø 12.500 mm
Item no. 03056837
2821
L = 9.250 mm
Tip: Ø 19.000 mm
Item no. 03063336
