4.2. 控制盘
4.2.1 关于操作面板
以下就本设备的操作部及其基本操作进行说明。

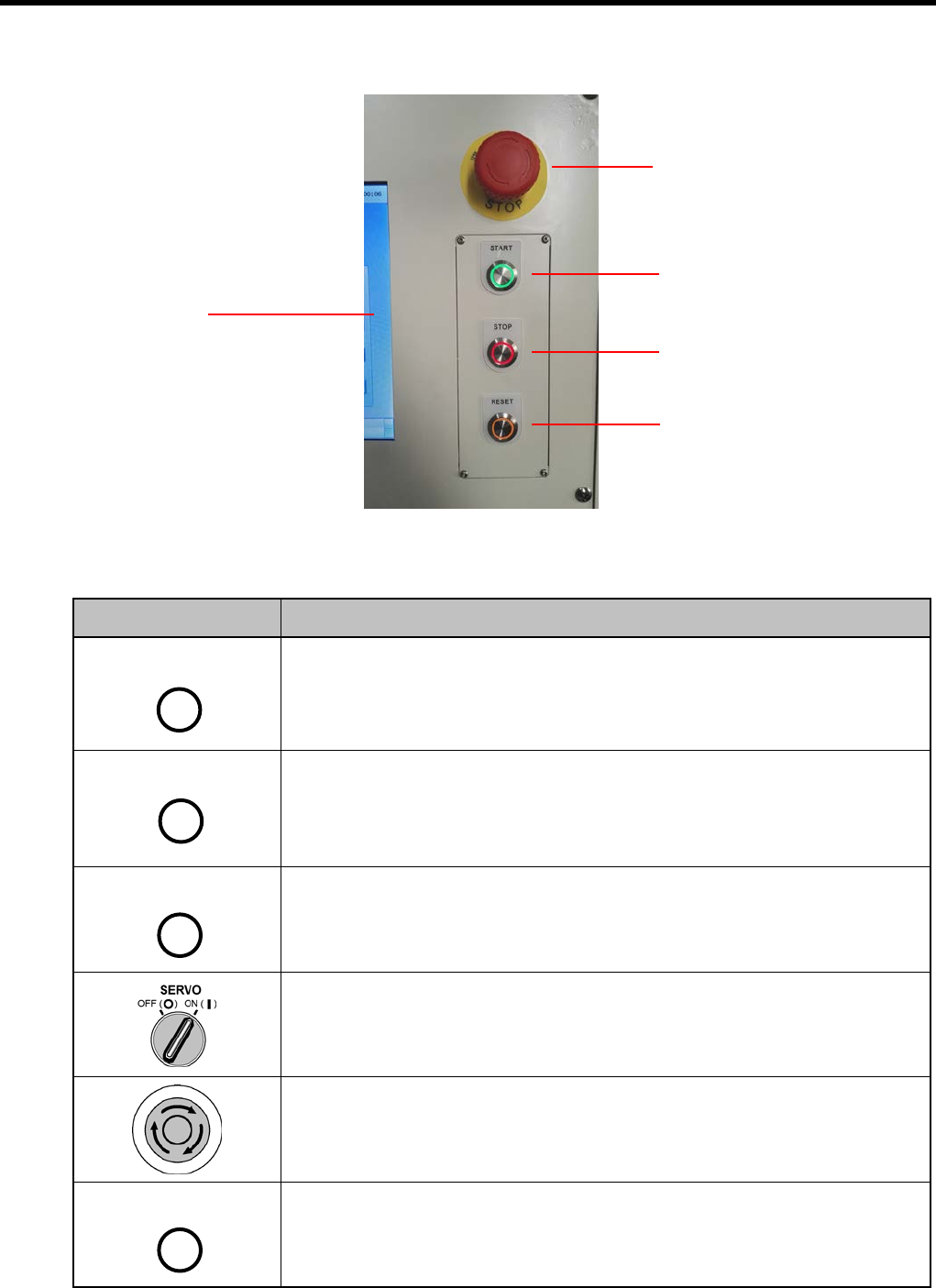

1.
控制面板
(
前面
)
PC
启动按钮
显示屏幕
（带触摸功能）
紧急停止开关
开始按钮
停止按钮
复位按钮
伺服开关

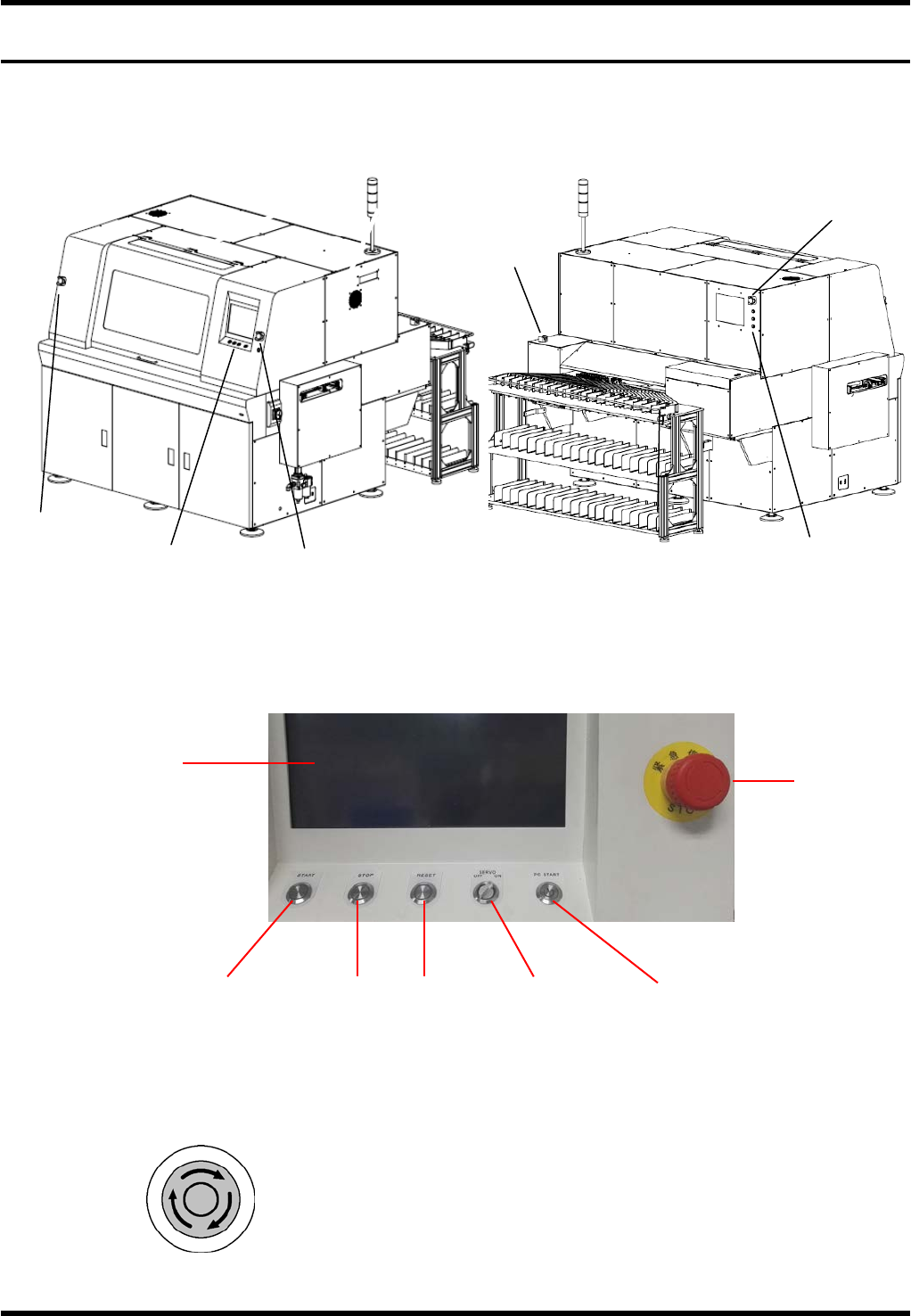

2.
紧急停止开关
(4
处
)
∗
紧急停止开关在
前面、后面
共有
4 个。
2
2
2
1
2
3
3
NB168
操作手册
4.2-2
开关 / 按钮
功能
“开始”按钮，用于生产开始，以及解除安全停止状态。
“开始”按钮无论从前后哪一个操作盘操作都是有效的。
“停止”按钮，用于生产的暂时停止 (单一停止)。
“停止”按钮无论从前后哪一个操作盘操作都是有效的。
“复位”按钮，用于清除机器的错误。
“复位”按钮无论从前后哪一个操作盘操作都是有效的。
SERVO (伺服开关)
伺服电机的开关。将手伸入本机器的可动部内进行作业时，请务必将该开关置于
OFF (O) 位置。开始生产时，请将伺服开关置于 ON ( I ) 位置。
紧急停止开关
使本机器紧急停止时使用的开关。按下后机器停止。复位时请将开关向右转动后
拉出。(前面、后面共有 4 个)
“PC 启动”按钮，用于开启电脑主机。
复位
按钮
开始
按钮
停止
按钮
紧急停止开关
3.
操作面板
(
后面
)
PC 启动
绿色
红色
黄色
显示屏幕
（无触摸功能）
