3.7.4 基板下的相邻间距条件
N 折弯 引线折弯角度为 35°时
如下图所示，由于砧台 (用来将引线切断、折弯的装置) ，在基板下面存在着死区。
根据离基板下的高度位置，其范围各不相同。
另外，元件的相邻条件，根据元件的插入顺序和引线的折弯角度如下分类。

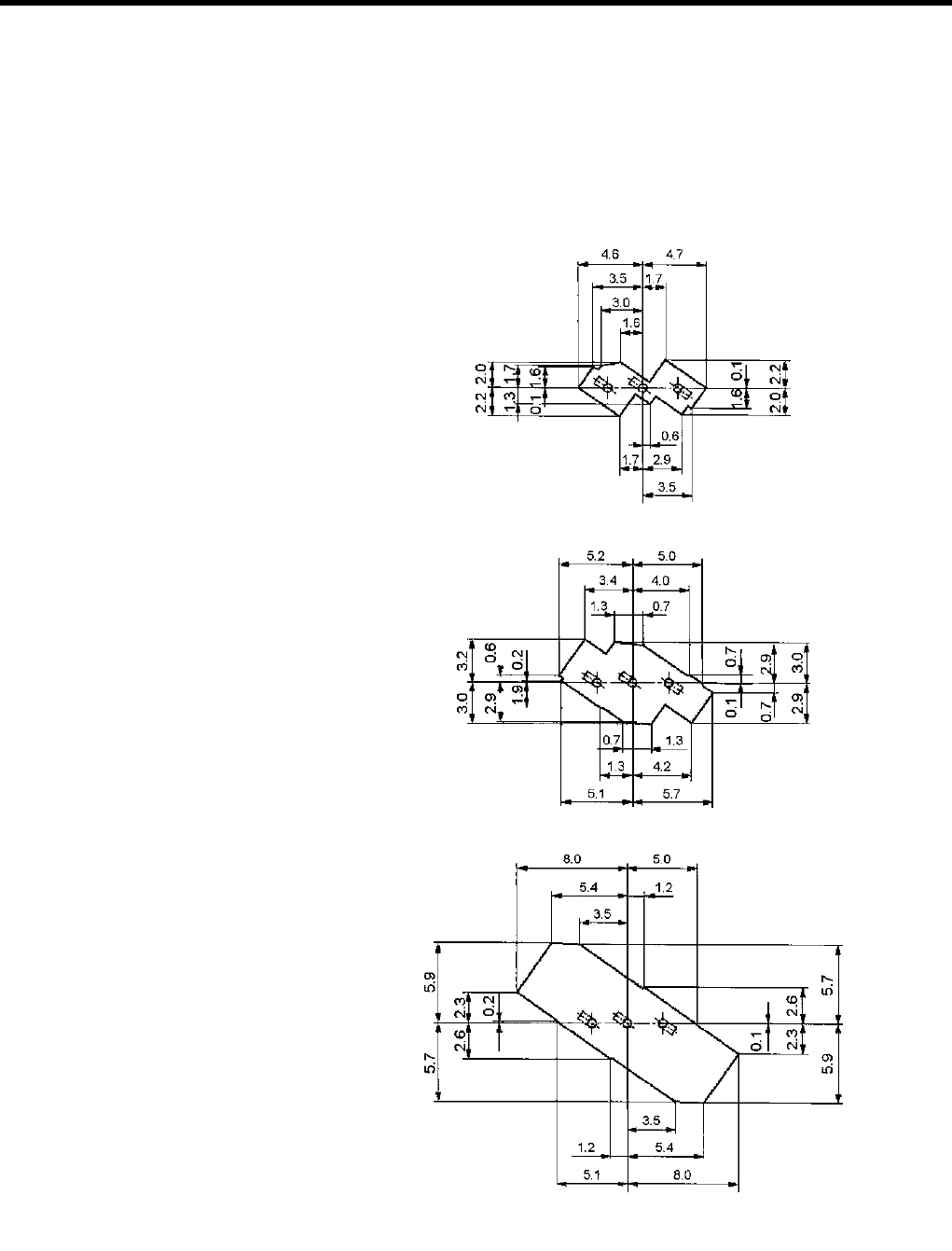

从基板上面看的砧台死区
基板下 1 mm
基板下 2 mm
基板下 7 mm
右图是 X 方向 (90°) 插入时的图。
0°、180°、-90°插入时，请按各个角度旋转之后进行参照。
机器前面
机器前面
机器前面
NB168
操作手册
3.7-5
元件相邻条件
1.
1.
表内数字表示 P 尺寸。 单位:mm
插入顺序
a ⇒ b
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
a
元
件
2.5p 90°
插入
6
3.5
3.5
3.5
2.5p -90°
插入
6
3.5
3.5
3.5
5.0p (2
个引线
) 90°, -90°
插入
6 3.5 3.5 3.5
5.0p (3
个引线
) 90°, -90°
插入
6 3.5 3.5 3.5
插入顺序
b ⇒ a
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°
插入
5.0p (3 个引线)
90°, -90°
插入
a
元
件
2.5p 90°
插入
3.5
3.5
3.5
3.5
2.5p -90°
插入
6
6
6
6
5.0p (2
个引线
) 90°, -90°
插入
3.5
3.5
3.5
3.5
5.0p (3
个引线
) 90°, -90°
插入
3.5
3.5
3.5
3.5
2.
插入顺序
a ⇒ b
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°
插入
5.0p (3 个引线)
90°, -90°
插入
a
元
件
2.5p 90°
插入
3
2.5
3.5
3.5
2.5p -90°
插入
3
2.5
3.5
3.5
5.0p (2
个引线
) 90°, -90°
插入
3.5
2.5
2.5
2.5
5.0p (3
个引线
) 90°, -90°
插入
3.5 3.5 2.5 2.5
插入顺序
b ⇒ a
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
a
元
件
2.5p 90°
插入
2.5
2.5
2.5
3.5
2.5p -90°
插入
2.5
2.5
3.5
3.5
5.0p (2
个引线
) 90°, -90°
插入
3.5
3.5
2.5
2.5
5.0p (3
个引线
) 90°, -90°
插入
3.5
3.5
2.5
2.5
NB168
操作手册
3.7-6
3.
表内的数字表示 P 尺寸。 单位:mm
插入顺序
a ⇒ b
b 元件
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
a
元
件
2.5p 90°
插入
3
2.5
3
3
2.5p -90°
插入
3
2.5
3
3
5.0p (2
个引线
) 90°, -90°
插入
3 2.5 3 3
5.0p (3
个引线
) 90°, -90°
插入
3 2.5 3 3
插入顺序
b ⇒ a
b 元件
2.5p
0°插入
2.5p
180°插入
5.0p (2 个引线)
0°, 180°插入
5.0p (3 个引线)
0°, 180°插入
a
元
件
2.5p 90°
插入
2.5
2.5
2.5
3
2.5p -90°
插入
4.5
4.5
2.5
5.5
5.0p (2
个引线
) 90°, -90°
插入
2.5
2.5
2.5
3
5.0p (3
个引线
) 90°, -90°
插入
2.5
2.5
2.5
3
4.
插入顺序
a ⇒ b
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°
插入
5.0p (3 个引线)
90°, -90°
插入
a
元
件
2.5p 0°
插入
4.5
2.5
2.5
2.5
2.5p 180°
插入
4.5
2.5
2.5
2.5
5.0p (2
个引线
) 0°, 180°
插入
2.5
2.5
2.5
2.5
5.0p (3
个引线
) 0°, 180°
插入
5.5 3 3 3
插入顺序
b ⇒ a
b 元件
2.5p
90°插入
2.5p
-90°插入
5.0p (2 个引线)
90°, -90°插入
5.0p (3 个引线)
90°, -90°插入
a
元
件
2.5p 0°
插入
2.5
2.5
2.5
2.5
2.5p 180°
插入
3
3
3
3
5.0p (2
个引线
) 0°, 180°
插入
3
3
3
3
5.0p (3
个引线
) 0°, 180°
插入
3
3
3
3
