NB168

操作手册

6.2-1

6.2. 生产

6.2.1 生产

以循环停止的方法生产 1 枚基板，检查是否有插入元件、插入方向的错误和插错位置等情况。确认所有元件均

被正常实装后，方可开始全面的生产。

也可用单一停止的方法，对每 1 个插入点的生产状态进行确认。

注意=

在生产中如发现异常情况，请立即按操作盘上的 <停止> 开关，或画面上的 [单一停止] 按钮。

注意=

发生插入错误时，请检查 NC 数据和元件数据的输入错误，并予以改正。

 生产的步骤

1. NC 数据、元件数据的确认和生产前的确认

(1) 所选择的数据是否正确？

在画面上再次进行确认。

(2) 检查基板是否定位在正确位置。

当基板没有被装载时，

请将基板搬入到右轨道。

提示=

如果基板没有被设置在 XY 工作台上时，

则在开始生产时搬入基板。

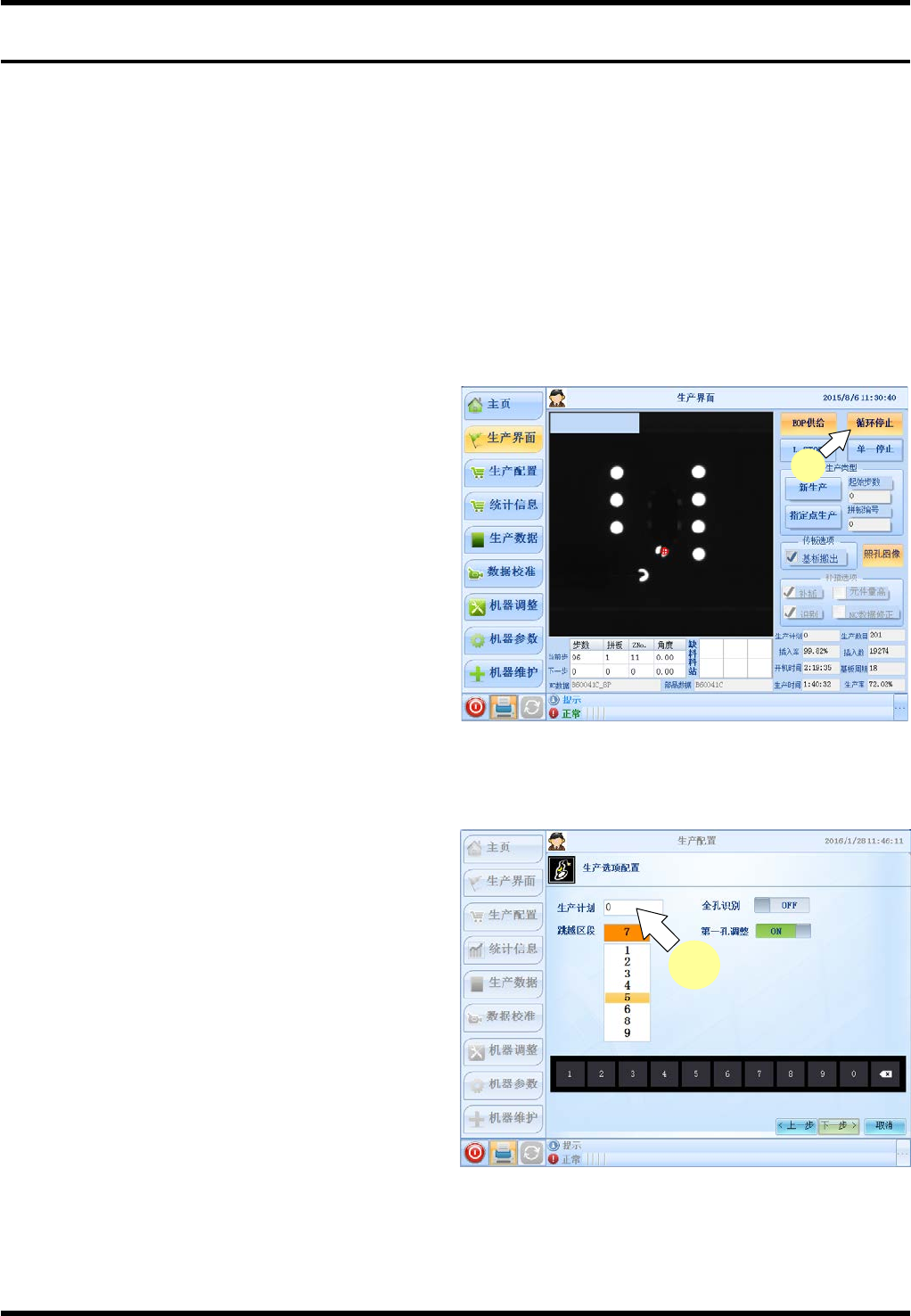

2. 点击主菜单上的 [生产界面] 按钮，

(1) 点击[EOP 供给]，设为结束供料模式，

就只会供给单枚基板的物料。

(2) 检查基板是否定位在正确位置。

 按动 [循环停止] 按钮，设成生产一枚

基板的模式

3. 生产一枚基板。(为了确认而进行的生产)

(1) 按下 <开始>开关，

(2) 开始生产后，如果直到最后的插入点都进

行了实装，则循环停止。请对生产出的基

板的状态进行确认。

=注意=

当发生误插入和插入错误等情况时，请检查

NC 数据和元件数据的输入是否有错误，订正

后请重新进行自动生产，并进行确认。

4. 开始连续生产。

(1) 点击 [循环停止]，解除循环停止的选择

状态。

(2) 请按下 <开始>，开始进行生产。

生产预定枚数可在“生产配置”画面进行

设定。当按照生产预定枚数完成生产时，

机器自动停止运行。

4(2)

NB168

操作手册

6.2-2

6.2.2 生产中常见的错误

 插入错误

可能是 NC 数据的 XY 座标的数据存在错误。

可能是元件数据的元件高度数据存在错误。

 缺料错误

在供料器的终端检测出元件用完。

 识别错误

可能是 NC 数据中的 X-Y 座标、插入角度和跨距

错误。插件机初始设定数据可能有错。

6.2.3 出现插入错误后的操作

出现插入错误后的操作随自动补插选项而异。

 在 [机器参数]  [操作设置] 的 ‘补插参数’

项目，对 ‘自动补插’ 选项进行设定。（将‘自

动补插’选项设定为[ON]的话，则在插入出

错后会进行自动补插元件。‘自动补插次数’决

定了单个元件进行自动补插的最大次数）。

 处理插入错误的步骤(关闭自动补插)

1. 当出现插入错误时，插件机显示出错信息并停

止运行。

2. 对出现插入错误的元件进行补插。

(1) 按下 <开始> 后，就对插入错误的元件进

行补插。

(2) 补插完成后，机器自动继续下一个插入点

的生产。

3. 要跳过出现插入错误的区段时，不执行步骤 2

的动作，进行以下的操作。

(1) 点击画面上的 [补插] ，取消补插选项。

(2) 按下<开始>，跳过这个插入错误的元件，进

入下一插入点的生产。

=提示=

 当补插的元件出现插入错误时，也按上

述相同步骤进行操作。

 处理插入错误的步骤(开启自动补插)

1. 当出现插入错误时，插件机会自动进行补插元

件

2. 若补插成功，机器自动继续生产。

3. 机器可以尝试多次自动补插，次数由参数‘自动

补插次数’决定。若补插都失败，机器显示出错

信息并停止运行

NB168

操作手册

6.2-3

6.2.4 NC数据校准功能 (数据校准)

 可以在识别画面，一边确认基板的孔位置，一边进行 XY 坐标的校准。

 本功能可用于 ‘单一停止’ 作用模式。

 NC 数据校准的步骤

1. 调出校准画面

 按动主菜单上的 [数据校准] 按钮。

2. 选择 NC 示教模式

(1) 点击 [新生产] 。

(2) 点击 [NC 偏移] 。

(3) 点击 [摄像头下] ，将 X-Y 工作台移到摄

象机下面。

(4) 在左下角的识别画面，确认基板上的插入

点，按下方向键，使 XY 工作台移动。

(5) 点击 [数据写入] 按钮，将校准数据更新入

NC 数据。

=提示=

 当基板为拼板时，可通过按[NC 偏移]或

[拼板偏移]，对要变更的数据进行选择。

 如对[拼板偏移]进行数据校准，则影响该

拼板内的所有插入点位置。

 对[NC 偏移]进行数据校准，只影响该插

入点的位置数据。

 点击 [孔位识别] 按钮，就执行圆孔识别，

在偏差不大的情况下，能自动移动基板校

准孔位。

3. 画面的返回

 数据校准结束后请按主菜单内按钮切换到其他界面。

6.2.5 程序偏移量校准功能

 与 NC 数据偏移量校准过程基本相同，只需要在 2（2）步改成点击[程序偏移]即可

(3)

(5)

(4)

(2)

(1)
