6.3. 各部的操作
6.3.1 原点复归
手动原点复归的步骤
1.

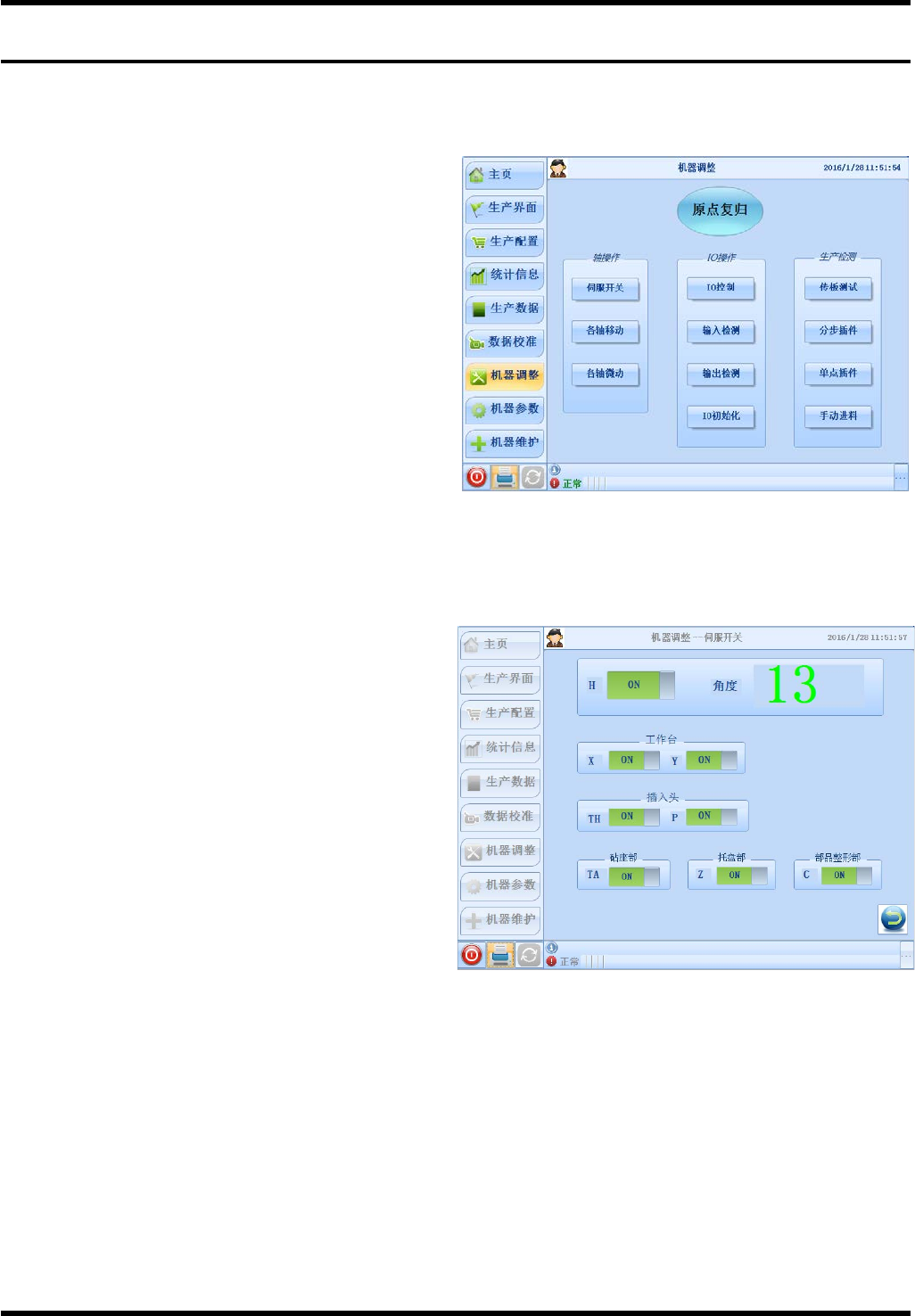

1. 点击主菜单上的 [机器调整] 按钮，然后点击 [原
点复归] 按钮，所有的轴都执行原点复归。
=注意=
当 H 轴不在原点位置时，请将 H 轴移动到原
点之后再进行原点复归。
H 轴原点位置的确认步骤
2.
1. 按下机器调整菜单上的 [伺服开关] 。
2. 检查 H 轴是否停止在 10° ~ 14°范围内 (插件机
原点)。
3. 如果 H 轴停在 10° ~ 14°以外的位置时，请按以
下操作设定调整到 10°~14°范围内。
(1) 在点击 [H]轴开关按钮，使 H 轴伺服关
闭。
(2) 打开前罩盖。
(3) 将手柄推入。
(6) 转动手柄，将 H 轴位置转到原点
(10°~14°)。
(7) 拉动手柄，使其回到原来的位置。
(8) 合上前罩盖。
(9) 同时按下 <开始>，解除安全停止。
NB168
操作手册
6.3-2
6.3.2 各轴的操作(除H轴处)
各轴的操作，是通过机器调整菜单上的 [各轴微动] 或 [各轴移动] 来进行的。
各轴的操作步骤
1.
1. 调出机器调整画面
按动主菜单上的 [机器调整] 按钮。
2. 操作的选择
各轴微动：
(1) 按下 [各轴微动] 。
(2) 选择要移动的轴。
(3) 用方向键来移动轴。
=提示=
点击 [低速] 后，按 钮 标题变成“高速”，
颜色变成橙色。成为此状态后，轴的动
作速度变成高速。要返回时，点击 [高
速] ，按钮标题变成“低速”，颜色变
回蓝色
勾选 [连续] 后，按住方向键，轴会连
续移动，直到松开方向键。
1
(1)
(2)
(3)
