6.1.2 程序输入
在插件机开始自动运行之前，务必准备好 NC 数据和元件数据。
按照以下各节讲解的步骤输入程序。
当装入宽度自动调整功能 (任选) 时必须准备好基板数据。
NC 数据输入
生成新的 NC 数据 ‘编程 / NC 数据生成’。
元件数据输入
生成 NC 数据用的新的元件数据 ‘编程 / 元件数据生成’。
基板数据输入
生成新的生产基板的数据 ‘编程 / 基板数据生成’。
6.1.3 程序选择
开始生产新基板时，选择与该基板相对应的 NC 数据和元件数据。该程序选择是在设备的存储器内记忆的内容
中进行的，当使用 U 盘中保存的程序时，请事先将程序加载到机器中。
选择 NC 数据和元件数据后，输入生产数量和和跳过程序段。

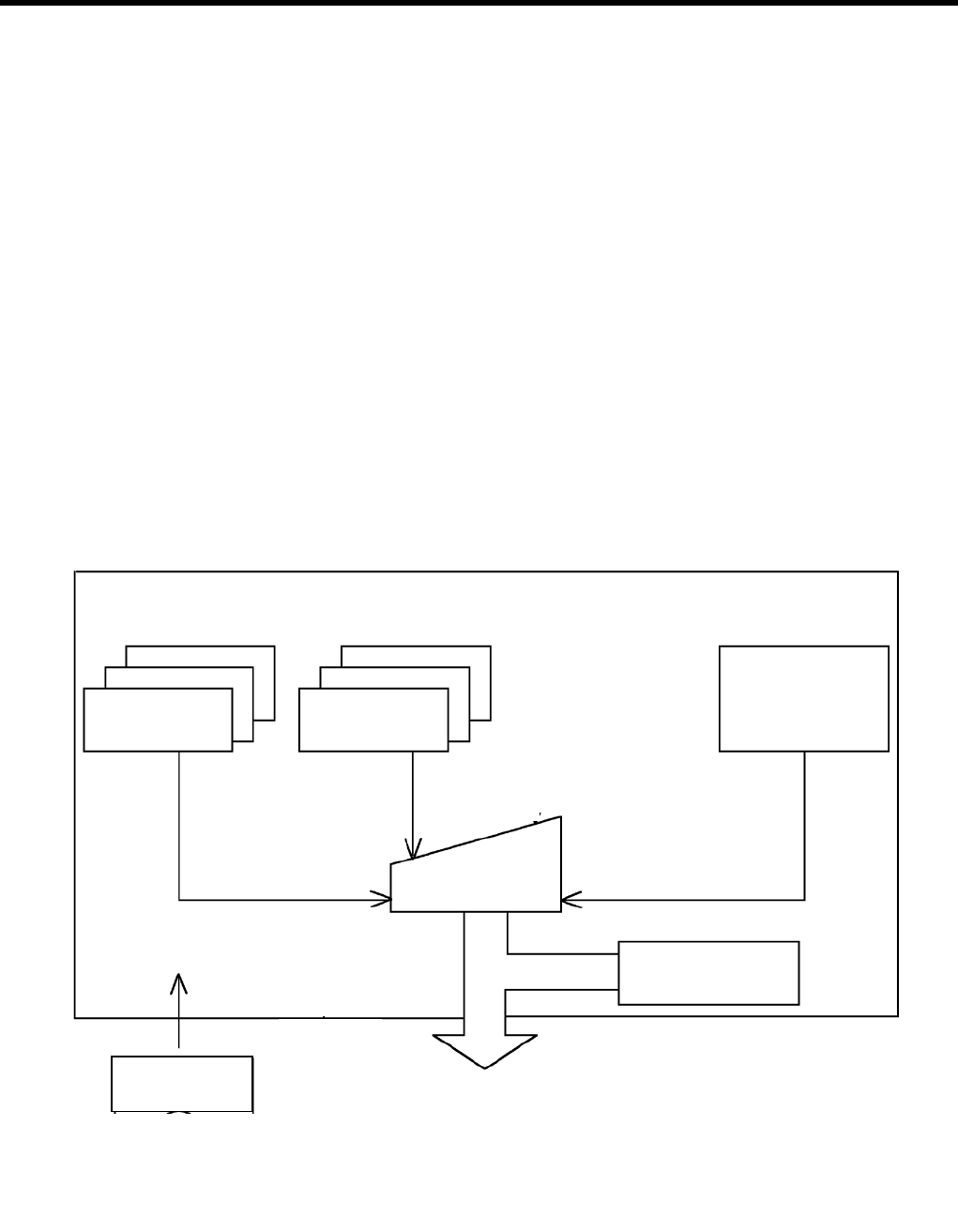

NB168
NC
数据
元件数据
基板数据
各种数据
(
生产计划、跳过
程序段数等。
)
选择
输入
/选择 程序选择
插件机初始设定
设备的存储器
SD
存储器
选择
U
盘
=
注意
=
请不要保存本机器以外的数据。
NB168
操作手册
6.1-5
“模型切换”画面的说明
6.
1. 点击主菜单上的 [生产配置] 按钮。
2. 点击画面上的 [开始] 按钮，进入程序选择画
面。
生产数据选择画面
7.
1. 显示当前被选择的品种的 NC 数据、元件数据。
2. 在设备上登录的 NC 数据、元件数据：
列表中所显示的名称以数字、字母按升序排
列的顺序显示。
当前被选中的数据，在表格中以浅蓝色显示。
选择了未以浅蓝色显示的数据之后，所选择
的数据将以橙色显示。
当在列表的显示范围以外存在链接数据时，
将会使显示范围滚动，以显示这些内容。
3. 移动按钮
按各表中的
、 按钮，选择项会移动
一行。
按各表中的
、 按钮，页面会翻页。
按各表中的
、 按钮，选择项直接移
至第一项、最后一项。
4. 功能按钮
数据选择结束之后，点击[下一步]按钮，进入生产选项配置画面。
5. 如按 [取消]按钮，就返回到 “生产配置” 首页面。
所选择的数据无效，返回到选择前的状态。
1
2
1.
2.
3.
4.
5.
NB168
操作手册
6.1-6
生产条件设定画面
1. 生产预定枚数
显示生产预定枚数。初始值为 0 。
点击生产计划的输入栏，就显示数字键画面，
便可输入数值。
2. 跳越区段
点击一次成为被选择状态，再点击一次成为未
选择状态。
跳跃区段可设定多个。
3. 全孔识别
对于机种切换后的第 1 枚基板，在生产基板之
前，对全部插入孔进行识别，识别结果的偏移
量将一直被保持到下次的全孔识别为止。
4. 第一孔调整
对 NC 数据的第一个插入点进行识别，然后根
据识别结果，对基板的全部插入点进行补正。
在拼板数据的情况下，对各拼板的第一插入点
进行识别，然后根据识别结果对各图形的插入
点进行补正。
5. 功能按钮
点击[上一步]按钮，进入生产数据选择画面。
点击[下一步]按钮，进入生产配置完成画面。
6. 如按 [取消]按钮，就返回到 “生产配置” 首页面。
此前所设置的条件无效，返回到选择前的状态。
生产配置完成画面
画面上显示此前所设定的项目。
1. 功能按钮
点击 [完成] 按钮，确定模型切换的设定，更
新机器的设定。
按动[上一步]按钮，返回到生产选项配置画
面。
2. 如按 [取消]按钮，就返回到 “生产配置” 首页
面。
此前所设置的条件无效，返回到选择前的状态。
1.
5.
6
1.
2.
2.
3.
4.
