NB168 操作手册 3.7 - 10  N 扭曲 10 mm 间距规格引脚线弯曲角度 35 ° 时的情况  从基板上方看到的铁砧死区  基板下 1 mm 单位 : mm  基板下 2 mm  基板下 7 mm ※ 上图表示 90 ° 插入时的情况。 0 ° 、 180 ° 、 - 90 ° 插入时，请各自旋转进行参照。 ※ 元件的邻接条件，请另外咨询。

NB168

操作手册

3.7-9

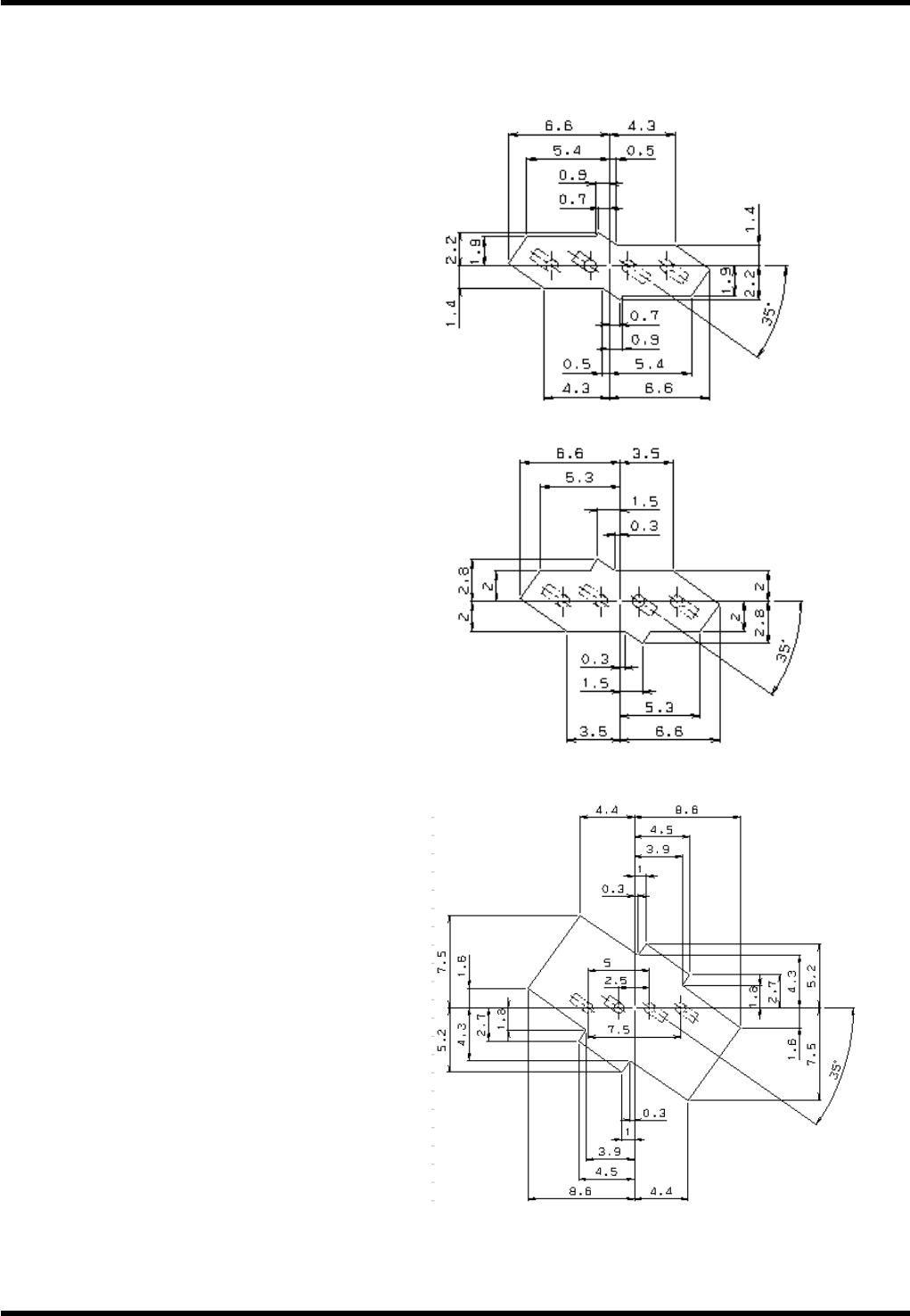

 N 扭曲 7.5 mm 间距规格引脚线弯曲角度 35 °时的情况

 从基板上方看到的铁砧死区

 基板下 1 mm

单位: mm

 基板下 2 mm

 基板下 7 mm

※上图表示 90 °插入时的情况。

0 °、180 °、-90 °插入时，请各自旋转进行参照。

※元件的邻接条件，请另外咨询。

NB168

操作手册

3.7-10

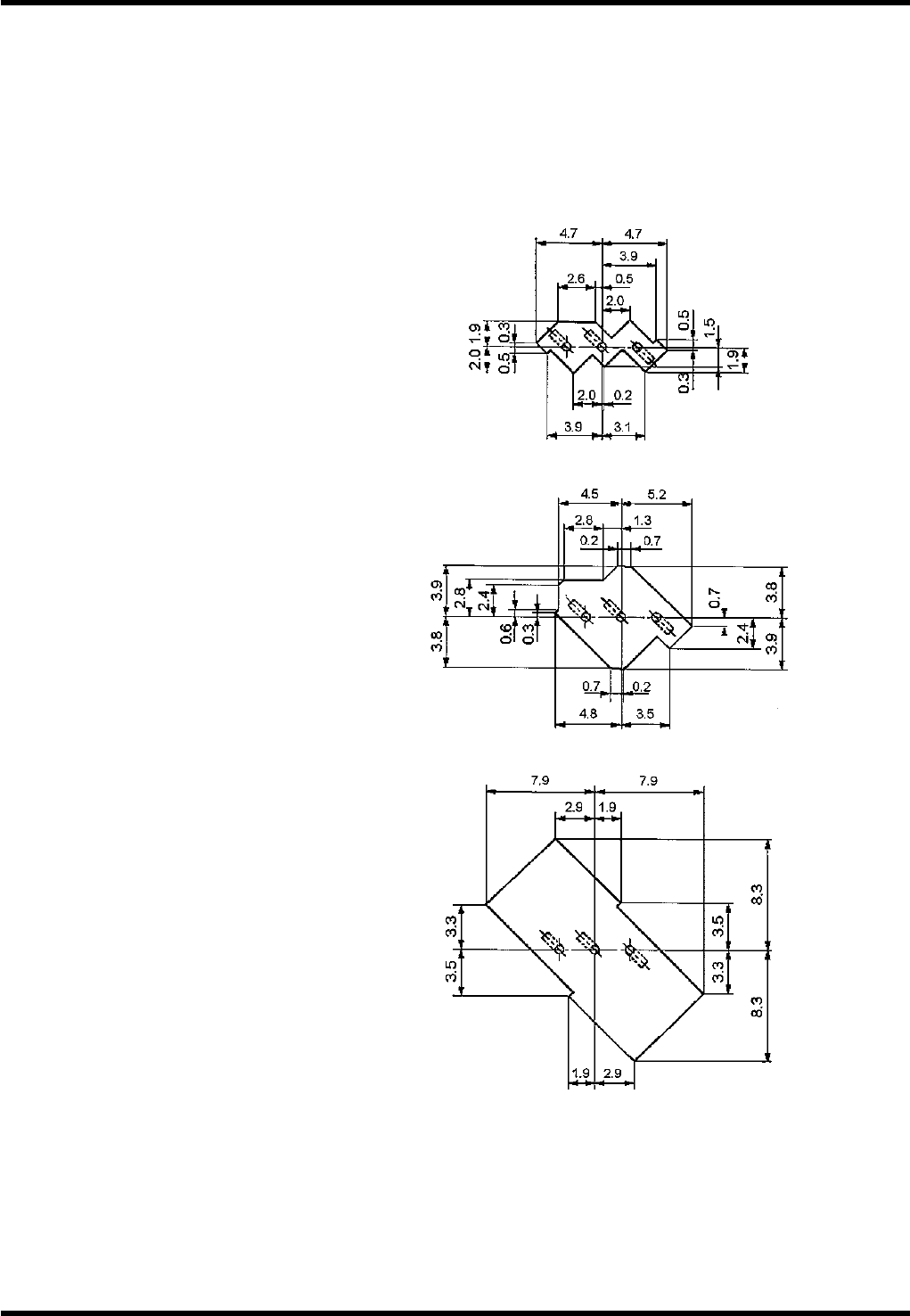

 N 扭曲 10 mm 间距规格引脚线弯曲角度 35 °时的情况

 从基板上方看到的铁砧死区

 基板下 1 mm

单位: mm

 基板下 2 mm

 基板下 7 mm

※上图表示 90 °插入时的情况。

0 °、180 °、-90 °插入时，请各自旋转进行参照。

※元件的邻接条件，请另外咨询。

NB168

操作手册

3.7-11

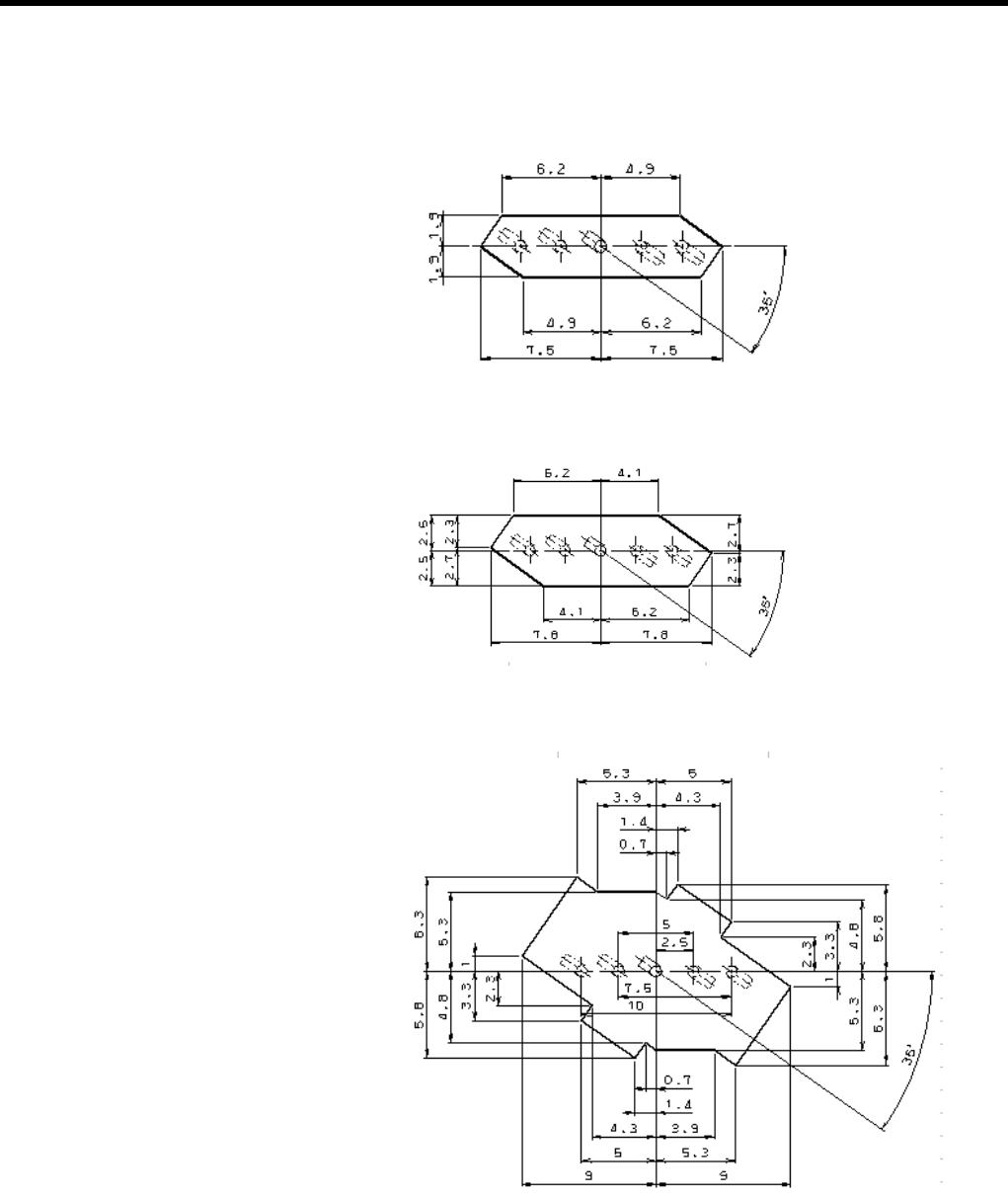

 N 折弯引线折弯角度为 45°时

如下图所示，由于砧台 (用来将引线切断、折弯的装置) ，在基板下面存在着死区。

根据离基板下的高度位置，其范围各不相同。

另外，元件的相邻条件，根据元件的插入顺序和引线的折弯角度如下分类。

 从基板上面看的砧台死区

 基板下 1 mm

 基板下 2 mm

 基板下 7 mm

右图是 X 方向 (90°) 插入时的图。

0°、180°、-90°插入时，请按各个角度旋转之后进行参照。

机器前面
