NB168 操作手册 4.2 -4 4.2.3 功能键 在画面下部的功 能键中分配有 各种功能。 功能键 功能 关机键 在将主开关 OFF 前 ，按动该功能键 的话，就关闭 所有程序。 保存画面 当前画面的保存 。 返回 清除机器的当前 错误。 4.2.4 错误详细 信息 在画面下部的错 误及提示信息 显示区域的最 右侧是“错误 详细信息”按 钮，点击该按 钮，将打开错 误详细信息 窗口。 错误详细信息 窗口 如下： 错误详细信息按 钮
NB168
操作手册
4.2-3

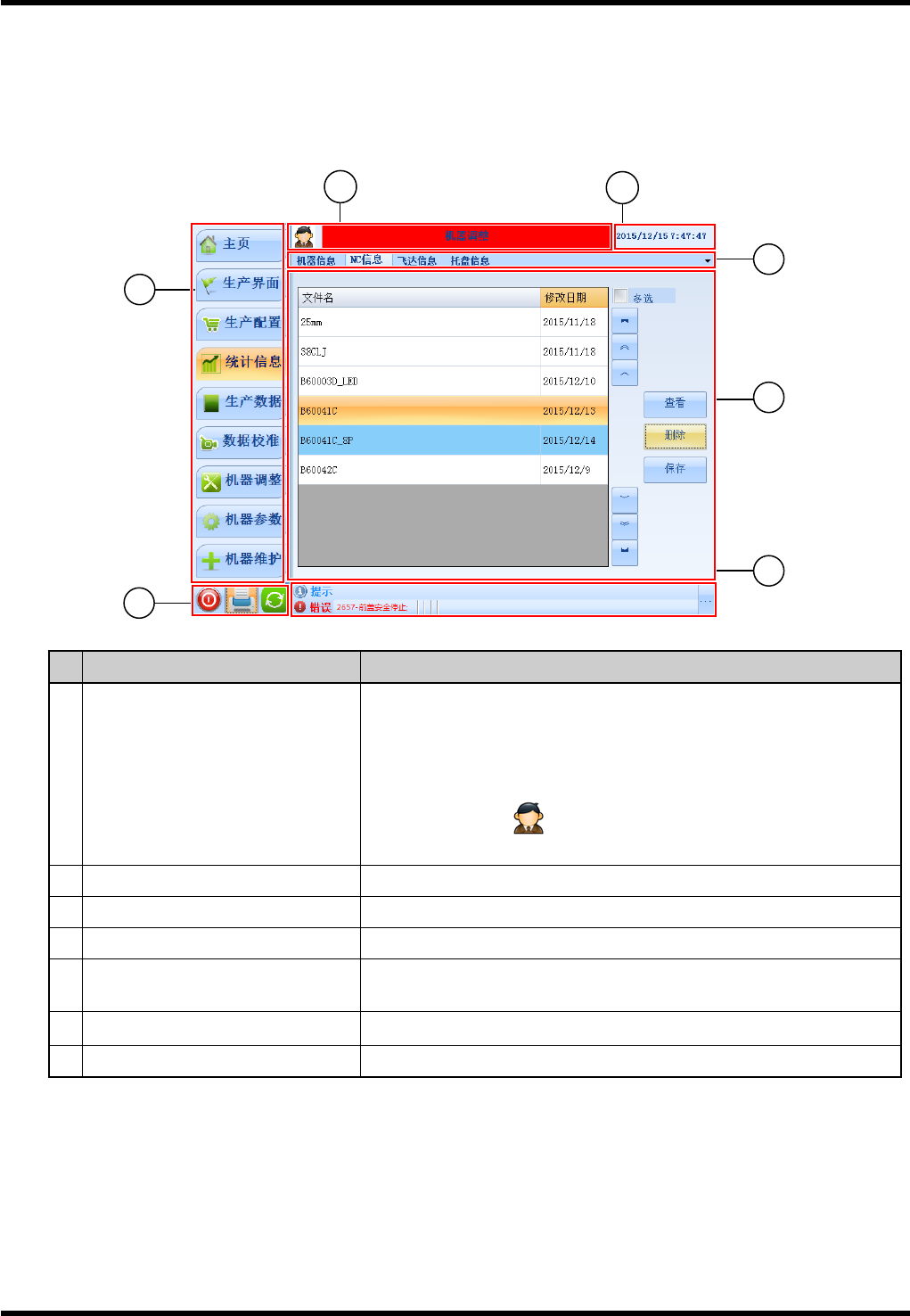

4.2.2 关于彩色触摸屏
本机器的操作，是使用彩色触摸屏和操作面板来进行的。在此就彩色触摸屏的基本操作进行说明。
彩色触摸屏的构成
彩色触摸屏的构成如下：
No.
名称
说明
1
显示操作级别、菜单名称和机器状
态的区域
用图标显示当前所处的操作级别。
用颜色显示当前的机器状态。(蓝色=正常状态；紫色=
未进行原点复归；
红色=机器运行出错；灰色=与运动控制器通讯失败)
菜单名称与主菜单中显示的内容相同。
(例) 上述的画面中：
显示的是用工程师(
)模式、正 在 处于机器
调整界面、机器存在错误
信息。
2
显示日期、时间的区域 显示当前的公历日期、时间。
3
主菜单
分配各菜单的按钮。
4
子菜单区域 显示各菜单模式中可使用的按钮。
5
功能区域
配有常用功能。
(=
=
请参照
‘4.2.3
功能键
’ )
6
状态显示、按钮和信息显示区域
显示本机器的状态以及信息、和进行操作的按钮等。
7
错误及提示信息显示区域
显示本机器存在的错误信息及当前操作的相关提示信息。
3
4
1
5
2
6
7
NB168
操作手册
4.2-4

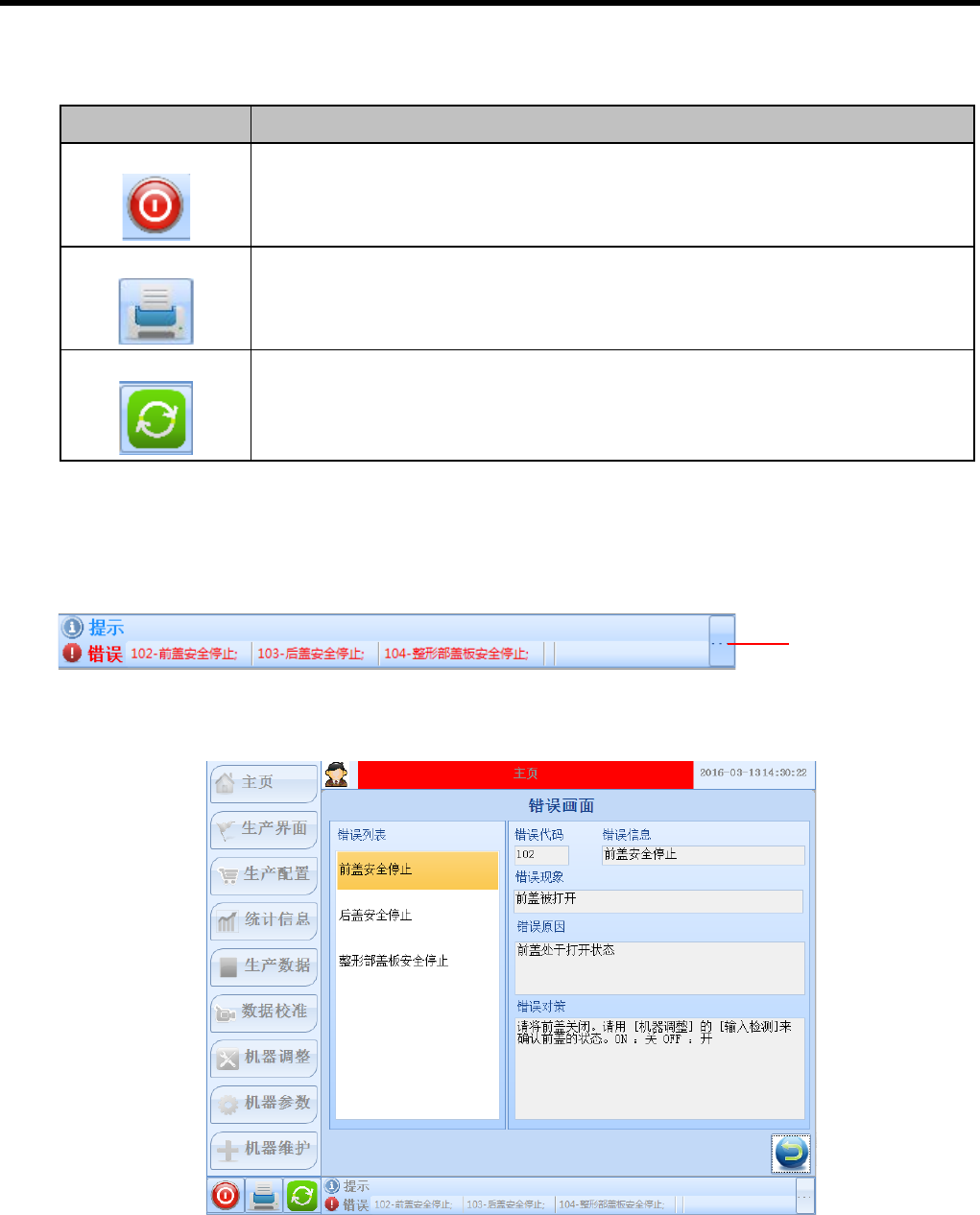

4.2.3 功能键
在画面下部的功能键中分配有各种功能。
功能键
功能
关机键
在将主开关 OFF 前，按动该功能键的话，就关闭所有程序。
保存画面
当前画面的保存。
返回
清除机器的当前错误。
4.2.4 错误详细信息
在画面下部的错误及提示信息显示区域的最右侧是“错误详细信息”按钮，点击该按钮，将打开错误详细信息
窗口。
错误详细信息窗口如下：
错误详细信息按钮
