6.2.2 生产中常见的错误
插入错误
可能是 NC 数据的 XY 座标的数据存在错误。
可能是元件数据的元件高度数据存在错误。
缺料错误
在供料器的终端检测出元件用完。
识别错误
可能是 NC 数据中的 X-Y 座标、插入角度和跨距
错误。插件机初始设定数据可能有错。
6.2.3 出现插入错误后的操作
出现插入错误后的操作随自动补插选项而异。
在 [机器参数] [操作设置] 的 ‘补插参数’
项 目 ，对 ‘自动补插’ 选项进行设定。（将‘自
动补插’选项设定为[ON]的话，则在插入出
错后会进行自动补插元件。‘自动补插次数’决
定了单个元件进行自动补插的最大次数）。

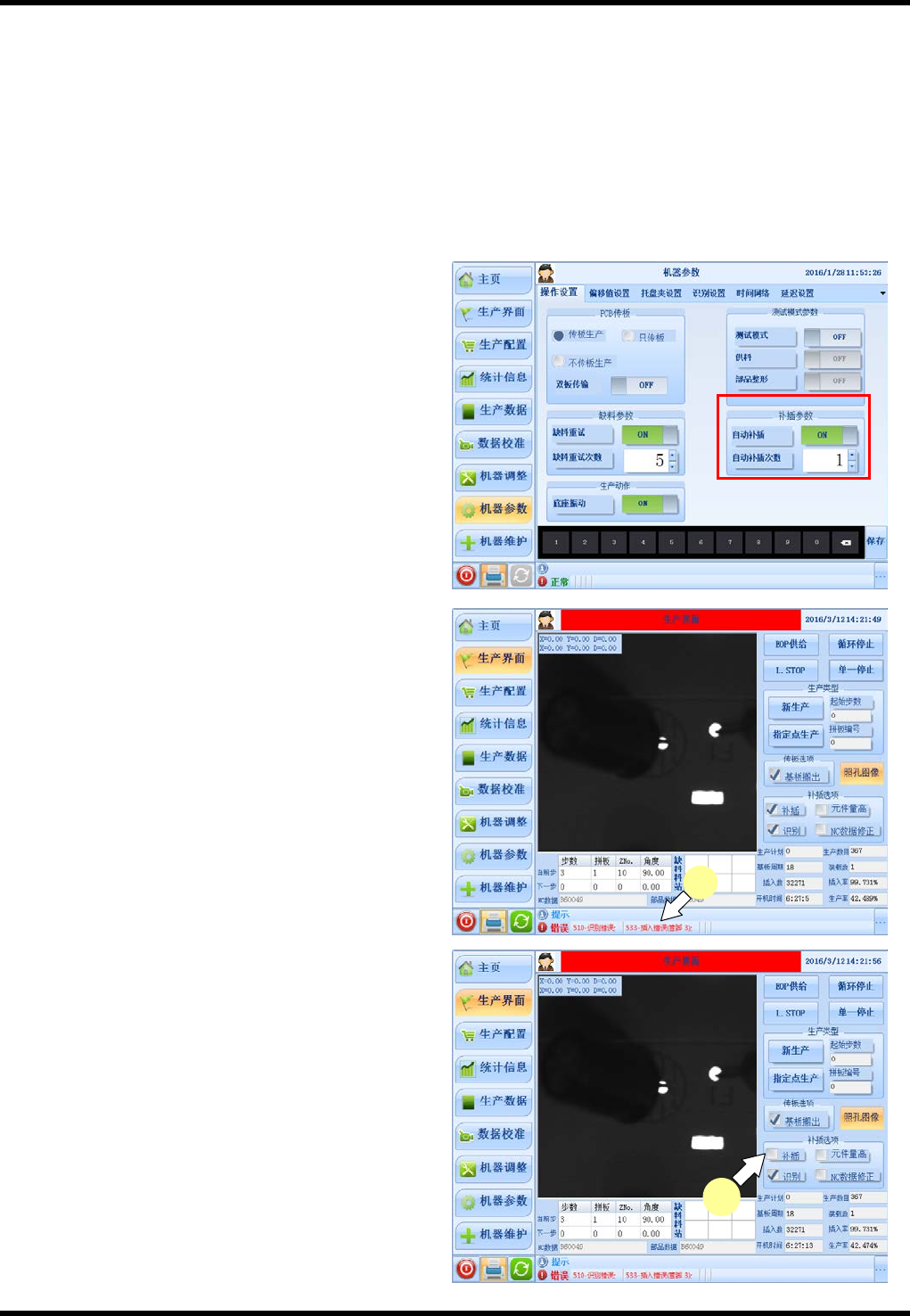

处理插入错误的步骤(关闭自动补插)
2.
1. 当出现插入错误时，插件机显示出错信息并停
止运行。
2. 对出现插入错误的元件进行补插。
(1) 按下 <开始> 后，就对插入错误的元件进
行补插。
(2) 补插完成后，机器自动继续下一个插入点
的生产。
3. 要跳过出现插入错误的区段时，不执行步骤 2
的动作，进行以下的操作。
(1) 点击画面上的 [补插] ，取消补插选项。
(2) 按下<开始>，跳过这个插入错误的元件，进
入下 一插入点的生产。
=提示=
当补插的元件出现插入错误时，也按上
述相同步骤进行操作。
处理插入错误的步骤(开启自动补插)
3.
1. 当出现插入错误时，插件机会自动进行补插元
件
2. 若补插成功，机器自动继续生产。
3. 机器可以尝试多次自动补插，次数由参数‘自动
补插次数’决定。若补插都失败，机器显示出错
信息并停止运行
3
1
NB168
操作手册
6.2-3
6.2.4 NC数据校准功能 (数据校准)
可以在识别画面，一边确认基板的孔位置，一边进行 XY 坐标的校准。
本功能可用于 ‘单一停止’ 作用模式。
NC 数据校准的步骤
1.

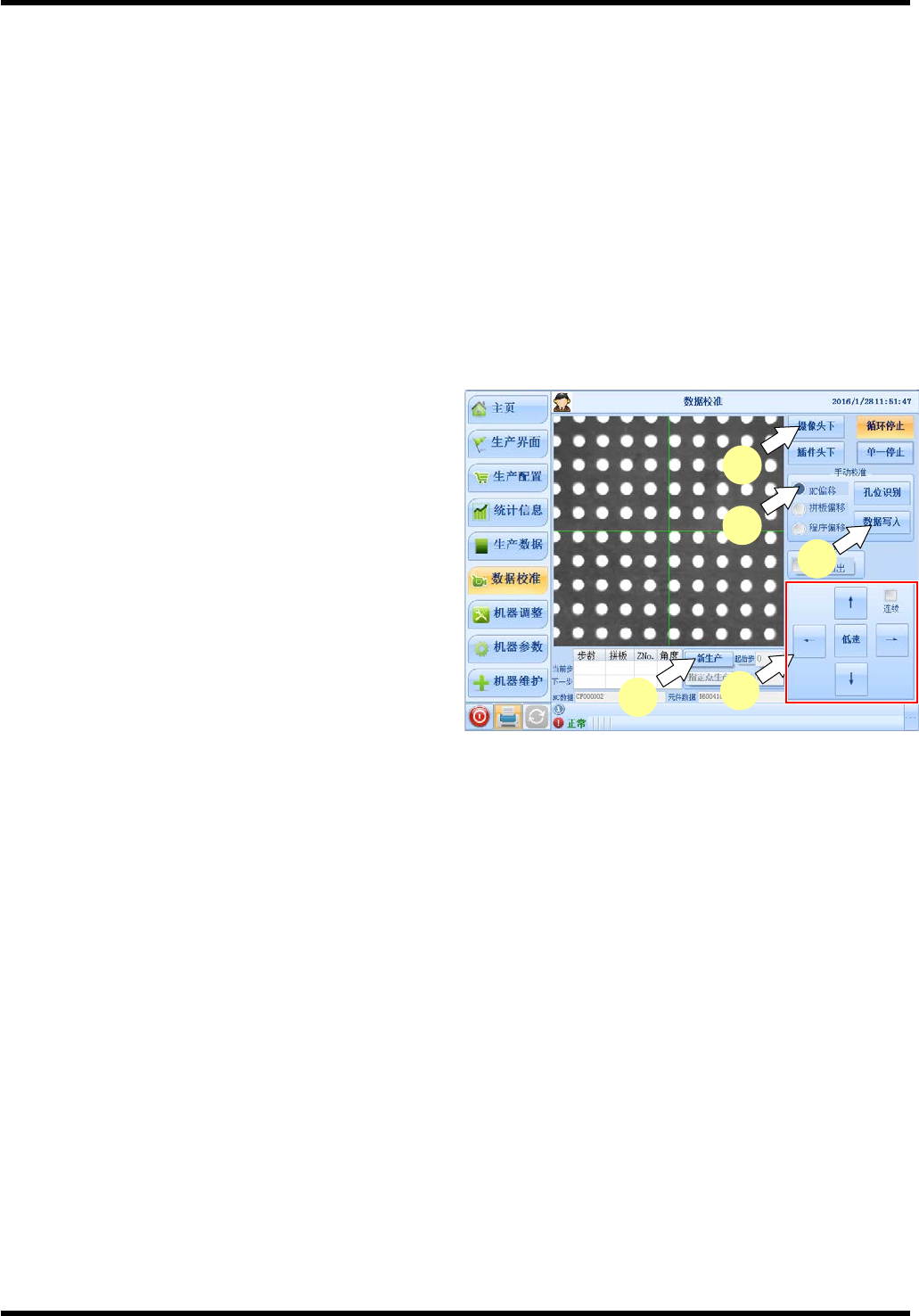

1. 调出校准画面
按动主菜单上的 [数据校准] 按钮。
2. 选择 NC 示教模式
(1) 点击 [新生产] 。
(2) 点击 [NC 偏移] 。
(3) 点击 [摄像头下] ，将 X-Y 工作台移到摄
象机下面。
(4) 在左下角的识别画面，确认基板上的插入
点，按下方向键，使 XY 工作台移动。
(5) 点击 [数据写入] 按钮，将校准数据更新入
NC 数据。
=提示=
当基板为拼板时，可通过按[NC 偏移]或
[拼板偏移]，对要变更的数据进行选择。
如对[拼板偏移]进行数据校准，则影响该
拼板内的所有插入点位置。
对[NC 偏移]进行数据校准，只影响该插
入点的位置数据。
点击 [孔位识别] 按钮，就执行圆孔识别，
在偏差不大的情况下，能自动移动基板校
准孔位。
3. 画面的返回
数据校准结束后请按主菜单内按钮切换到其他界面。
6.2.5 程序偏移量校准功能
与 NC 数据偏移量校准过程基本相同，只需要在 2（2）步改成点击[程序偏移]即可
(3)
(5)
(4)
(2)
(1)
