NB168 操作手册 3.5 -1 3.5. 适用元件 3.5.1 适用元件 一览 NB168 可以插入的 元件尺寸和编带 规格如下所示 。 此插入元件规 格是 ，为了维持 设备运转和品 质的重要内容 ，请必须满足 以下条件。 单位 : m m 径向编带元件 NB168 标准类型 H 16 ~ 20 ∗ 1 Ho 16 ~ 20 Hn Max. 23 HT Max. 41 L Max. 22.5 W Max. 12 ∗ 1 D Max.…
NB168
操作手册
3.4-4
NB168
操作手册
3.5-1

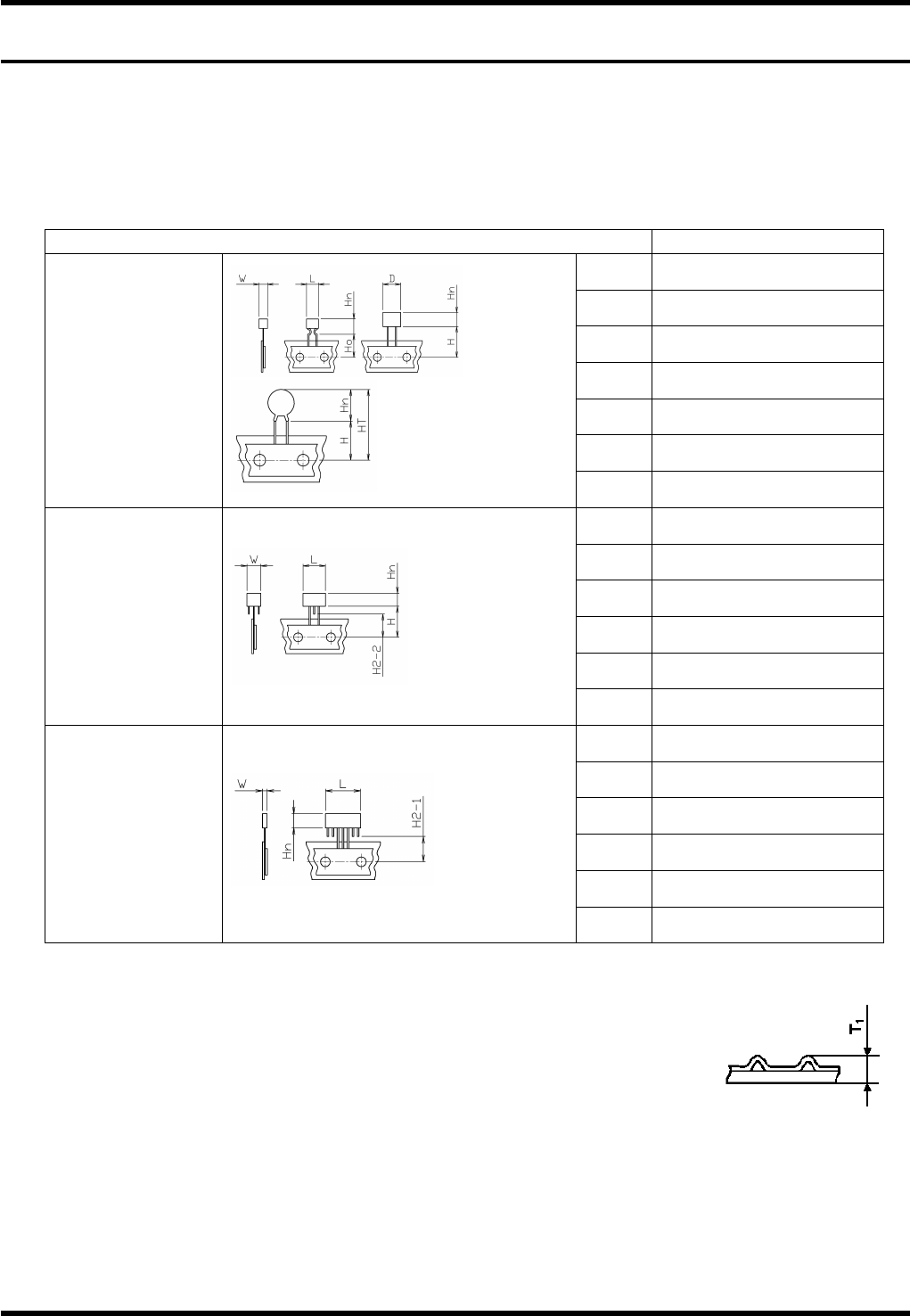

3.5. 适用元件
3.5.1 适用元件一览
NB168 可以插入的元件尺寸和编带规格如下所示。
此插入元件规格是，为了维持设备运转和品质的重要内容，请必须满足以下条件。
单位 : mm
径向编带元件
NB168
标准类型
H
16 ~ 20
∗
1
Ho 16 ~ 20
Hn Max. 23
HT Max. 41
L Max. 22.5
W
Max. 12
∗
1
D
Max. 13
∗
1
Spare Leg 类型
H
16 ~ 20
∗
1
Hn Max. 23
H2-2 Min. 16
HT Max. 41
L Max. 22.5
W
Max. 12
∗
1
直插型
H
16 ~ 20
∗
1
Hn Max. 23
H2-1 Max. 16
HT Max. 41
L Max. 22.5
W
Max. 12
∗
1
即使是 JIS 规格编带，元件的详细尺寸和产品强度随生产厂家不同而异，使用时，请先试插件进行确认。
元件形状需以底带为中心保持左右对称。
包括引脚线端子的编带总厚度(T
1
)，需要Max. 1.5 mm。
有 Spare Leg 的元件(半固定电位计、连接器等)并且伸出基板下面的情况时，
根据伸出量和 Spare Leg 的位置情况，有可能会碰触到扭曲刀刃，
从而造成插入错误或者扭曲状态不良的现象。
=
注意=
能够插入元件的尺寸，选择的插入夹有变化，请确认。
== 详细内容，请参阅 “对于元件规格的最适夹头种类”。
电阻
･陶瓷电容器
电解电容器
径向异型元件
等
半固定电位器
轻触开关
径向异型元件
等
电阻网络
电容器网络
连接器
等
NB168
操作手册
3.5-2

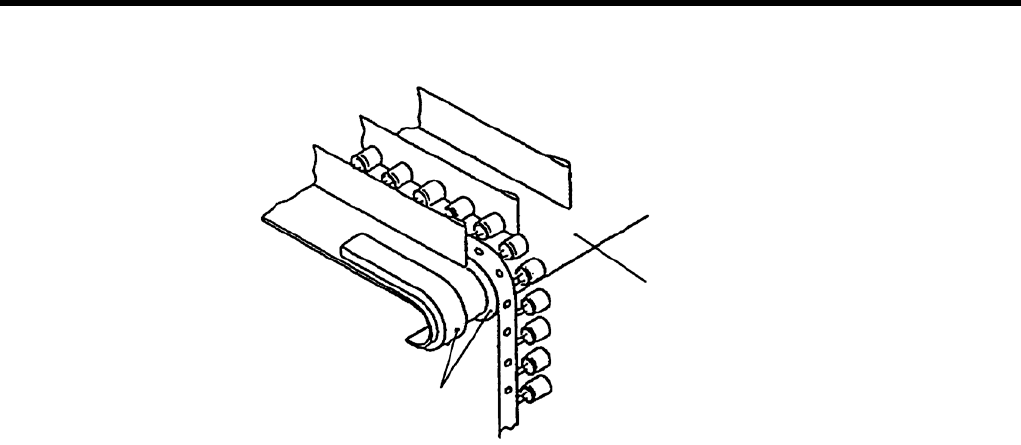

使用大型 (W = 10 mm以上或者D = 10 mm以上) 的元件时，请在顶部的元件通路安装垫板
∗
。
∗垫板为选配件，详细情况请咨询本公司。
Z
轴、顶板
垫板
