NB168 操作手册 3.7 -2 3.7.2 基板上的相 邻间距条件 由插入 夹头产生 的插入时的死区 插入夹 头的退避 动作时的死区 5 mm 间距规格 7.5 mm 间距规格 10 mm 间距规格 5 mm 间距规格 7.5 mm 间距规格 10 mm 间距规格
NB168
操作手册
3.7-1
3.7. 插入条件

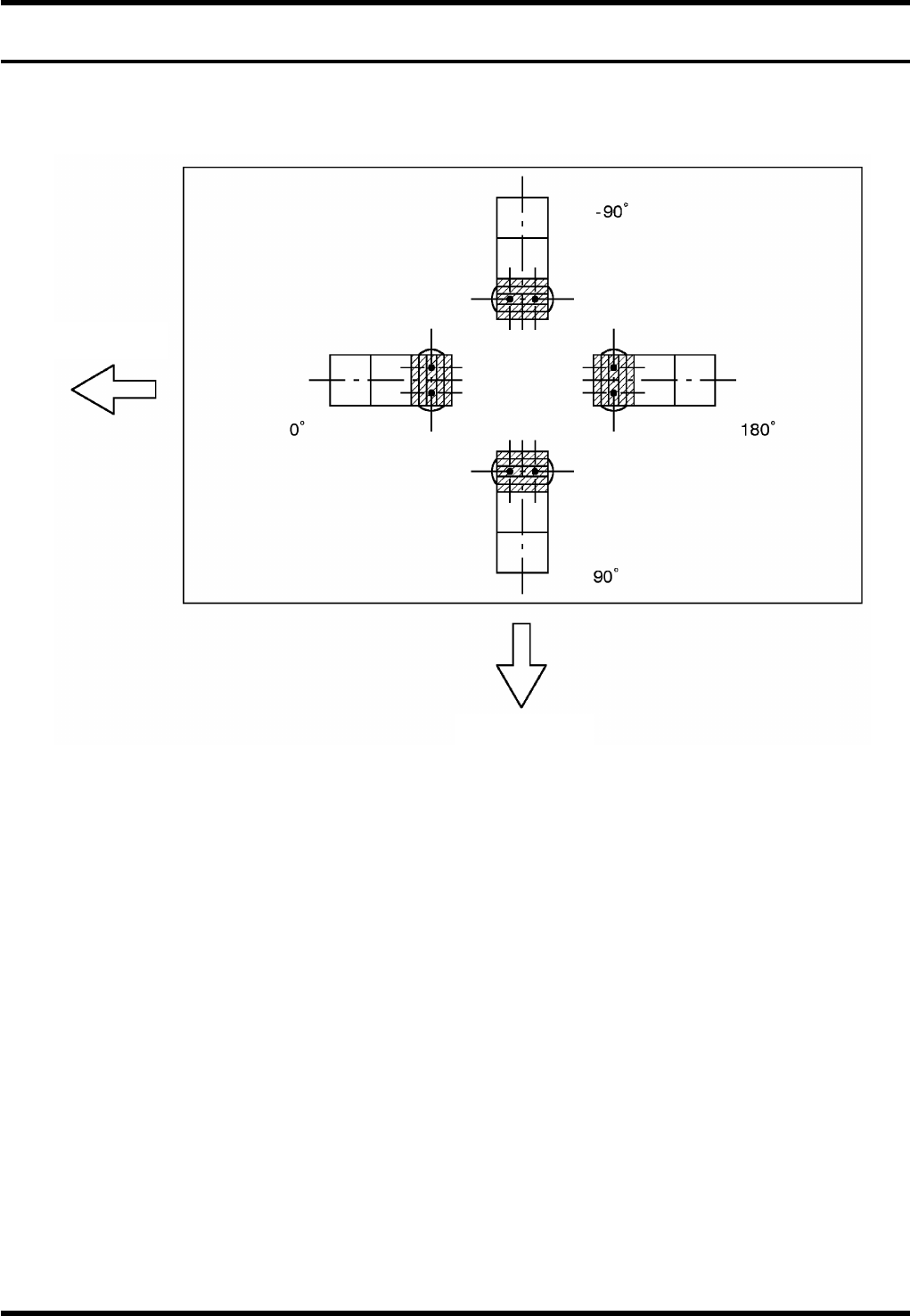

3.7.1 插入夹头的退避方向
基板流动方向
机器的跟前侧
NB168
操作手册
3.7-2

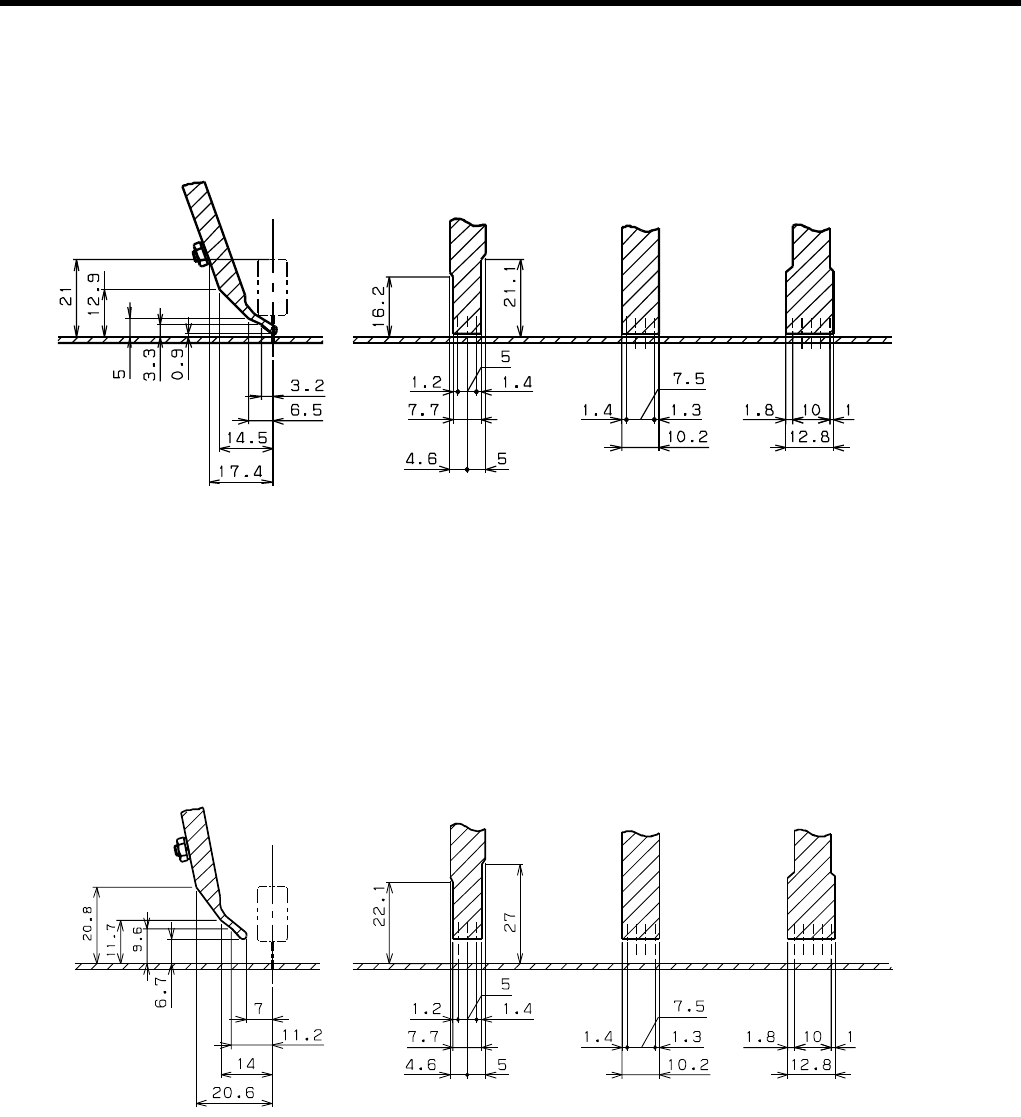

3.7.2 基板上的相邻间距条件
由插入夹头产生的插入时的死区
插入夹头的退避动作时的死区
5 mm 间距规格 7.5 mm 间距规格 10 mm 间距规格
5 mm 间距规格 7.5 mm 间距规格 10 mm 间距规格
NB168
操作手册
3.7-3

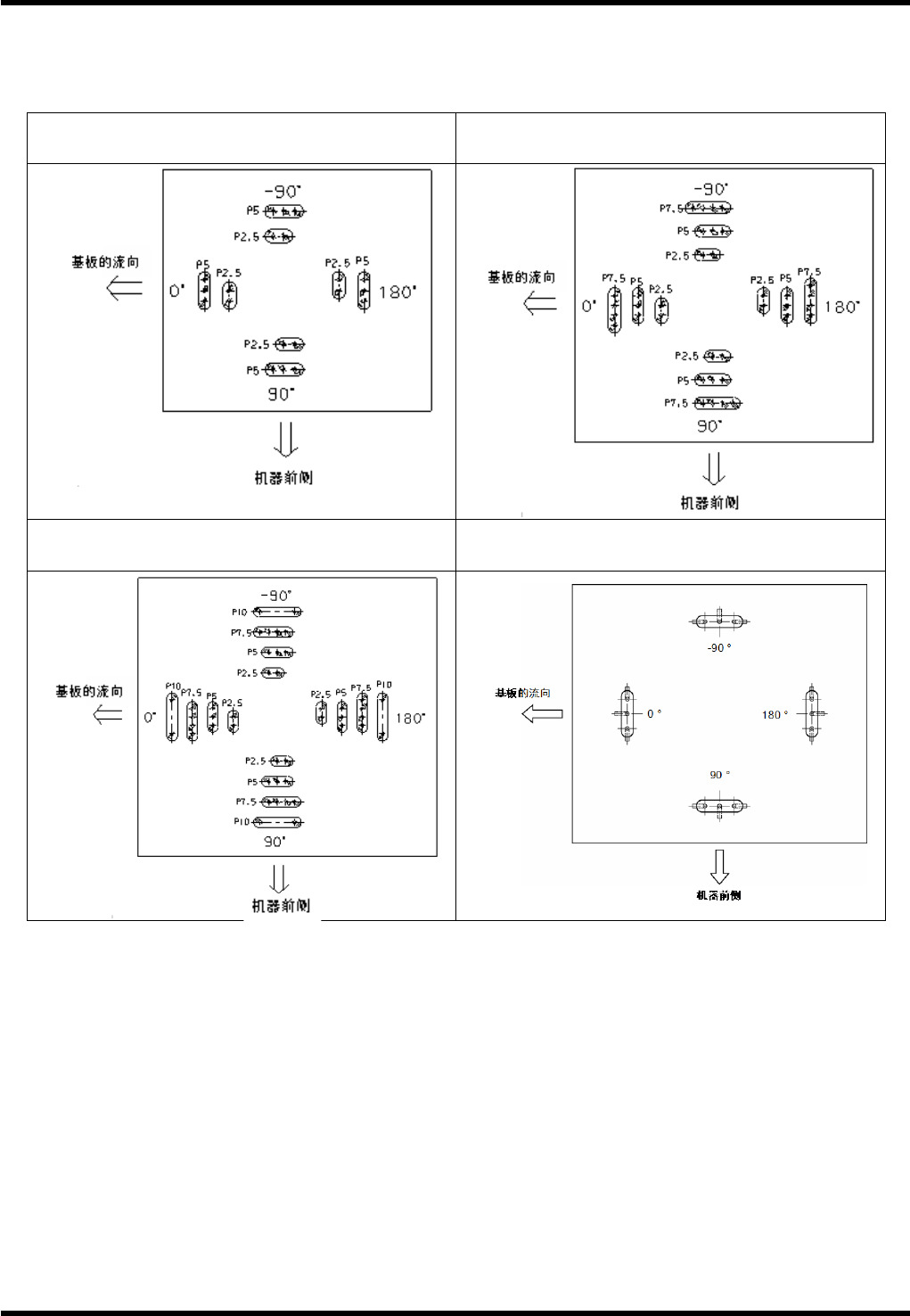

3.7.3 基板下的邻接条件
铁砧扭曲的弯曲方向
从基板上方看到的铁砧扭曲的弯曲方向
N
扭曲
5 mm
间距规格
N
扭曲
7.5 mm
间距规格
N
扭曲
10 mm
间距规格
T
扭曲
