NB168
操作手册
6.1-1
6.1. 生产准备
6.1.1 生产准备时的调整
在进行生产准备之前，需要根据基板的尺寸作出以下调整。
调整不同的基板宽度
上料器、下料器： 轨道宽度
X-Y 工作台，定位器： 导轨宽度，基准销位置
调整方法
上料器 / 下料器
轨道宽度的调整步骤
1.
1. 转动旋钮、松开轨道。
2. 以手动方式，将可动轨道调整到基板的宽度，固定旋钮、锁定轨道。(将轨道宽度调整到比基板宽 0.3 mm 左
右。)
可动轨道
NB168
操作手册
6.1-2
X-Y 工作台
导轨宽度的调整步骤
2.
1. 拧松固定可动轨道的挡块的螺栓 1 和螺栓 2 。
2. 以手动方式将可动轨道调整到基板的宽度，调整后拧紧螺栓 1 和 2 直至被锁定在正确的位置上。
(将轨道宽度调整到比基板宽 0.3 mm 左右。)
基准销调整步骤
3.
1. 拧松螺栓 2。
2. 移动杆 R，调整定位销，使之处于基板椭圆形孔的中央，拧紧螺栓 2。
=
提示=
拧紧螺栓 2 直到导轨与杆之间的间隙为 0.5 mm。
杆 R
导轨
0.5 mm
螺栓 1
可动轨道
螺栓 2
螺栓 2
可动轨道
NB168
操作手册
6.1-3

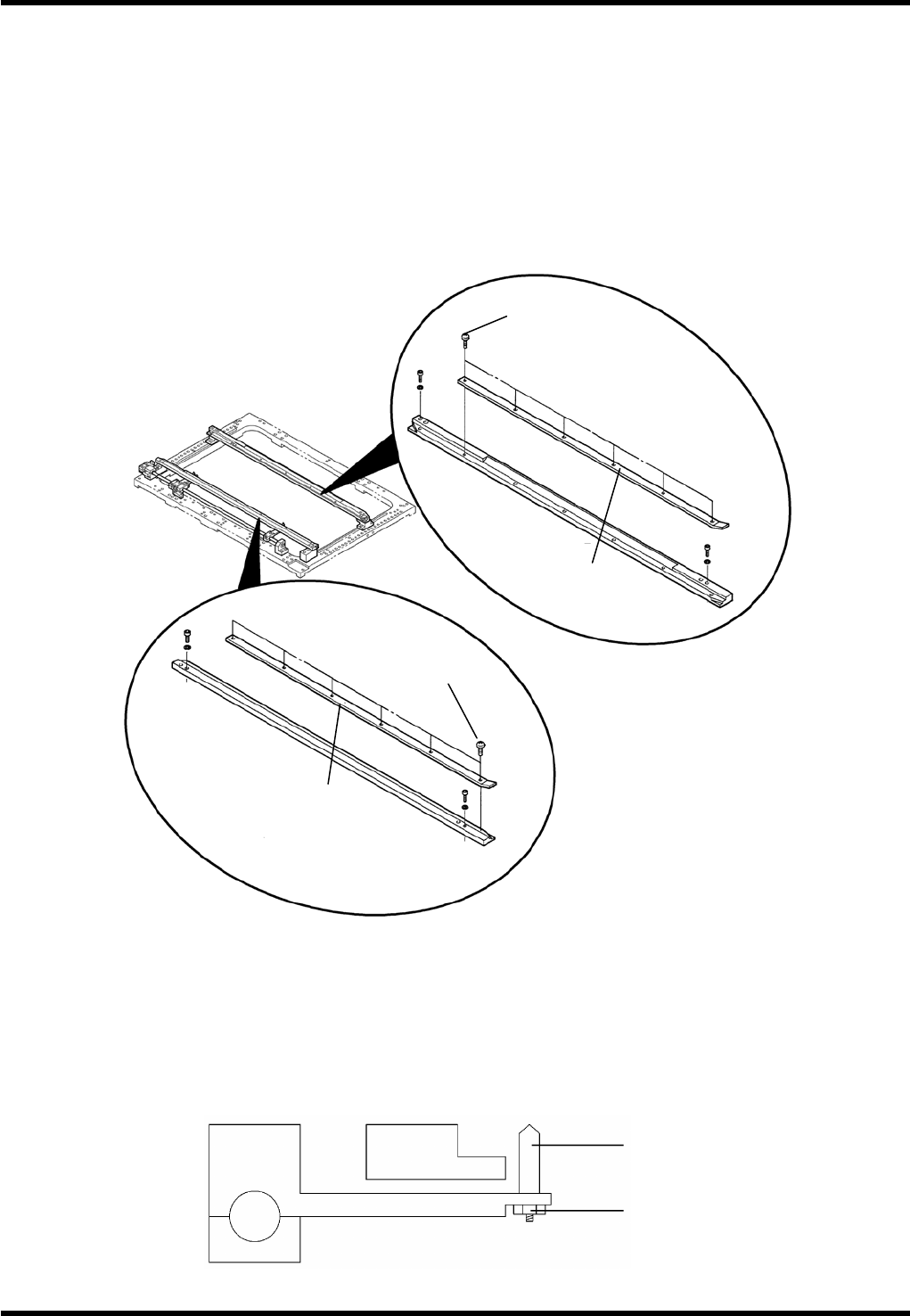

定位器调整
更换导轨
4.
1. 拧出螺钉 2 (6 件)，拆下导轨 (1)。
2. 安装和基板的厚度相当的导轨。
3. 拧紧螺钉 2 (3 件)，紧固导轨 (1)。
4. 拧出螺钉 3 (6 件)，拆下导轨 (2)。
5. 安装和基板的厚度相当的导轨。
6. 拧紧螺钉 3 (6 件)，紧固导轨 (2)。
更换基准销 (当基板基准孔直径改变时)
5.
1. 拧松螺母 1。(杆 L，R)
2. 更换成与孔径相配的基准销，然后拧紧螺母。
基准销
螺母
螺钉 2
螺钉 3
导轨(2)
导轨(1)
