NB168
操作手册
5.1-3

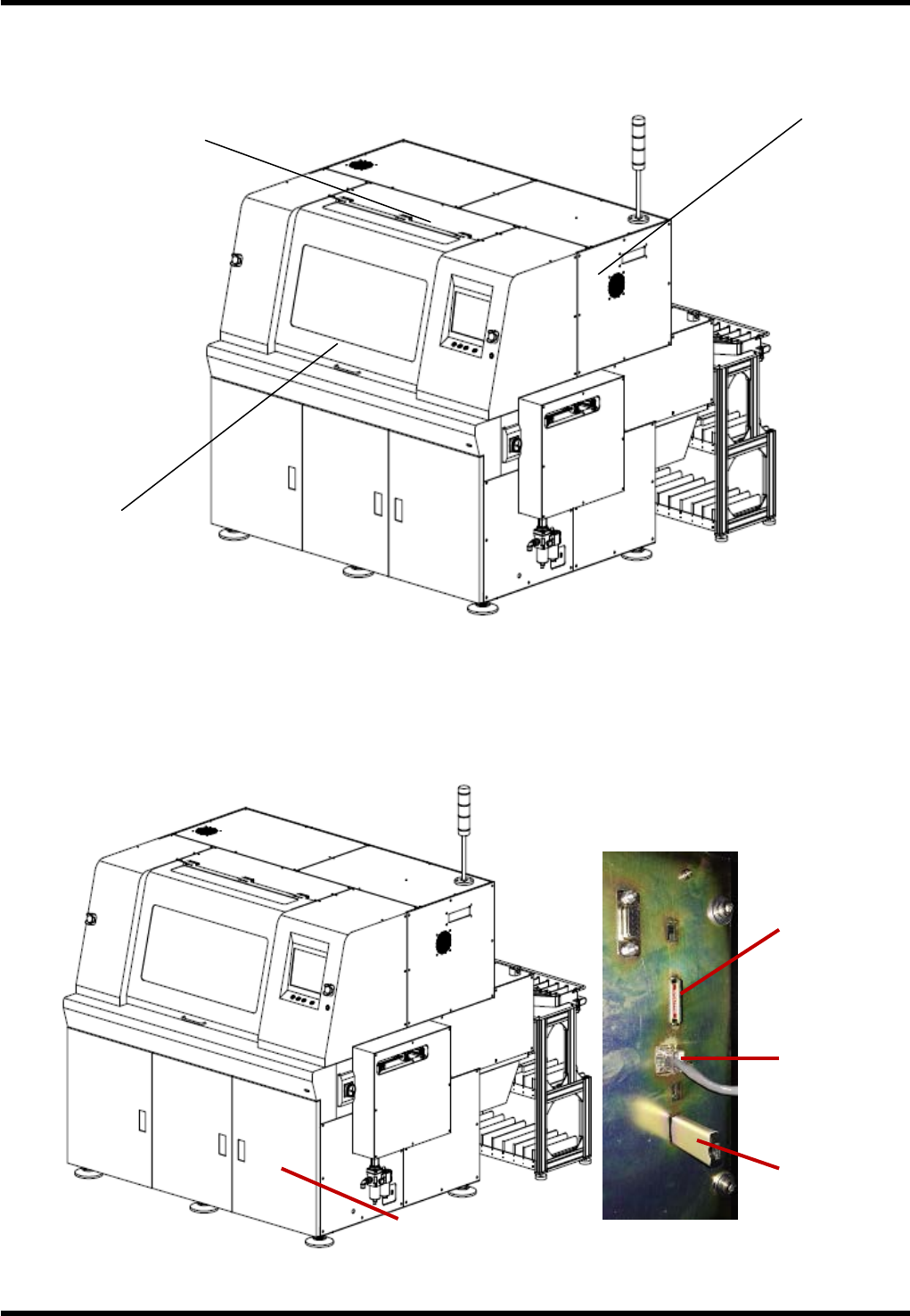

检查罩盖
3.
1. 确保所有罩盖都已关上。
=
注意=
在运行中，打开上图所示的各罩盖时，插件机会停止运行 (在初始位置) 以保安全。
检查主控制箱
4.
1. 打开机器前面右下角的小门，确认主控制箱前部的 SD 卡、USB 加密狗和网线都正常接入。
右下角小门
SD
卡
USB
加密狗
网线
整形部位门盖
前盖
后盖
NB168
操作手册
5.1-4
5.1.3 启动
接通电源的步骤
5.
1. 将主电源开关置于 ON。
6.
2. 按住<PC 启动>按钮开启电脑主机
=提示=
(1) PC 启动后，会自动运行软件程序，显
示安全停止画面（机器状态栏显示黄色标
志）。
(2) 如果设备内部的网络连接出错，机器状
态栏显示灰色标志。请检查主控制箱处的
网线连接状态。
7.
3. 按住 <开始>，解除安全停止状态
=提示=
(1) 安全停止状态就被解除，伺服电机打
开（需要将所有的安全罩盖关闭）。机器
状态栏显示紫色标志，表示机器开机后需
要进行原点复归。
NB168
操作手册
5.1-5
5.1.4 重新启动
当连锁功能动作、或因发生停电而本机器停机时，可按以下步骤重新进行启动。
当生产错误使机器在原点以外处停机时的操作步骤
8.
1. 将伺服锁定开关置于 OFF 位置。
2. 从 X-Y 工作台、上料器和下料器上取下基板。
3. 用手动手柄转动 H 轴，使循环定时器的角度对准机械原点(11° ~ 14°) 。
=提示=
按动机器调整菜单的 [伺服开关] ，可以对循环定时器的角度进行确认。
另外，也可以根据机器正面的 H 轴原点 LED 灯的亮灯情况，来确认有无机械原点。
4. 关上所有安全防护盖。
5. 将伺服锁定开关置于 ON 位置。
6. 取消安全停机。
按下 <开始>
7. 原点复归，将轴移回到它的原来位置。
8. 选择 [生产界面]。
9. 开始生产。
按下 <START(开始)>
当插件机由于生产错误而停止运行时 (停在机器原点)；
9.
1. 关上所有安全防护盖。
2. 取消安全停机。(插件机回到实行联锁前的模式)。
按下 <开始>
发生停电而使机器停止时
10.
1. 请按照投入电源的步骤进行操作。
2. 机器在机器原点以外处停止时，请按照上述 1. ~ 9.的步骤进行操作。
