NB168-操作手册.pdf - 第131页
NB168 操作手册 6.4 -2 6.4.3 将编带元件 放到 飞达 上 在此，对将编带 元件装到飞达 上的步骤进行 说明。 编带元件 的安装步骤 1. 1. 将编带元 件装入供给部 的导板中。 2. 将编带元 件装到元件 飞达 上。 3. 请使用机 器调整菜单上 的手动进给功 能，将编 带元件移动到元 件飞达的端部 。 = 提示 = 可一次同时使 10 个飞达动作。 元件 飞达（供料器） 编带元件 供给部导板 编带元件
NB168
操作手册
6.4-1
6.4. 元件的设定
元件的设定需进行以下的作业。
元件的整理 (→6.4.1)
将扁平包装放入到元件盒中 (→6.4.2)
将编带元件放到飞达上 (→6.4.3)
6.4.1 元件的整理
将要插入的元件装到扁平包装中之后，再将扁平包装放进元件盒中。
=
注意=
请注意不要让扁平包装内的元件乱缠在一起。
6.4.2 将扁平包装放入到元件盒中
在此，将装有径向编带元件的扁平包装放入元件盒中。
=
注意=
装入扁平包装时，请不要搞错装入到元件盒中的安装位置。
元件盒上 : 安装高度 Max.360 的扁平包装
元件盒下 : 安装高度 Max.360 的扁平包装和卷盘
径向编带元件
扁平包装
扁平包装
元件盒（上）
元件盒（下）
NB168
操作手册
6.4-2
6.4.3 将编带元件放到飞达上
在此，对将编带元件装到飞达上的步骤进行说明。
编带元件的安装步骤
1.
1. 将编带元件装入供给部的导板中。
2. 将编带元件装到元件飞达上。
3. 请使用机器调整菜单上的手动进给功能，将编
带元件移动到元件飞达的端部。
=提示=
可一次同时使 10 个飞达动作。
元件
飞达（供料器）
编带元件
供给部导板
编带元件
NB168
操作手册
6.4-3

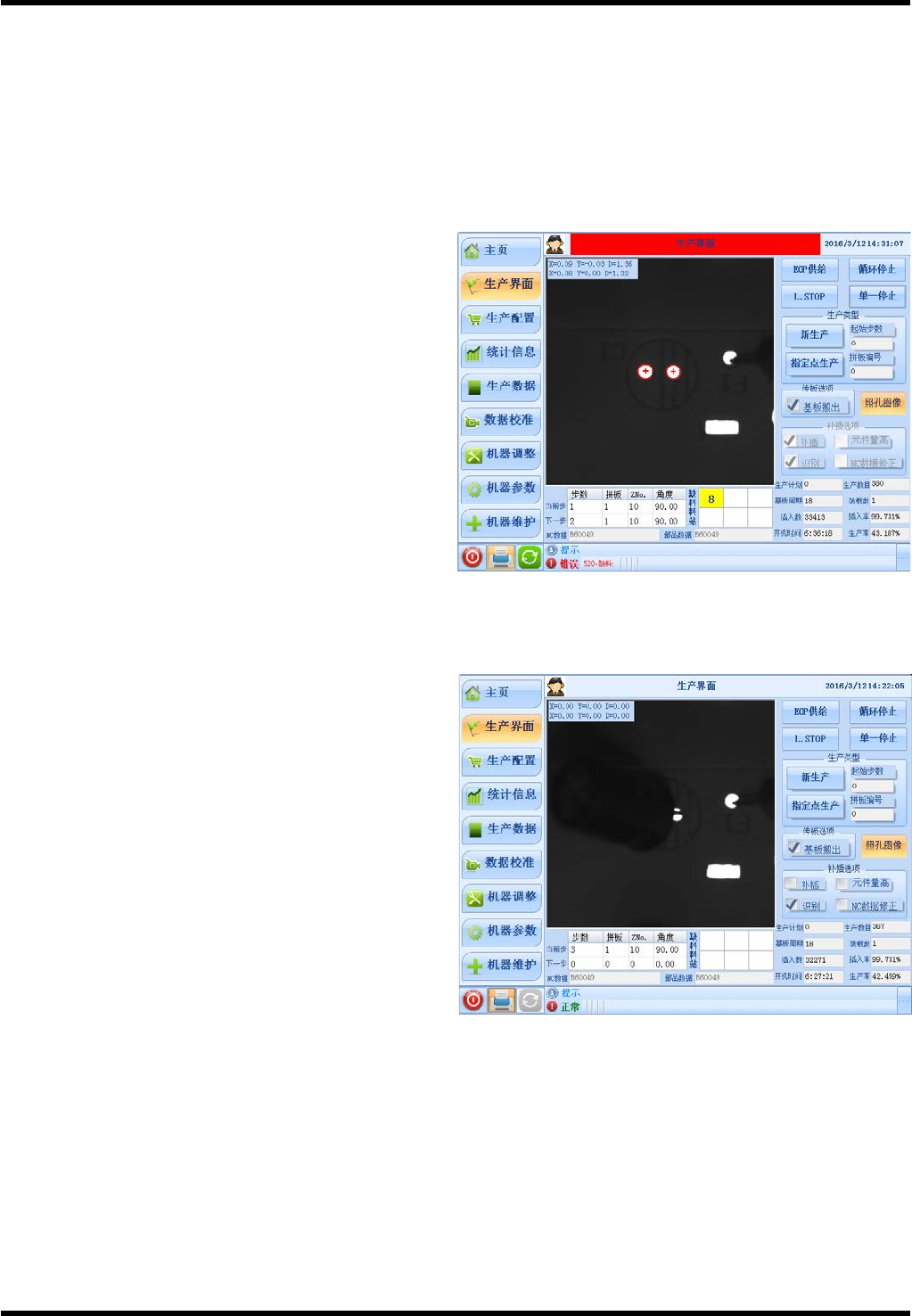

6.4.4 生产过程中的补料
NB168 是以终端检测来进行元件用完的检测的。
在终端检测出元件用完之前，就知道了元件用完时，可以用接续编带的方法，即使在生产过程中，也能实施元
件补料。
机器因元件用完而停止运行时的元件交换的方法
终端检测到元件用完时，在画面上显示元件用完的
信息。
检测到元件用完时，黄色信号灯会闪烁。
可以从缺料飞达的项目中，来确认发生元件用完的
飞达号码。
元件补料完成后，请按<复位>键清除缺料信息。然
后继续生产。
