NB168 操作手册 4.1 -4 元件供 给部 将从元件盒取出 的编带元件引 导到料架去。 飞达 是将元件供给部 送来的编带元 件一个一个地 切断，送到托 盘去的装置。 元件搬 送部 是将从飞达接受 到的编带元件 搬送到传送夹 头去的装置。
NB168
操作手册
4.1-3
基板搬送部

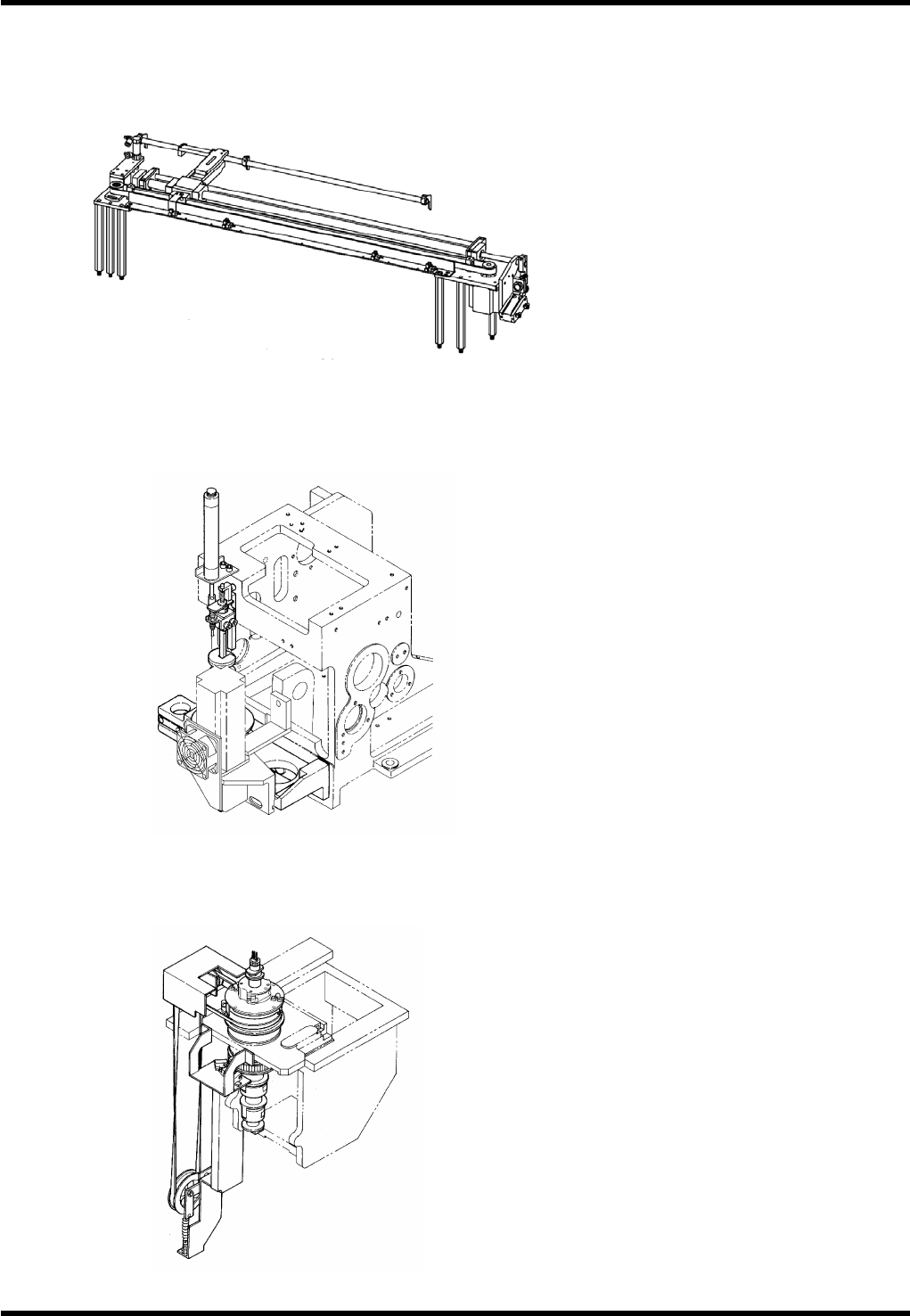

将基板从上料器输送到 X-Y 工作台上，并将它从工作台输送到下料器。
插件头
将从传送夹头处接受到的径向元件插入到印刷基板的任意位置。
砧座部
对于径向元件的引线，在印刷基板下面进行切断和弯角。
NB168
操作手册
4.1-4
元件供给部

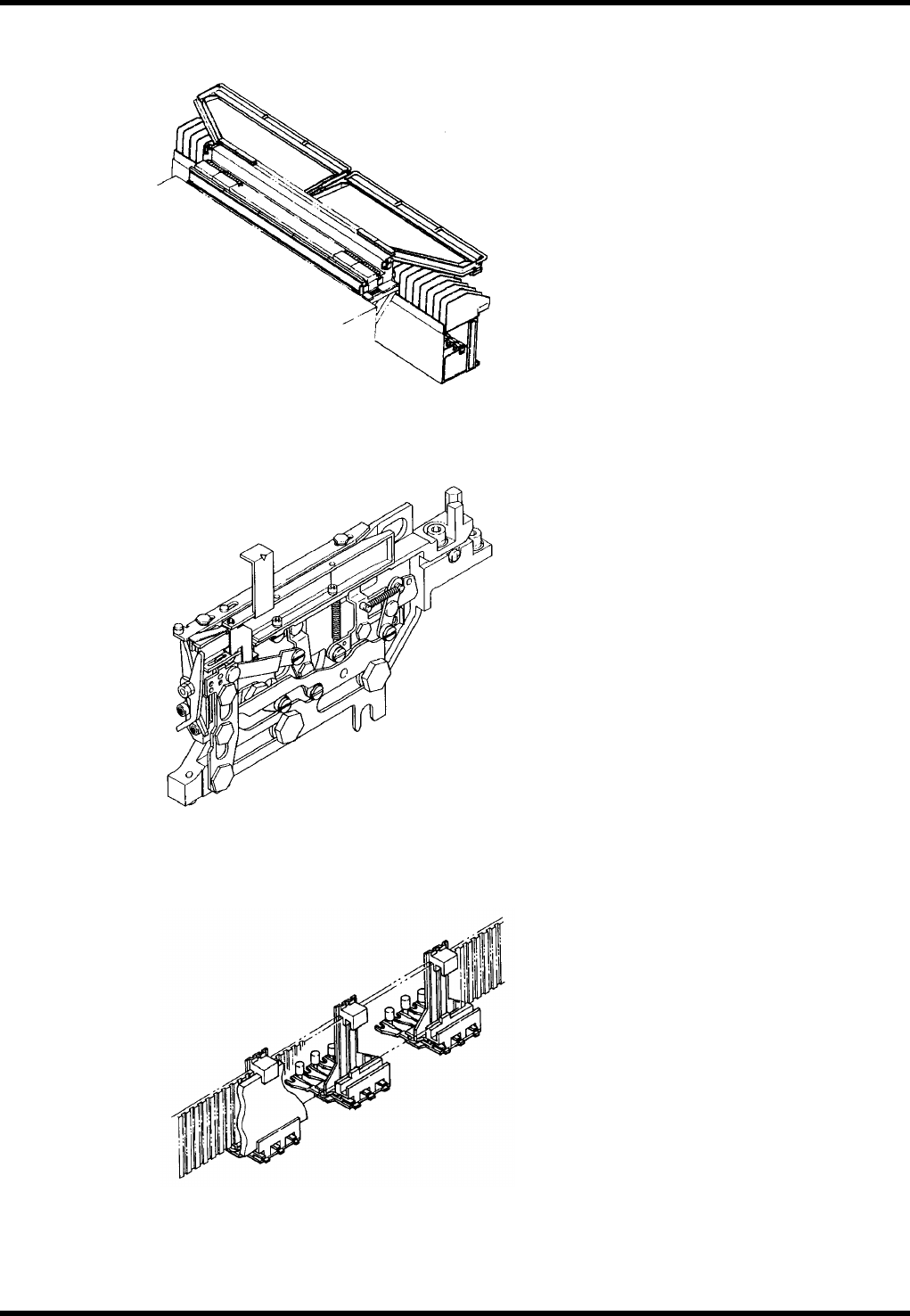

将从元件盒取出的编带元件引导到料架去。
飞达
是将元件供给部送来的编带元件一个一个地切断，送到托盘去的装置。
元件搬送部
是将从飞达接受到的编带元件搬送到传送夹头去的装置。
NB168
操作手册
4.1-5

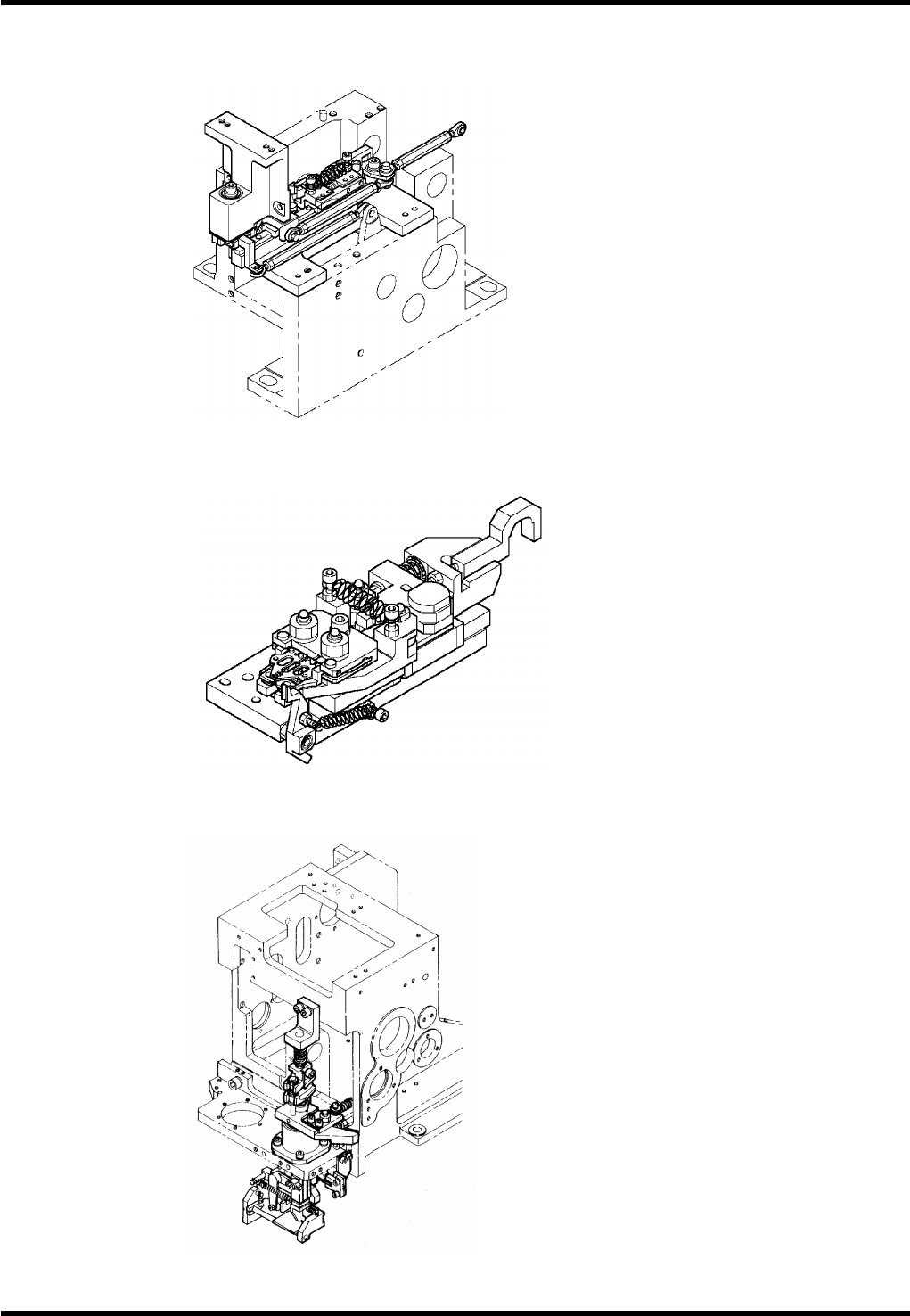

元件定位部
是对元件主体的倾斜进行修正的装置。
V 切割部
为了使元件的引脚容易插入基板，在对引脚的端部进行 V 切割的同时，切掉编带部分的装置。
传送夹头部
是将从元件搬送部接受到的元件移交给插件头的装置。
