NB168 操作手册 4.1 -1 4.1. 装置整体 在这里对主要装 置的配置和各 主要装置的名 称和功能概要 进行说明。 4.1.1 整体图 元件供给部 砧座部 元件定位部 V 切割 部 下料器 X-Y 工作台 基板搬送部 上料器 元件 搬送部 料架 插件头 传送 夹头部
NB168
操作手册
4-2
4. 各部位的说明
本章说明插件机的设备概要。
NB168
操作手册
4.1-1
4.1. 装置整体
在这里对主要装置的配置和各主要装置的名称和功能概要进行说明。
4.1.1 整体图
元件供给部
砧座部
元件定位部
V
切割部
下料器
X-Y
工作台
基板搬送部
上料器
元件搬送部
料架
插件头
传送夹头部
NB168
操作手册
4.1-2

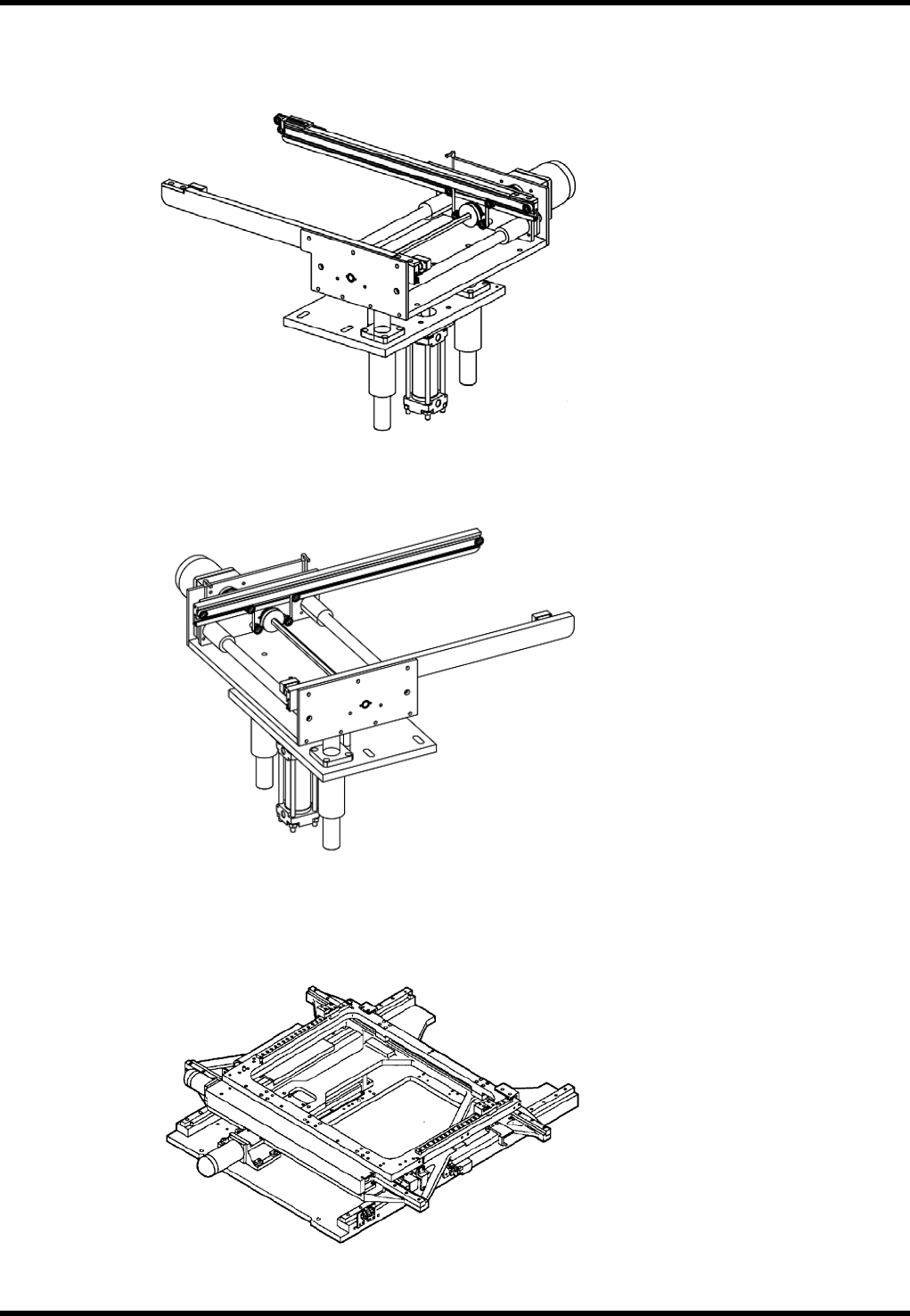

上料器 / 下料器
上料器：在插入元件前将基板输送到 X-Y 工作台上。
下料器：在插入元件后将基板送出 X-Y 工作台。
X-Y 工作台
将基板输送到插件位置。
