NB168
操作手册
3.4-2

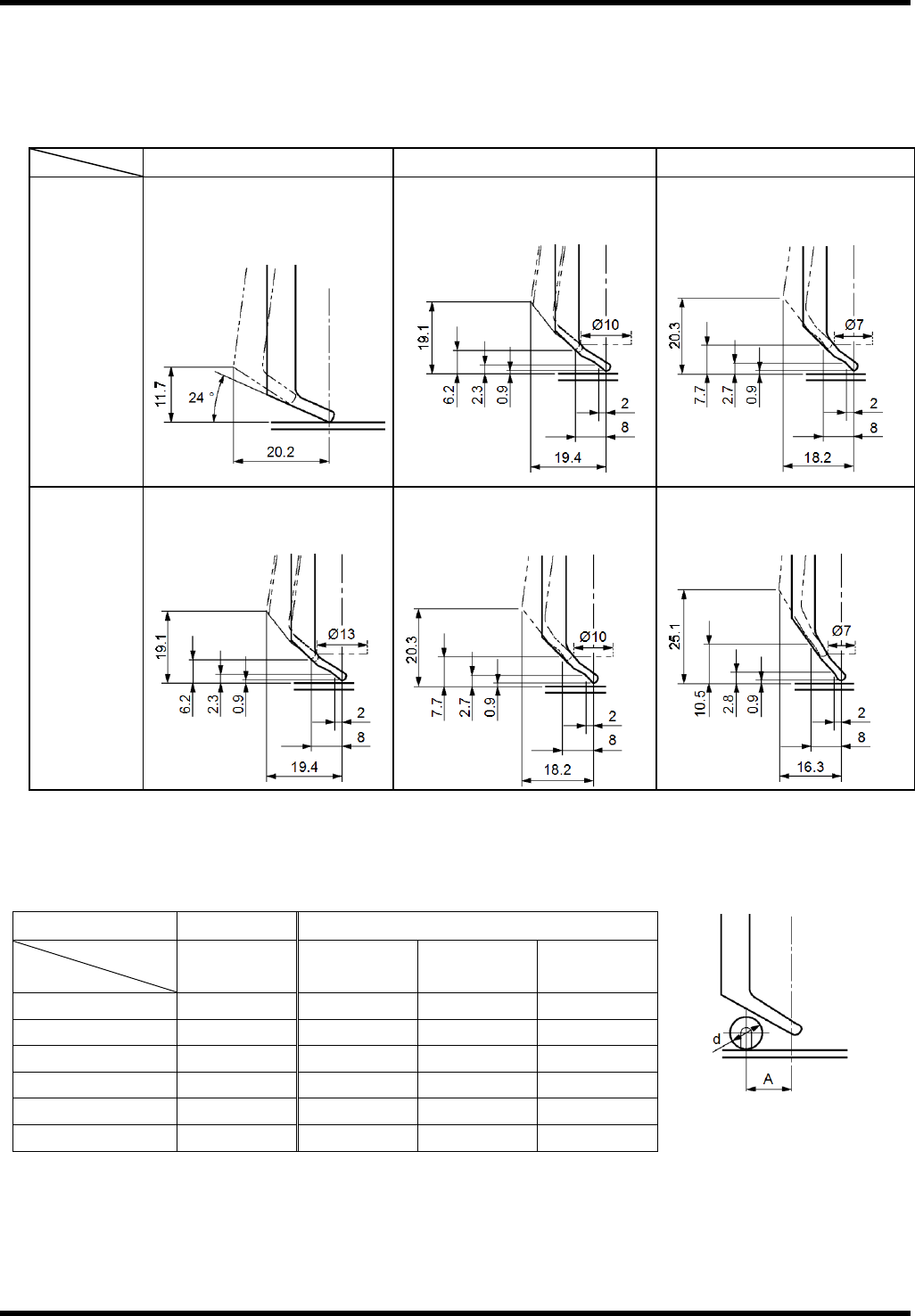

3.4.2 针对元件规格的最佳插入夹种类
死区为最小范围时，请从下表中选择恰当的插入夹。
交货后，需要变更插入夹时，请事先联络。
有关个别规格插入夹请咨询本公司。
D = φ13
以下
D = φ10
以下
D = φ7
以下
H=16
以上
A-01
(个别规格)
A-11
(
标准
)
B-12
(个别规格)
H=18
以上
A-11
(
标准
)
B-12
(个别规格)
C-13
(个别规格)
*有关详细尺寸，请事先联络。
*使用 A-01 时，需要变更动力凸轮。(详细请另行联络。)
=
参考
=
对各种插入夹，能够邻接的轴向元件直径 (d)
标准
个别规格
插入夹
A
尺寸
(mm)
A-11
B-12
C-13
A-01
2.0
1.9
1.9
1.9
0.7
2.5
2.2
2.4
2.4
0.9
3.0
2.6
3.0
3.0
1.1
3.5
2.9
3.5
3.5
1.3
4.0
3.2
3.7
3.9
1.6
4.5
3.6
4.0
4.3
1.8
NB168
操作手册
3.4-3

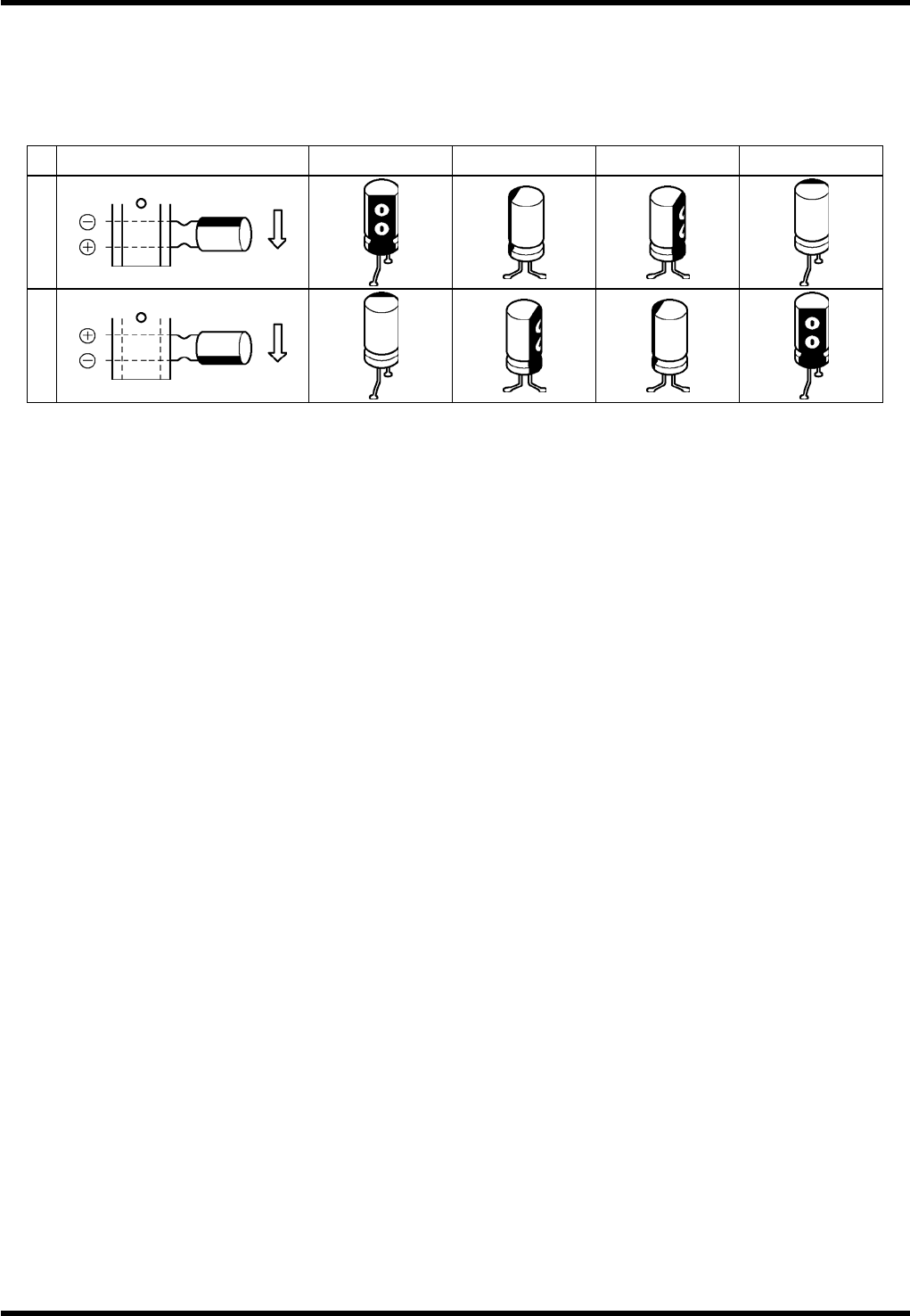

3.4.3 插件头的旋转方向
插件头的旋转方向如下所示。
插件头，从机器前面看，以正时针方向 0 ° ～ 179 °，逆时针方向 0 ° ～ 180 °旋转。所以，可以进行以 1°为
单位的插件。
元件的安装方向
0 °
-90 °
90 °
180 °
1
2
插入间距
类型 A (2 间距规格): 2.5 mm & 5.0 mm
*
但是
T
扭曲时，只有
5.0 mm
间距
3
支以及
2
支引脚可以对应，
2.5 mm 2
支引脚不可对应。
类型 B (3 间距规格): 2.5 mm & 5.0 mm & 7.5 mm
类型 C (4 间距规格): 2.5 mm & 5.0 mm & 7.5 mm & 10.0 mm
*
有关英寸规格的情况请另行咨询。
