3.3.3 A felhajtott védőburkolat magassága
3
Ábra 3.3 - 3 A felhajtott védőfedél magassága - méretek milliméterben (példa: SX4)
A megadott méretek a 950 mm-es max. NYÁK-szállítási magasságra vonatkoznak.
(1) A magasság a beállított NYÁK-szállítási magasság szerint változik
– 900 mm NYÁK-szállítási magasság esetén = 120 mm ± 15 mm
– 930 mm NYÁK-szállítási magasság esetén = 150 mm ± 15 mm
– 950 mm NYÁK-szállítási magasság esetén = 170 mm ± 15 mm
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.3 Méretek és tömeg
107
3.3.4 Az SX4 automata alkatrészkocsijainak rendezési sugara
3

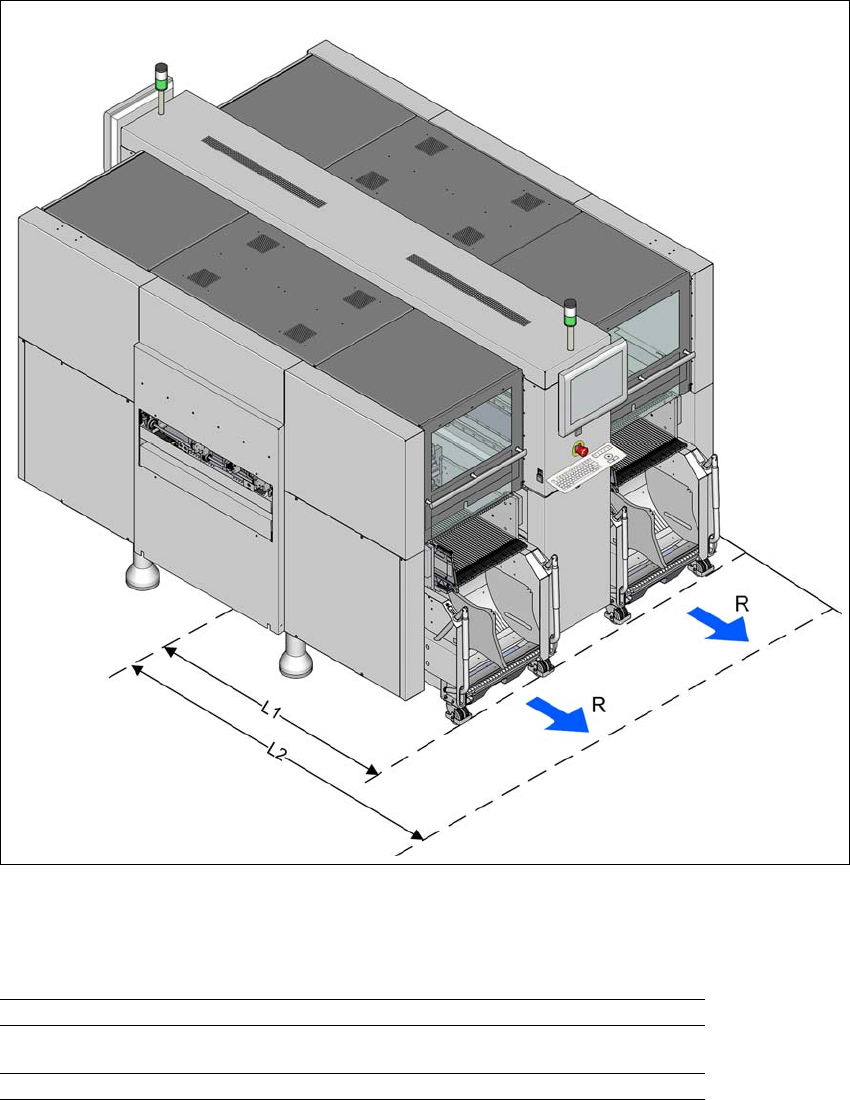

Ábra 3.3 - 4 Az SX4 automata alkatrészkocsijainak rendezési sugara
Az SX4 automata alkatrészkocsijainak R rendezési sugara a következő:
3
R rendezési sugár 600 mm
L1 távolság: A gép középvonala és az X alkatrészkocsi
külső pereme között
1257,50 mm
L2 távolság: Gép közepe a faltól 1857,50 mm
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.3 Méretek és tömeg Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
108
3.3.5 Súlypont
3

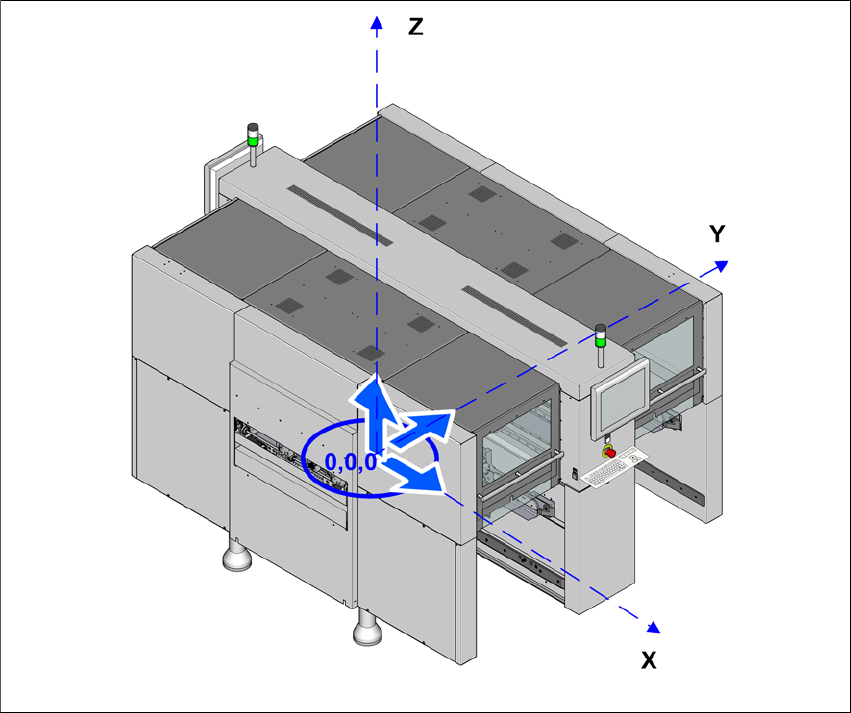

Ábra 3.3 - 5 Tömegközéppont milliméterben (példa: SX4)
X-koordináta 0 mm
Y-koordináta 0mm
Z-koordináta 630 mm
Ezek a súlypont-koordináták 900 mm NYÁK-szállítási magasságnál érvényesek az automatára.
