Üzemeltetési útmutató SIPLACE SX4/DX4 3 M ű szaki adatok és szerkezeti egységek Az SR.706.xx szoftververziótól Kiadás : 06/2012 HU 3.7 NYÁK szállítórendszer 135 3.7.3.1 Flexibilis NYÁK-dupla szállítósza lag - szállítási …
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.7 NYÁK szállítórendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
134
3.7.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. A
dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix szállítószalag-
oldal váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftverrel le-
hetséges. Az igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállító-
szalagként is üzemeltethető.
3
Ábra 3.7 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Kimeneti szállító
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.7 NYÁK szállítórendszer
135
3.7.3.1 Flexibilis NYÁK-dupla szállítószalag - szállítási nyomvonalak és szálíltási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 4
fejezet, 136. oldal).
3.7.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.7 - 3
). Így a szállítási
nyomvonal maximális szélessége 560 mm.
3
Ábra 3.7 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.7 NYÁK szállítórendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
136
3.7.3.3 Aszinkron szállítási mód
Az aszinkron üzemelésben egy adott nyomtatott áramköri lap egy adott szállítási nyomvonalon ke-
rül beültetésre, míg egy másik a második szállítási nyomvonalon kerül a beültetési pozícióba. Ez-
zel a teljes szállítási idő megtakarítható, ami főleg az alacsony ütemidejű NYÁK-ok esetében
jelentő teljesítménynövekedést jelent. Ha a gép megbízási adatokkal (használat, felszerelés) el
van látva, a beültetési üzem minden időpontjában szállítani fogja a bemenő szalagokon lévő
nyomtatott áramköri lapokat az adott feldolgozási szalagra (szabad feldolgozási szalag esetén).
A beültetési folyamat akkor kezdődik, amikor a NYÁK a feldolgozási zónába érkezik. A nyomtatott
áramköri lapok egymásután lesznek beültetve.
Ha a beültetési folyamat megszakad, akkor a szállítási port lezárul és azon nyomtatott áramköri
lapok beültetése, amelyek ekkor a feldolgozási szalagokon vannak, befejeződik.
A szállítási port mindkét szállítási nyomvonalnál egy időben zárul le, ill. válik szabaddá.
3

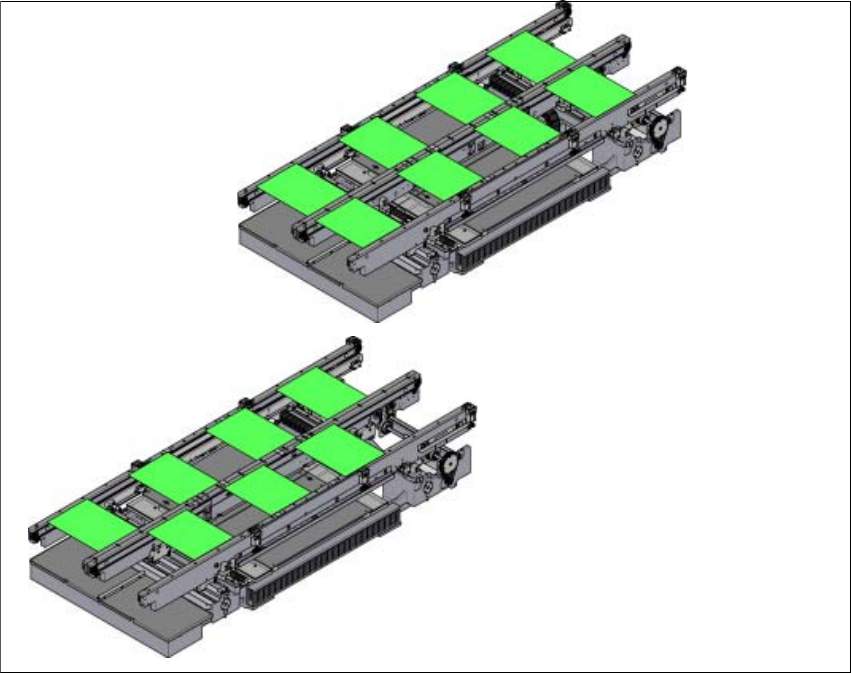

Ábra 3.7 - 4 Szállítási módok
Szinkron szállítási mód
Aszinkron szállítási mód
