5.9.3 NYÁK-alátámasztások ellenőrzése
Ellenőrizze a mágneses NYÁK-alátámasztások pozícióit az emelőasztalon.
– Ügyeljen arra, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-ok alsó oldalán le-
vő alkatrészekkel.
– Ügyeljen továbbá arra is, hogy a NYÁK-alátámasztások ne ütközzenek a NYÁK-szállító-
szalag oldalpaneleivel.
– Csak olyan NYÁK-alátámasztásokat használjon, amelyek a 6.12
fejezetben, a 339. ol-
dalon leírtaknak megfelelnek.
5.9.4 Tartó a kiegészítő hevedertekercshez
5

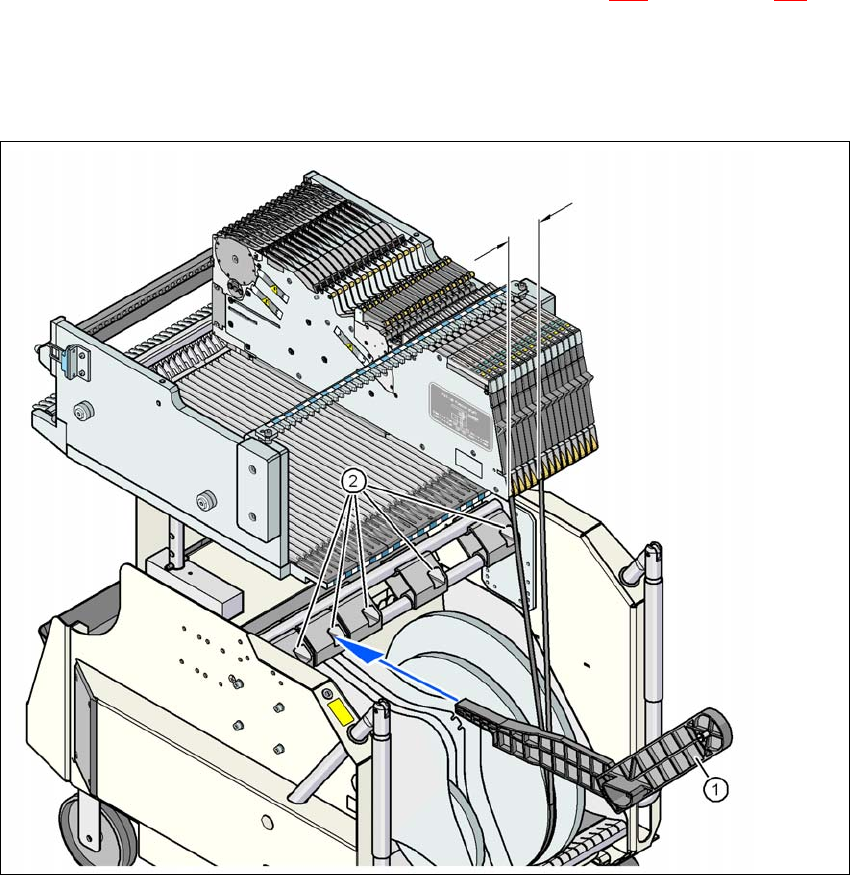

Ábra 5.9 - 2 Tartó a kiegészítő hevedertekercshez
(1) Tartó kiegészítő hevedertekercshez, cikksz. 00141217-xx
(2) Befogókészülék a tartóhoz
5
Max. 60 mm
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.9 Ellenőrzőjárat végrehajtása Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
268
Az X-sorozat szállítói akkor tudják problémamentesen feldolgozni a hevedereket, ha szállító és a
hevedertekercs közötti oldalsó eltérés 60 mm-nél nem nagyobb.
Ha egy előre megadott felszerelés miatt a maximálisan megengedett eltérést nem lehet betartani,
akkor ajánlott a tartót egy járulékos hevedertekercshez (Poz. 1) alkalmazni. Dugja a tartót egy-
szerűen a befogószerkezetbe (2. poz.) és csúsztassa el addig, amíg a maximálisan megengedett
eltérés 60 mm alá csökken. Az alkatrészkocsi összesen 5 befogószerkezettel rendelkezik. Min-
den hevedertekercs-tartó két hevedert képes befogadni, azaz legfeljebb tíz 15" (381 mm) méretű
tekercs helyezhető el a hevederkonténer felett.
Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.9 Ellenőrzőjárat végrehajtása
269
5.9.5 Az elválasztó lemeznek behelyezése a hevederkonténerbe
Az elválasztó lemeznek különböző élei vannak, és kétféleképpen helyezhető be a heveder-
konténerbe. Bedugható-tengely használata esetén az elválasztólemez a bedugható-tengely
nyílásával felfelé néz (lásd 4. poz. az 5.9 - 3
). Ha Ön nem használ bedugható-tengelyt, akkor
az elválasztólemez lekerekített éle mutat felfelé (lásd 5. poz. az 5.9 - 3
).
Helyezze be az elválasztó lemezeket, ahogy az a 5.9 - 3. ábrán látható és figyeljen oda, hogy
a hevederkonténer legkisebb beosztása 2-es beosztás legyen. Így elkerülheti a beültetési hi-
bákat.
Ellenőrizze, hogy az elválasztólemezek mindhárom vezetőcsíknál azonos reteszelési hely-
zetben vannak-e. Máskülönben az elválasztólemez elferdül vagy elhajlik.
5

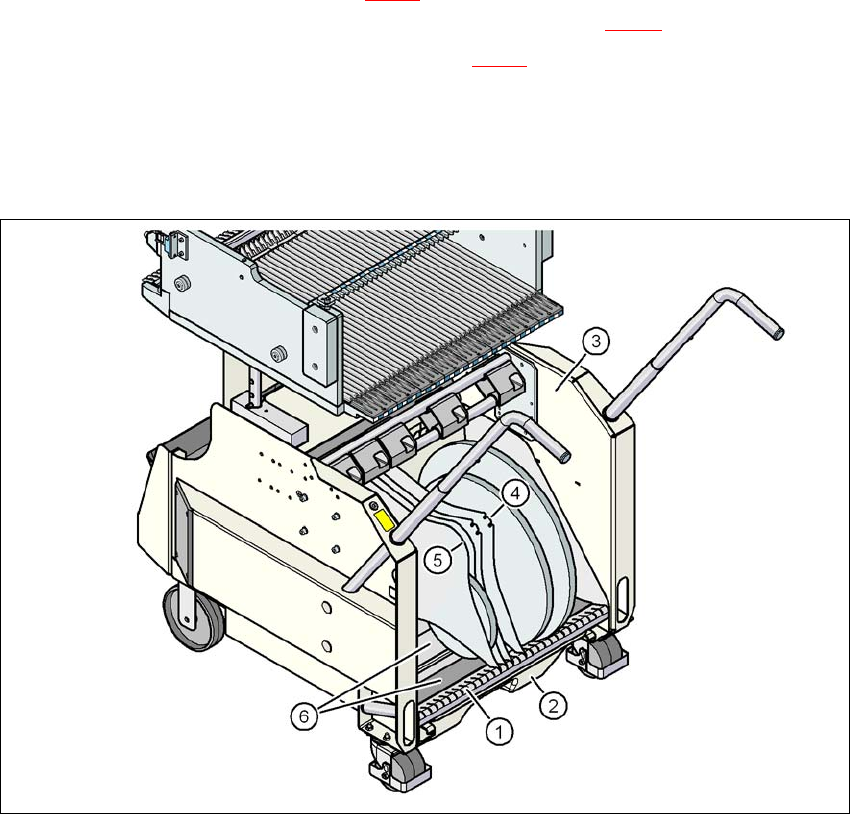

Ábra 5.9 - 3 Elválasztó lemeznek a hevederkonténerben
(1) Vezetőcsík az elválasztó lemezekhez
(2) Hevederhulladék tartály
(3) Hevederkonténer
(4) Az elválasztó lemez helyzete bedugható-tengely alkalmazása esetén
(5) Az elválasztó lemez helyzete, ha nem kerül alkalmazásra bedugható-tengely
(6) hevedertekercsek csúszófelületei
