3 M ű szaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4 3.9 X-szállítómodulok a SIPLACE SX4/DX4-hez Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 172 3.9.5.3 Szállítómoduladapter az eltávolító…
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.9 X-szállítómodulok a SIPLACE SX4/DX4-hez
171
3

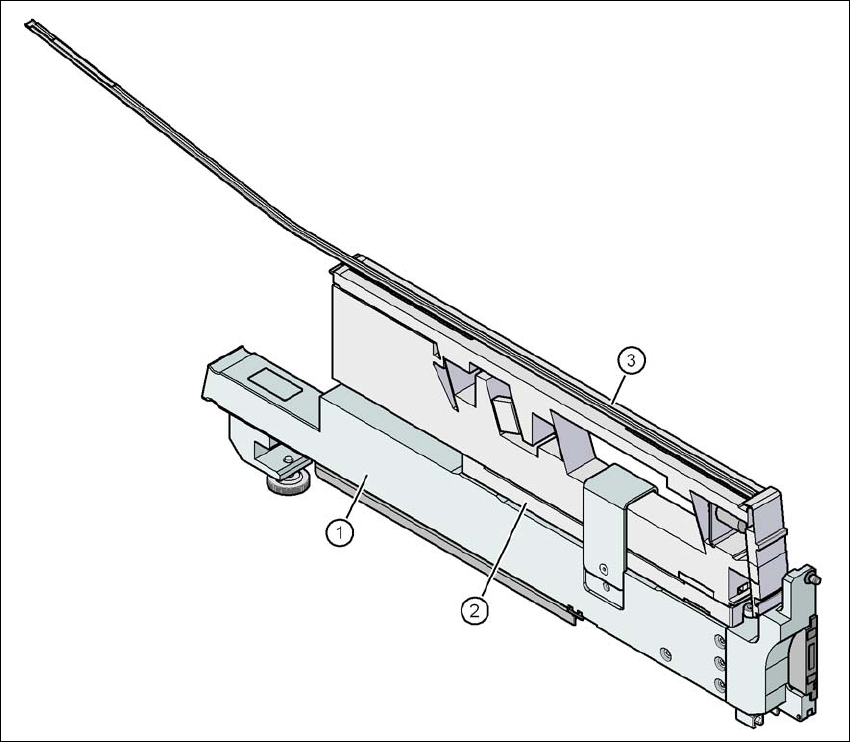

Ábra 3.9 - 18 Szállítómoduladapter az S-vibrációs hosszanti szállítóval szerelt X-sorozathoz
(1) Adapter az X-sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) 16,5 mm adapterlemez (a szállítási terjedelem része)
(3) Rezgő hosszanti szállítók, típus: 3 (cikksz. 00142031-xx)
Szélesség 34,4 mm
Szállítónkénti nyomvonal 1, 2 vagy 3 3
Foglalt szállítóhelyek 3 3
Alkatrészkészlet Rudas táranként max. 150 darab, 3
az alkatrész hosszúsága szerint 3
Fajlagos adatok a rudas tárra vonatkozóan 9,5 mm szélesség / 3 darab 3
15 mm szélesség / 2 darab 3
> 15 mm szélesség / 1 darab 3
30 mm szélesség / 1 darab 3
Rázási idő SIPLACE Pro esetén 400-tól
1000 ms-ig állítható 3
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.9 X-szállítómodulok a SIPLACE SX4/DX4-hez Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
172
3.9.5.3 Szállítómoduladapter az eltávolítómodullal (ártalmatlanító modul) szerelt X-soro-
zathoz)
3
Ábra 3.9 - 19 Szállítóadapterek eltávolító modullal ellátott X-sorozathoz
(1) Adapter az X-sorozat szállítómoduljaihoz (cikksz. 00141305-xx)
(2) Adapter-lemez a Reject Conveyor számára (cikksz. 00141308-xx)
(3) Reject Conveyor (eltávolító modul)
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.9 X-szállítómodulok a SIPLACE SX4/DX4-hez
173
3.9.6 Energia- és adatinterfész (EDIF) X-szállítómodulokhoz
Cikkszám 00141247-xx energia- és adatinterfész X szállítómodulokhoz
3
Ábra 3.9 - 20 energia- és adatinterfész X-szállítómodulokhoz
(1) Kireteszelő gomb a reteszelőkilincs oldásához
(2) Kezelőmező
(3) Adatkábel
(4) Áramellátó kábel
(5) Elektronikaház
(6) Kihajtható lábak
(7) Omega-Profil a szállítómodulok vezetéséhez
(8) Reteszelő kilincs
(9) Tartófurat a szállítómodul elülső központosító csapjához
(10) Alaplap
(11) Hevedertekercs-tartó
