Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.10 A szállítómodulok szerelése 273 Ha a levev ő fogó (1. poz.) még kiáll, pattint sa vissza a helyére. 5 Ábr…
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.10 A szállítómodulok szerelése Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
272
5.10.3 Az X-szállítómodul behelyezése
5.10.3.1 X-szállító vizsgálata behelyezés előtt
A szállító alkatrészasztalba helyezése előtt vizsgálja meg a következő pontokat:
A szállítónak kifogástalan állapotban kell lennie.
Enyhe tapintással állapítsa meg, hogy nem tapad-e a zárófólia-himba (2. poz. az 5.10 -
2. ábrán, a 274. oldalon).
Ellenőrizze, hogy az átvevő ablak (3. poz. az 5.10 - 2. ábrán, a 274. oldalon) környékén
nincsenek-e laza alkatrészek.
UTALÁS 5
Mielőtt az alkatrészeket kirázza a szállítóból, ürítse ki az AR-eltávolító fiókot (5. poz. az 5.10
- 2. ábrán, a 274. oldalon).
Nyomja meg a kart (4. poz. az 5.10 - 2. ábrán, a 274. oldalon) az átadó ablak (3. poz. az
5.10 - 2
. ábrán, a 274. oldalon) kissé előre nyitásához. Ezáltal az átadó ablak kissé meg-
emelkedik.
UTALÁS 5
Ne működtesse a kart, ha heveder van behelyezve. A megfeszített zárófólia továbbvinné a
hevedert és kiszabadulnának az alkatrészek.
Távolítsa el az átvevő ablak alatti leesett alkatrészeket.
Zárja be az átvételi ablakot (3. poz. a 5.10 - 2. ábrán) úgy, hogy a kart (4. poz. a 5.10 -
2. ábrán) visszaállítja.
Távolítsa el az alkatrészasztalon levő leesett alkatrészeket ecsettel vagy megfelelő fejjel
ellátott porszívóval.
UTALÁS 5
A heveder befűzése után vágja azt le szorosan a szállító elülső éle mellet.
Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.10 A szállítómodulok szerelése
273
Ha a levevő fogó (1. poz.) még kiáll, pattintsa vissza a helyére.
5
Ábra 5.10 - 2 X-szállító vizsgálata behelyezés előtt
(1) Levevő fogantyú
(2) Zárófólia-himba
(3) Átvevő ablak
(4) Kar az átvevő ablak levételéhez és reteszeléséhez
(5) AR-eltávolító fiók
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.10 A szállítómodulok szerelése Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
274
5.10.3.2 X-szállító behelyezése az alkatrészasztalon
5

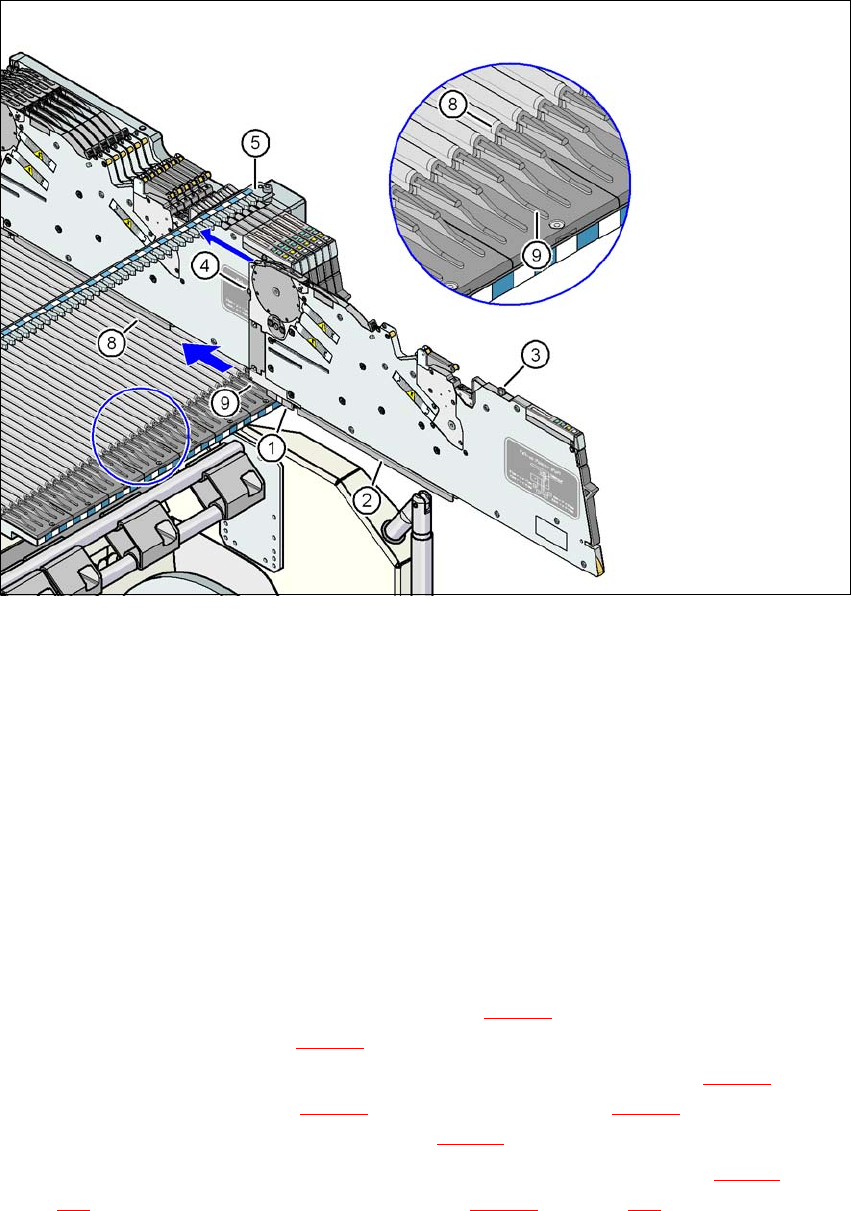

Ábra 5.10 - 3 X-szállító behelyezése az alkatrészasztalon
(1) X-szállító elülső csúszó vezetője
(2) X-szállító hátsó csúszó vezetője
(3) Központosító stift "hátsó" az X-szállítón
(4) Központisító stift "elülső" az X-szállítón
(5) A központosító léc nyílásai a „hátsó” központosító stiift rögzítésére
(6) Központosítófuratok az AR-kocsin az elülső központosítóstift rögzítésére
(7) Reteszelőkilincsek
(8) Az alkatrészasztal vezetőprofilja (-profil)
(9) Bevezetési segítség a szállítóhoz
5
Állítsa a szállító elülső csúszó vezetőjét (1. poz. a 5.10 - 3. ábrán) az alkatrészasztal beve-
zetési segítségére (9. poz. a 5.10 - 3
. ábrán).
Tartsa merőlegesen a szállítót és csúsztassa előre a vezetőprofil (8. poz. a 5.10 - 3. ábrán).
A szállító az elülső (1. poz. a 5.10 - 3
. ábrán) és hátsó (2. poz. a 5.10 - 3. ábrán) csúszó ve-
zetőkkel csúszik a vezetőprofilban (8. poz. a 5.10 - 3
).
Tolja óvatosan tovább a szállítót, amíg az "elülső" központosító stift (4. poz. a 5.10 - 3. ábrán,
a 275
. oldalon) a központosító furatba (6. poz. a 5.10 - 3. ábrán, a 275. oldalon) nem kerül.
