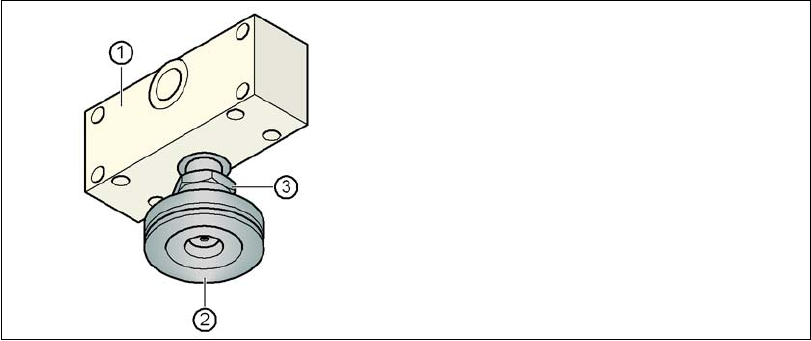

Ábra 4.3 - 13 Középső gépláb beigazítása és biztosítása
Még egyszer, vízszintmérővel ellenőrizze az automata pontos beigazítását.
A 65 mm-es kulcsnyílású villáskulccsal húzza meg az M24 méretű ellenanyát (3. poz.).
(1) Távtartó
(2) Középső gépláb
(3) Ellenanya M24
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE SX4/DX4
4.3 Az automata felállítása Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
226
4.3.8.2 Igazítsa be az automatát a légpárnás szállítórendszerrel
Helyezze a gépkereten lévő felfekvési pontok alá a légpárnás szállítórendszer négy légpár-
náját.
Emelje meg az automatát és igazítsa be a sorhoz képest.
Ellenőrizze a szomszédos automata nyomtatott áramköri lap-szállító rendszerétől mért távol-
ságot. Ennek 1 mm és 3 mm közöttinek kell lennie.
Süllyessze le az automatát.
4
Ábra 4.3 - 14 A légpárnás szállítórendszer felfekvő felületei (Példa: SX4)
(1) A légpárnás szállítórendszer 4 felfekvő felülete
(1)
(1)
Üzemeltetési útmutató SIPLACE SX4/DX4 4 Felállítás és üzembe helyezés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 4.3 Az automata felállítása
227
4.3.9 Szállítási biztosítók eltávolítása
A szállítási biztosítások a lineáris vezetékekre vannak felcsavarozva. Minden portál két szállítási
biztosítással van rögzítve az X-tengelyen és az Y-tengelyen.
Távolítsa el az összes szállítási biztosítót a portáltengelyről.
Ha a SIPLACE automatát szállítják, akkor a szállításhoz fel kell szerelni a szállítási biztosítá-
sokat.
4.3.10 A korrózióvédőszer eltávolítása a vezetősínekről
Az automatákat a kiszállítás előtt korrózióvédőszerrel kezeltük.
VIGYÁZAT! 4
– Távolítsa tehát el a korrózióvédő szert az összes tengelyről és csapágyról, amikor az első
üzembe helyezés alkalmával a gép tengelyeit elmozgatja.
– Végezze el az összes tengely és csapágy utánzsírozását a karbantartási útmutatóban leírt
gépzsírral.
Ha a korrózióvédőszer keveredik a tengelyek csapágyzsírjával, akkor a csapágyak és a vezető-
sínek élettartama jelentős mértékben lerövidülhet.
VIGYÁZAT! 4
A vezetősínek és a mérőlécek tisztításánál semmi esetre sem kerülhet alkohol a vezetőkocsikba.
Az alkohol károsítja a vezetőkocsikban levő csapágyzsírt.
