3.10.8.2 Maximális hevedertekercs-átmérő a NYÁK-szállítási magasság függvényében
3
UTALÁS: 3
Az X-sorozat alkatrészkocsijainál rendszerint nincs szüksége bedugható tengelyekre. Ha azon-
ban az X-szállítónál gyakoriak a "Timeout" hibajelentések, akkor mégis ajánljuk bedugható ten-
gelyek alkalmazását.
3.10.9 Hevederhulladék-csúszda
3

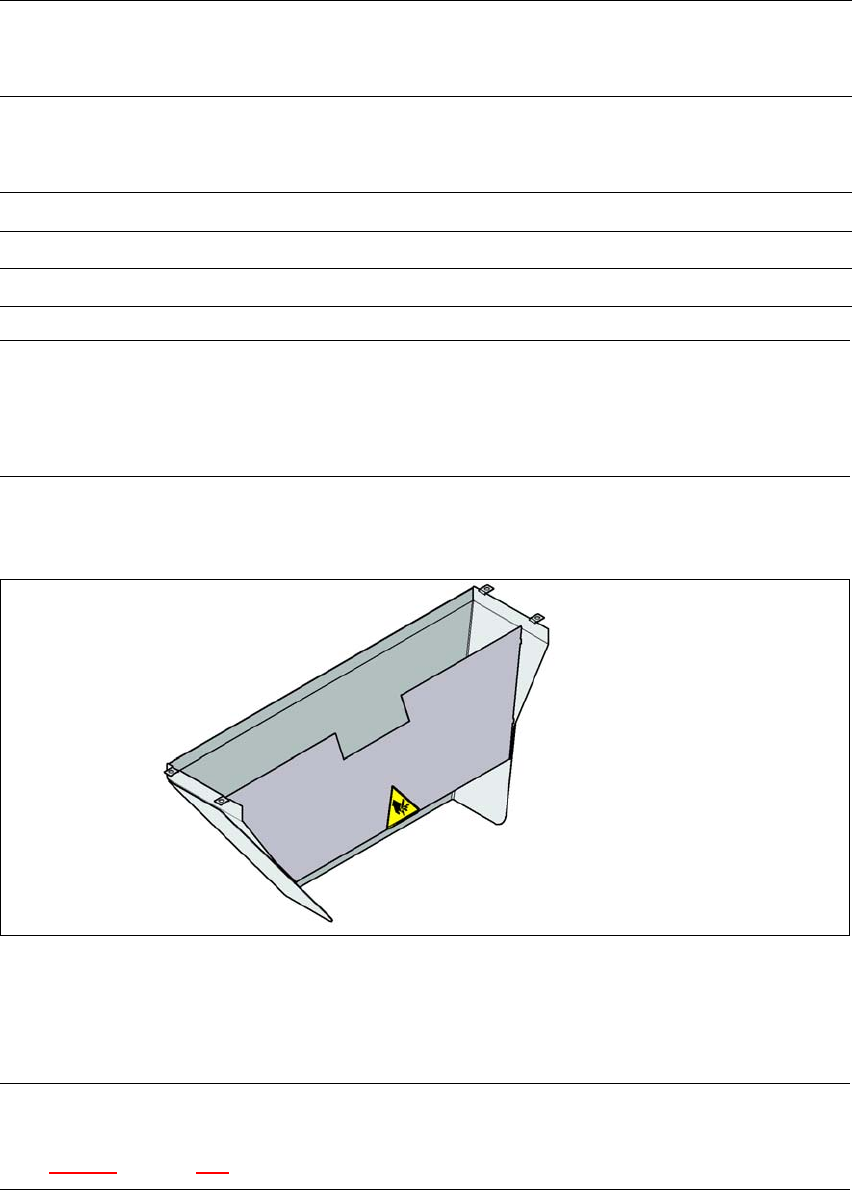

Ábra 3.10 - 10 Hevederhulladék-csúszda az alkatrészkocsi-behúzókészülékhez
A NYÁK-szállítási magasságnak megfelelően a hevederhulladék-csúszda hosszúsága úgy állít-
ható, hogy a hevederdarab közvetlenül az alkatrészkocsi hevederhulladék-tartályába kerüljön.
UTALÁS 3
Az X-sorozatú hulladékheveder csúszda csak az X-sorozatú alkatrészkocsi-behúzókészülékhez
(lásd 5.15 - 3. ábra, a 294. oldalon) szerelhető fel.
Kiegészítő
hevedertekercs-tartó
nélkül
Kiegészítő hevedertekercs-tartóval
Az alkatrészkocsi
NYÁK-szállítási
magassága
Hevedertekercs
átmérője
Hevedertekercs-átmérő
dugós tengely nélkül dugós
tengellyel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.10 Alkatrészkocsi a SIPLACE SX4-en Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
186
3.10.10 Hulladékheveder-vezető csatorna az alkatrészkocsi-behúzókészüléken
A standard változatban a hulladékheveder-vezető csatorna legfeljebb 12 mm zsebmagasságú
hevedert tud a pneumatikus hevedervágó készülékhez vezetni.
3
Ábra 3.10 - 11 Hulladékheveder-vezető csatorna a SIPLACE X-sorozatú alkatrészkocsi-behúzókészüléknél
(1) Bevezetőrés a hulladékheveder számára
(2) Kivezetőrés a hulladékhevederek számára a pneumatikus vágóberendezés felett
(3) Elválasztólemez ha a heveder < 12 mm, ha a heveder > 12 mm leszerelhető
UTALÁS
– A 12 mm-nél nagyobb hevedertáskákhoz az elválasztólemez (3. pozíció a 3.10 - 11
) eltávo-
lítandó.
Ne helyezze az alacsony zsebű szállítót közvetlenül a magas zsebű szállító mellé. A hulla-
dékhevederek átfedhetik egymást és feltorlódhatnak.
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.11 DX-asztal a SIPLACE DX4-en
187
3.11 DX-asztal a SIPLACE DX4-en
A SIPLACE DX4 alapfelszereltségben négy DX-asztalt tartalmaz, melyek 20 SIPLACE 2x8 mm-
es X hevederszállító használata esetén egyenként max. 40 nyomvonal, alkatrésztípus felvételére
képesek.
A DX-asztalok esetében a szállítók kezelése alapvetően megegyezik a SIPLACE SX4 alkatrész
cserélőasztalainak kezelésével.
3
Ábra 3.11 - 1 DX-asztalok helyei, SIPLACE DX4
(1) 1. hely
(2) 2. hely
(3) 3. hely
(4) 4. hely
(T) Nyomtatott áramköri laptovábbítási irány
(1)
(4)
(2)
(3)
