Üzemeltetési útmutató SIPLACE SX4/DX4 1 Bevezetés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 1.1 SIPLACE SX4
17
Az alkatrészek feldolgozására három beültetési változat alkalmazható:
– a Collect&Place-eljárás,
– a Pick&Place-eljárás és
– a Collect&Place- és a Pick&Place-eljárás kombinációja (vegyes mód).
A SIPLACE SX4 beültető automata négy portállal rendelkezik. A SIPLACE által kifejlesztett mo-
duláris fejkialakításnak köszönhetően a beültető fejek rövid idő alatt, problémamentesen cserél-
hetők. A beültető fejek konfigurációjának áttekintése a 1.1.1
fejezetben a 17 oldalon olvashatók.
A beültető fejek egymástól függetlenül mozgathatók X- és Y-irányban, és a lineáris motorokkal
gyorsan és pontosan pozícionálhatók.
Az alkatrészek rendelkezésre bocsátása számára négy szabad hely áll rendelkezésre, amelyek
akár 60 nyomvonallal rendelkező alkatrészkocsival szerelhetők fel.
1.1.1 A beültető fej konfiguráció áttekintése
1
CPP_H = Multistar CPP magas szerelési pozícióban
1. beültetőterület 2. beültetőterület
C&P20 / C&P20 C&P20 / C&P20
C&P20 / C&P20 CPP / CPP
C&P20 / C&P20 TH / TH
C&P20 / C&P20 CPP_H/TH
CPP / CPP CPP / CPP
CPP / CPP CPP_H/TH
CPP / CPP TH / TH
1 Bevezetés Üzemeltetési útmutató SIPLACE SX4/DX4
1.2 SIPLACE DX4 Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
18
1.2 SIPLACE DX4
1

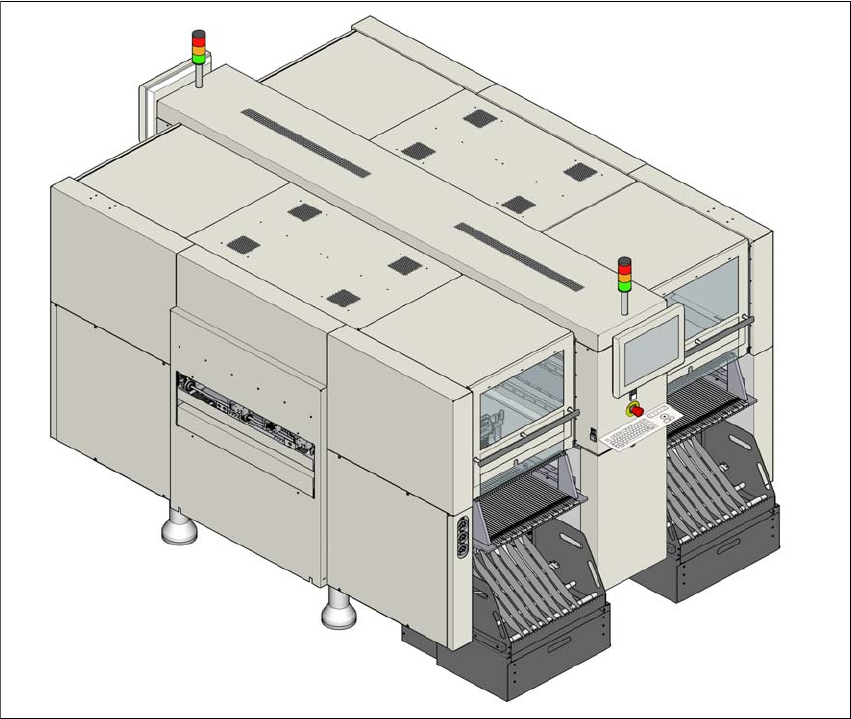

Ábra 1.2 - 1 SIPLACE DX4 beültető automata
A SIPLACE DX4 beültető automata legfontosabb jellemzői:
– rendkívüli precizitás,
– intelligens teljesítményoptimalizálás,
– Intelligens felszerelési startégiák,
– High-End technológiás beültetési teljesítmény
Az alkatrészek feldolgozására a Collect&Place-eljárás alkalmazható.
A SIPLACE DX4 beültető automata négy portállal rendelkezik. A beültető fejek egymástól függet-
lenül mozgathatók X- és Y-irányban, és a lineáris motorokkal gyorsan és pontosan pozícionálha-
tók.
Az alkatrészek rendelkezésre bocsátása számára négy, DX-asztallal ellátott szabad hely áll ren-
delkezésre, amelyek akár 40 nyomvonallal is felszerelhetők.
Üzemeltetési útmutató SIPLACE SX4/DX4 1 Bevezetés
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 1.3 Gépleírás
19
1.2.1 A beültető fej konfiguráció áttekintése
1
1.3 Gépleírás
1.3.1 SIPLACE-elv
A beültetőfejek elveszik az alkatrészeket a fixen pozícionált szállítókról az alkatrészkocsiról, ill. a
DX-asztalokról és beültetik a szintén nyugvó nyomtatott áramköri lapokat.
A SIPLACE SX4 beültető automata két beültető területtel és egy dupla szállítószalaggal rendel-
kezik: Dupla szállítószalag esetén egyszerre két NYÁK-lemez beültetése lehetséges..
A SIPLACE DX4 beültető automata két beültető területtel és egy egyes szállítószalaggal rendel-
kezik:
A „nyugvó AR-előkészítés“ és a „nyugvó NYÁK“ elve, ami minden SIPLACE-automatánál kitűnő-
en bevált, egy sor döntő előnyt nyújt:
– az alkat-részek utántöltése vagy a hevederek toldása nem idéz elő állásidőket.
– a rázkódásmentes alkatrész-hozzávezetés a legkisebb alkatrészeknél (pl. 01005) is lehetővé
teszi a biztonságos elvitelt.
– a beültetési folyamat során mozdulatlan nyomtatott áramköri lap megakadályozza az alkat-
részek elcsúszását.
– a beültető fejek és a pipettacserélők kombinációja mindig garantálja az adott beültetési folya-
mathoz az optimális pipettakombinációt. Ezáltal minimálisra csökkenthetők az elmozdulási
utak és optimalizálható a beültetési sorrend.
A SIPLACE automaták magas termelékenységét a nagyfokú rugalmasság, gazdaságosság és
beültetési biztonság garantálják
A minimális állásidő fokozza a kihasználhatóságot, és hozzájárul a termelékenység növekedésé-
hez.
1. beültetőterület 2. beültetőterület
C&P20 / C&P20 C&P20 / C&P20
