2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4 2.10 Az automata energiaállapota a f ő kapcsoló kikapcsolása után Az SR.706 .xx szoftververziótól Kiadás: 06/2012 HU 86 2 2.10.2 A f ő kapcsoló ki van kapcsolva - az …
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után
85
2

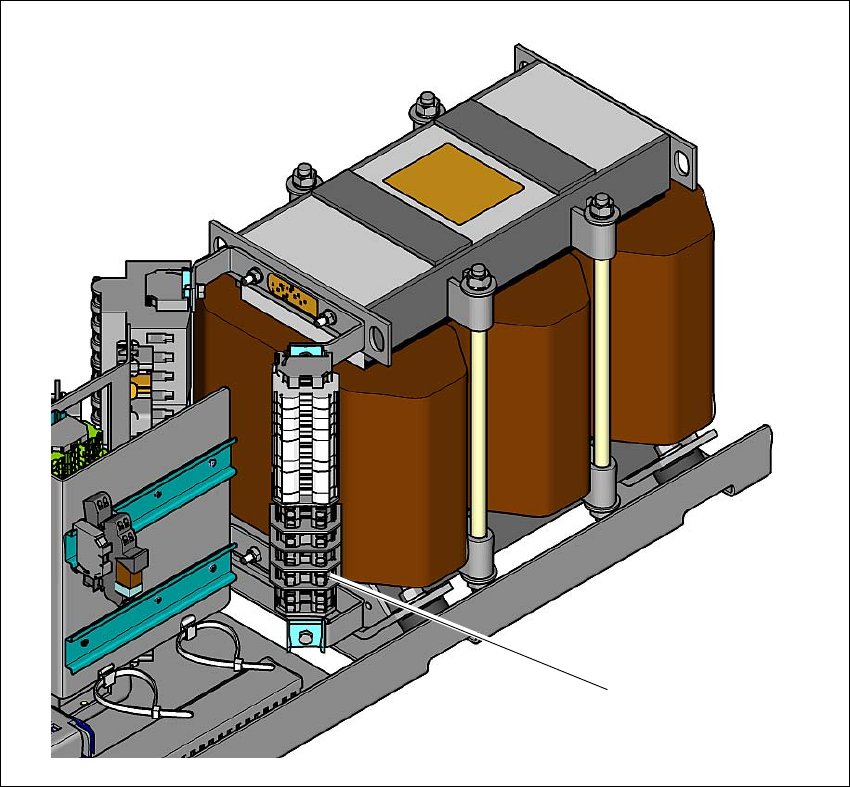

Ábra 2.10 - 3 Áramellátó fiók, elölnézet
(1) Priimer csatlakozókapcsok az országspecifikus hálózati feszültségek bekötését biztosító
transzformátoron.
Az alábbi táblázat megadja a szerkezeti csoportok feszültségét, ha a főkapcsoló le van kapcsolva,
de az automata még a hálózaton van.
(1)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.10 Az automata energiaállapota a főkapcsoló kikapcsolása után Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
86
2
2.10.2 A főkapcsoló ki van kapcsolva - az automata a hálózatról le van kapcsolva
Az automata csekély maradványfeszültségig az áramellátó fiókban elektromosan energiamentes.
2.10.3 Nyomásviszonyok az automatában a főkapcsoló kikapcsolása után
A főkapcsoló kikapcsolásakor (1. poz. a 2.10 - 1 ábrán, 83 oldal) vagy az automata hálózati ellátás
szünetelése esetén a sűrített levegőt adagoló egység elektromos vezérlésű főszelepe (1. poz. a
2.9 - 1
, 82. oldal). A nyomás 5 másodpercen belül 0 MPa (0 bar) értékre csökken.
Szerkezeti csoport Feszültség
Kapocsmező X99
Kapcsok L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Szerviz csatlakozóaljzat X102
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
F1 biztonsági kismegszakító
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Főkapcsoló Q1
Kapcsok L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Főkapcsoló Q1
Kapcsok a trafóegységen T1, T2, T3 0 V~
Áramellátó fiók
(lásd Maradékfeszültségek és kisülési idők a főkapcsoló lekapcsolása után
, 80 oldal)
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.11 Az automata elzárása és a figyelmeztető táblák felhelyezése
87
2.11 Az automata elzárása és a figyelmeztető táblák felhe-
lyezése
2.11.1 Feladat és cél
Mielőtt az automatán karbantartási vagy szervizelési munkákat végezne bármilyen formában, biz-
tosítsa, hogy azt ne kapcsolják újra, ehhez megfelelő figyelmeztető táblát kell felhelyezni. Ha szi-
gorúan az alábbiakban leírt eljárási módot követi, ki lehet zárni a sérülésveszélyt.
UTALÁS: Ez az eljárás tartalmazza azokat a minimális követelményeket, amelyeket az automata
lezárásánál, ill. a figyelmeztető táblák felhelyezésénél a karbantartási és szervizelési munkák so-
rán támasztanak. A szükséges kiegészítő biztonsági intézkedések elvégzésével, hogy a munkát
biztonságosan be lehessen fejezni, munkabiztonsági szempontból a biztonsági megbízottat, a
biztonsági bizottságot és az egészségügyi osztályt lehet megbízni. 2
2.11.2 Leírás
Mindig tartsa be az alábbiakban leírt eljárási módot, ha az automatában az energiát fel akarja sza-
badítani, szabályozni akarja vagy szabaddá akarja tenni.
Tájékoztasson erről minden érintett dolgozót.
Az automatát, ill. minden kiegészítő berendezést kapcsoljon le. Ehhez hajtsa végre a normál
lekapcsolási folyamatot:
– Nyomja meg a STOP-gombot.
– Állítsa le a vezérlő számítógépet.
–A főkapcsolóval kapcsolja ki az automatát.
Válassza le az automatát az energiaforrásokról:
– Szakítsa meg a sűrített levegő betáplálását.
– Szakítsa meg a hálózati tápfeszültség-ellátást.
Zárja le a berendezéseket.
– Ahol lehetséges, mindenütt helyezzen el egy lakatot (pl. a motorvédő-kapcsolónál).
