6 Állomásb ő vítések Üzemeltetési útmutató SIPLACE SX4/DX4 6.8 AR-kamera a TwinStar számára, FC-kamera A z SR.706.xx szoftververziótól Kiadás: 06/2012 HU 334 6.8 AR-kamera a T winSt ar számára, FC-kamera 6.8.1 AR-kamera,…
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.7 SIPLACE High-Force fej
333
6.7 SIPLACE High-Force fej
Cikkszám 00119736-xx High-Force fej
Ez a cikkszám csak olyan új beültetőautomata-megrendelés esetén érvényes, amelyikben
High-Force fej szerepel standard TwinStar helyett. 6
6.7.1 Leírás
A SIPLACE High-Force fej a standard TwinStar technológiai továbbfejlesztése. Ugyanazt az al-
katrészválasztékot tudja feldolgozni, de ezen túlmenően lehetővé teszi max. 30 N beültetési erő
elérését: A SIPLACE High-Force fejhez a standard TwinStar esetében is használatos összes pi-
petta és megfogó alkalmazható.
6.7.2 Műszaki adatok
6
Egyébként a TwinStar és High-Force Head műszaki adatai megegyeznek (lásd a 3.5.3.2 fejezetet
a 127
oldalon).
Programozható felrakási erő 2,0 N - 10 N ± 10 %
10 N-t meghaladó erők 30 N ± 15 %-ig
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.8 AR-kamera a TwinStar számára, FC-kamera Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
334
6.8 AR-kamera a TwinStar számára, FC-kamera
6.8.1 AR-kamera, stacioner, P&P, típus: 25, 16 x 16, digitális (FC-kamera)
Cikkszám 00119718-xx AR-kamera stacioner 16x16 digitális, típus: 25
6

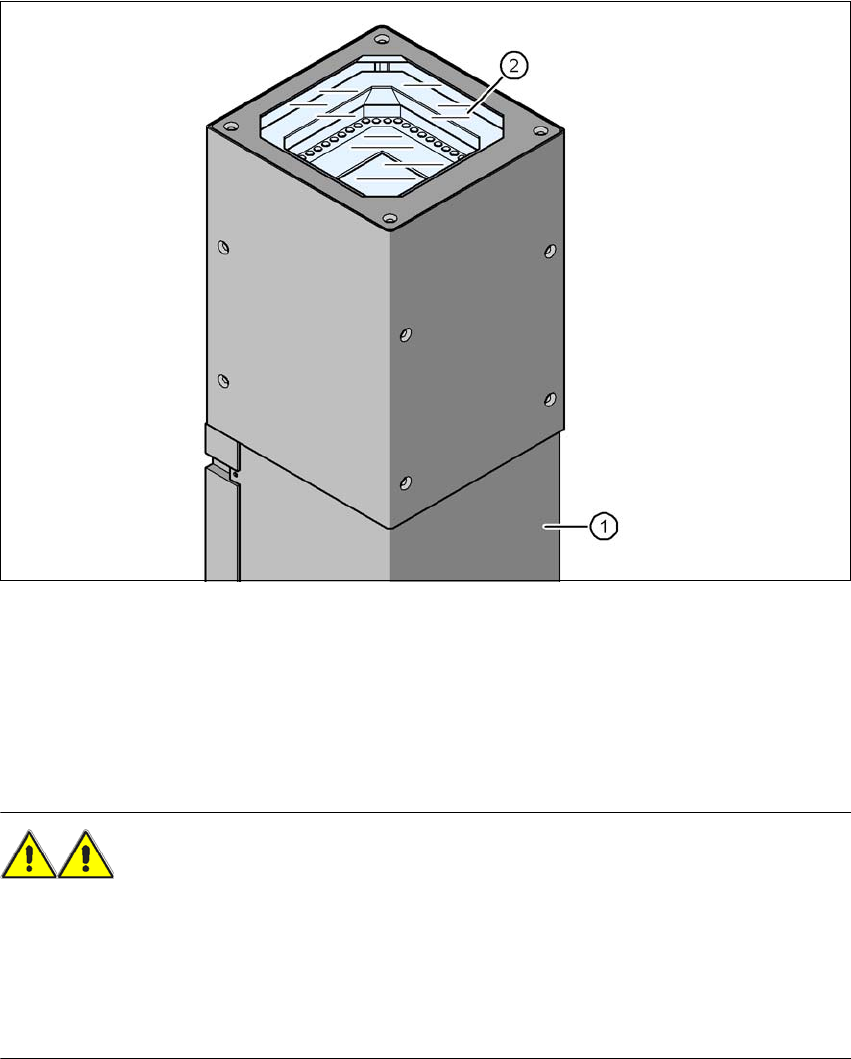

Ábra 6.8 - 1 AR-kamera, stacioner, P&P, típus: 25, 16 x 16, digitális (FC-kamera)
(1) Kameraház integrált kamerával és kameraerősítővel
(2) Üveglap - alatta megvilágítás- és optika-szintek
6.8.2 Biztonsági utasítások
FIGYELEM! 6
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a TwinStar stacioner AR-kameráit, típus:
33, 55 x 45, digitális és típus: 25, 16 x 16, digitális (FC-kamera) le kell szerelni, különben a Speed-
Star a kameraházakba ütközik.
Ha a TwinStar beültetőfejet MultiStar-ra cserélik, akkor a stacioner AR-kamera, típus: 33, 55 x
45, digitális, az alsó helyzetben van felszerelve.
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.8 AR-kamera a TwinStar számára, FC-kamera
335
6.8.3 Műszaki adatok
6
6
6
6
6.8.4 Elhelyezkedés
A felállított AR-kamera elhelyezkedése és a hozzá tartozó konfigurációk a 3.8.2 fejezetben a 143
oldalon láthatók.
AR-méretek 0,2 mm x 0,2 mm - 16 mm x 16 mm az alkatrész egyszeres mérése
esetén
AR-spektrum 0402 ... SO, PLCC, QFP, foglalat, csatlakozódugó, BGA, különleges
alkatrészek, Bare Die, Flip-Chip, Shield
Min. lábraszter 0,25 mm
Min. lábszélesség 0,1 mm
Min. gömb-raszter 0,14 mm
Min. gömb-átmérő 0,08 mm
Látómező 19,4 mm x 19,4 mm
Megvilágítás módja Felülvilágítás (hat szabadon programozható szint)
