6.1.1.1 Leírás
Ez a pipettacserélő 6 db. egy-egy 12 pipetta-garázsos tárat fogad be. A tárak egy közös tartón
helyezkednek el. Két hengeres szeggel vannak központosítva és 4 gömbfejes kapoccsal vannak
rögzítve. Minden táron két illesztőjellel történik a pontos pozíció meghatározása. A tárak megfe-
lelő elhelyezkedését a pipettacserélő alaptestén mikrokapcsolók felügyelik annak érdekében,
hogy elkerülhető legyen a beültetőfej összeütközése egy esetlegesen magasra nyúló tárral. Min-
den tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően elhelyezett
tár esetén leállítja az automatát. A felszerelt pipettaállomáson az alkatrészeket le lehet fújni a
SpeedStar pipettáiról és a pipettákat le lehet húzni és le lehet dobni.
UTALÁS 6
Ez a pipettacserélő csak a SpeedStar-ral együtt használható.
6.1.1.2 Műszaki adatok
6
6.1.1.3 A SIPLACE SpeedStar pipettacserélőjének helye
Az 1., 2., 3. és 4. helyen egy-egy pipettacserélőt lehet felszerelni a SpeedStar számára (1. poz. a
6.1 - 2
ábrán, 299. oldal).
A beültető automatákhoz ebből a következő pipettacserélő-konfiguráció adódik:
6
Pipettacserélő a SIPLACE SpeedStar számára
Méretek (hosszúság x szélesség x magasság) 449 mm x 94,5 mm x 79 mm
Pipettagarázsok száma 72
Pipettatárak száma 6
Pipetta típusok 10xx, 11xx és 12xx
Pipettacsere idő kb. 2 mp pipettánként
Sűrített levegő csatlakozás 0,48 MPa (4,8 bar)
Hely A pipettatárak száma
A tartalék pipettatárak száma Pipettagarázsok
száma
16 - 72
2 4 2 48 (+ 24 tartalék)
36 - 72
4 4 2 48 (+ 24 tartalék)
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.1 Pipettacserélő
299
6

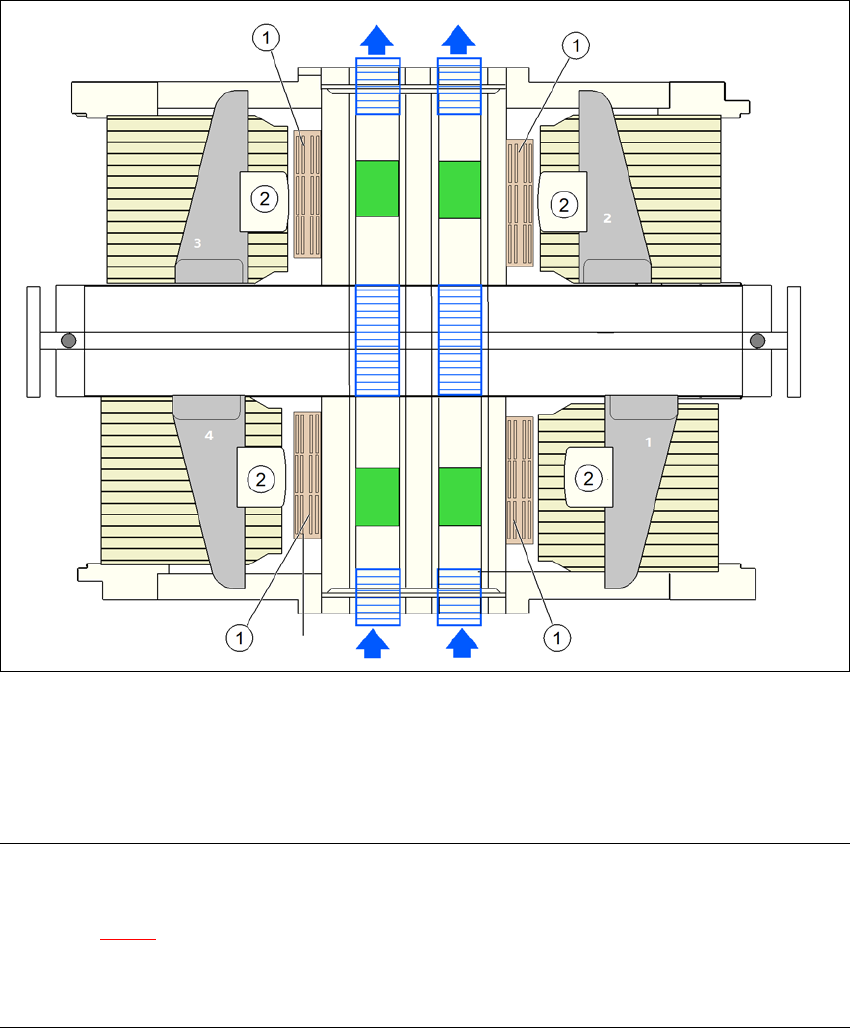

Ábra 6.1 - 2 A SIPLACE SpeedStar pipettacserélőjének helye - konfigurációs példa (SX4)
6
UTALÁS: 6
– A 2. és 4. helyen a beültető fejek nem képesek hozzáférni a két belső pipettatárolóhoz (2.
poz. a 6.1 - 2
ábrán).
– Minden tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó vagy nem megfelelően el-
helyezett tár esetén leállítja az automatát.
6
(1) Pipettacserélő
(2) SIPLACE SpeedStar
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.1 Pipettacserélő Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
300
6.1.1.4 Szerelés
A pipettacserélők az alkatrészkocsi-behúzókészülékre, ill. a DX-asztalra vannak felszerelve.
6

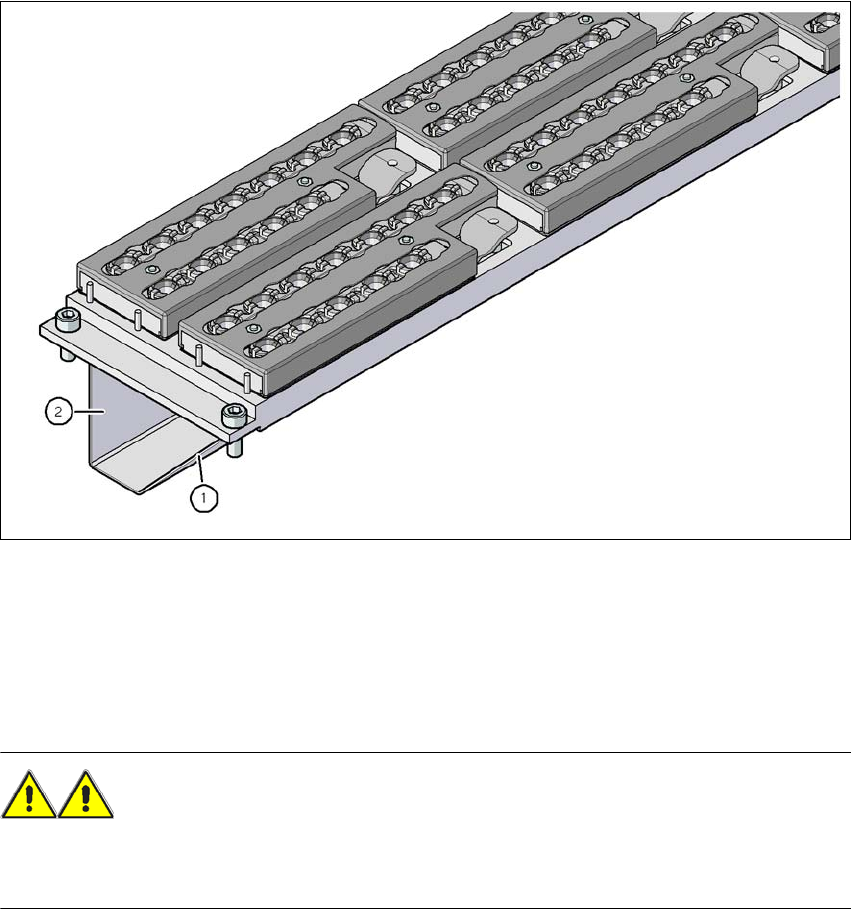

Ábra 6.1 - 3 Szerelési pozíció
(1) A ferde oldal az alkatrészkocsi-behúzókészülék / DX-asztal irányába néz
(2) A merőleges oldal a NYÁK-szállítás irányába mutat
Úgy állítsa be a pipettacserélőt, hogy a ferde oldal az alkatrészkocsi-behúzókészülék felé
mutasson.
FIGYELEM! 6
– Minden beültetőfejhez csak a hozzá tartozó pipettacserélőt telepítse. Vegyes elrendezésnél
fennáll a fej ütközésének veszélye!
