Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság Az SR.706.xx szoftververziótól Kiadás : 06/2012 HU 2.7 Biztonsági berendezések 75 2 Ábra 2.7 - 8 VÉSZ-ÁLLJ hurok SIPLACE SX4 Az indítógomb le van nyomva. Nem Nem Igen…
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.7 Biztonsági berendezések Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
74
2.7.4.2 A jelzőkör felépítése
A jelzőkör következő moduljai egyenként lekérdezésre kerülnek:
– A védőburkolatok védőkapcsolói
– A négy alkatrészkocsi/DX-cserélőasztal jelzőkontaktusai
– A VÉSZ-ÁLLJ nyomógombok
Az automata üzemkész állapotában minden jelzőkontaktus zárt. Ha pl. egy védőfedelet felemel-
nek, nyit a mindenkori jelzőkontaktus. Ezt az állapotváltozást az I-/O-Control Unit egyik digitális
bemenetén, a CAN-buszon keresztül jelzi a vezérlő számítógépnek. A kezelői felületen megjele-
nik a megfelelő hibaüzenet.
2.7.4.3 A VÉSZ-ÁLLJ hurok funkcióleírása
Az automata indításához és üzemeltetéséhez teljesülniük kell a következő feltételeknek:
– Az összes alkatrészkocsinak/DX-cserélőasztalnak dokkolt és csatlakoztatott állapotban kell
lennie
– Minden védőburkolatnak zárva kell lennie.
– A két VÉSZ-ÁLLJ nyomógombnak nyitva kell lennie.
– A minimális üzemi nyomásnak rendelkezésre kell állnia.
– A szoftverengedélyezésnek ("Control ON") aktívnak kell lennie, hogy a "Start" gomb indítási
jele be tudja kapcsolni az SSK-t.
– A 24 V feszültséget az AC/DC átalakító kimenete biztosítja az indítógomb és a kombinált vé-
dő-biztonsági rendszer számára.
– Amennyiben most megnyomják az indítógombok egyikét, akkor a KVR K6 kombinált védő-
biztonsági rendszer kapcsol, és aktiválja a következő komponenseket:
– 260 V közbenső köri feszültség a portáltengelyek számára.
– a csillagtengelyek 150 V- közbülső körfeszültsége.
– A Gantry Control Unit (GCU) feszültségellátásáról a Servo bekapcsolási áramkorlátozó
gondoskodik az X- és az Y-tengely számára.
– 42 V- üzemi feszültség kerül a hulladékheveder-vágó berendezésekre.
– 42 V- és 24 V- kapcsolódik a NYÁK szállítószalag vezérlésre (TSP) .
A gép ekkor üzemkész.
Üzemeltetési útmutató SIPLACE SX4/DX4 2 Üzembiztonság
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 2.7 Biztonsági berendezések
75
2

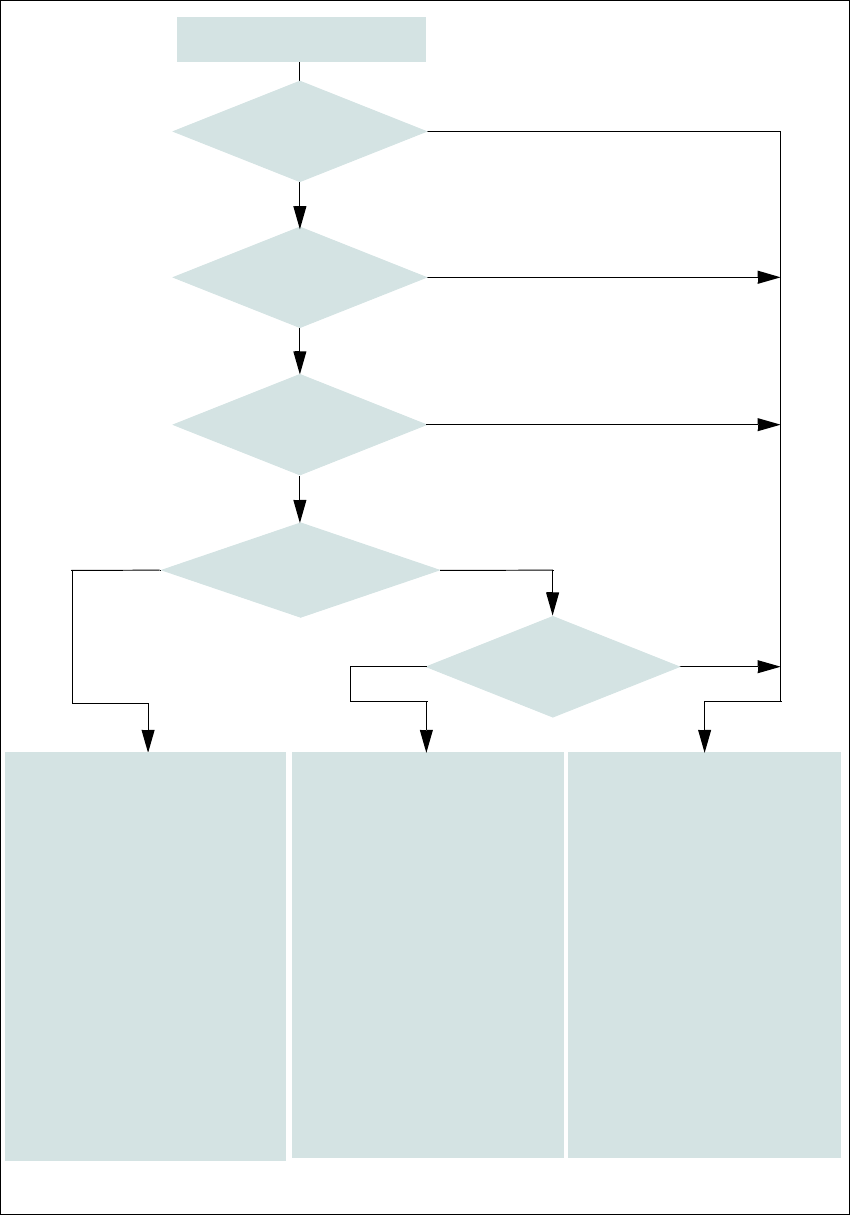

Ábra 2.7 - 8 VÉSZ-ÁLLJ hurok SIPLACE SX4
Az indítógomb le van nyomva.
Nem
Nem
Igen
Nem
Nem
Igen
Igen
Nem
Igen
2
Aktív
SSK
a
Nem
Feszültség
Y-tengely 0 V-
X-tengely 0 V-
Csillag-tengely 0 V-
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Z-tengely (CPP) 0 V-
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Nem
NYÁK-befogó Nem
Szélesség-beállítás Nem
Hulladékhevedervágó ber.Nem
AR-kocsi behúzókészülékIgen
2
Aktív
SSK
a
Nem
Feszültség
Y-tengely 0 V-
X-tengely 0 V-
Csillag-tengely 0 V-
DP-tengely 40 V-
Z-tengely (C&P, TH) 40 V-
Z-tengely (CPP) 0 V-
Aktív
NYÁK-szállítószalag Nem
Emelőasztal Nem
NYÁK-befogó Nem
Szélesség-beállítás Nem
Hulladékhevedervágó ber.Nem
AR-kocsi behúzókészülékIgen
a) SSK K3 biztonsági kombináció
Igen
A sűrített levegő
min. 0,5 MPa
(5,0 bar)?
A VÉSZ-LEÁLLÍTÓ gomb le
van nyomva?
- A védőfedél nyitva van?
Megszakadt az alkatrészko-
csi VÉSZ-ÁLLJ hurka?
Aktiválva van a biztonsági
üzemmód a kezelőfelüle-
ten?
2
Aktív
SSK
a
Igen
Feszültség
Y-tengely 260 V-
X-tengely 260 V-
Csillag-tengely 150 V-
DP-tengely 42 V-
Z-tengely (C&P, TH) 42 V-
Z-tengely (CPP) 150 V-
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Igen
NYÁK-befogó Igen
Szélesség-beállítás Igen
Hulladékhevedervágó ber.Igen
AR-kocsi behúzókészülékIgen
2 Üzembiztonság Üzemeltetési útmutató SIPLACE SX4/DX4
2.7 Biztonsági berendezések Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
76
2

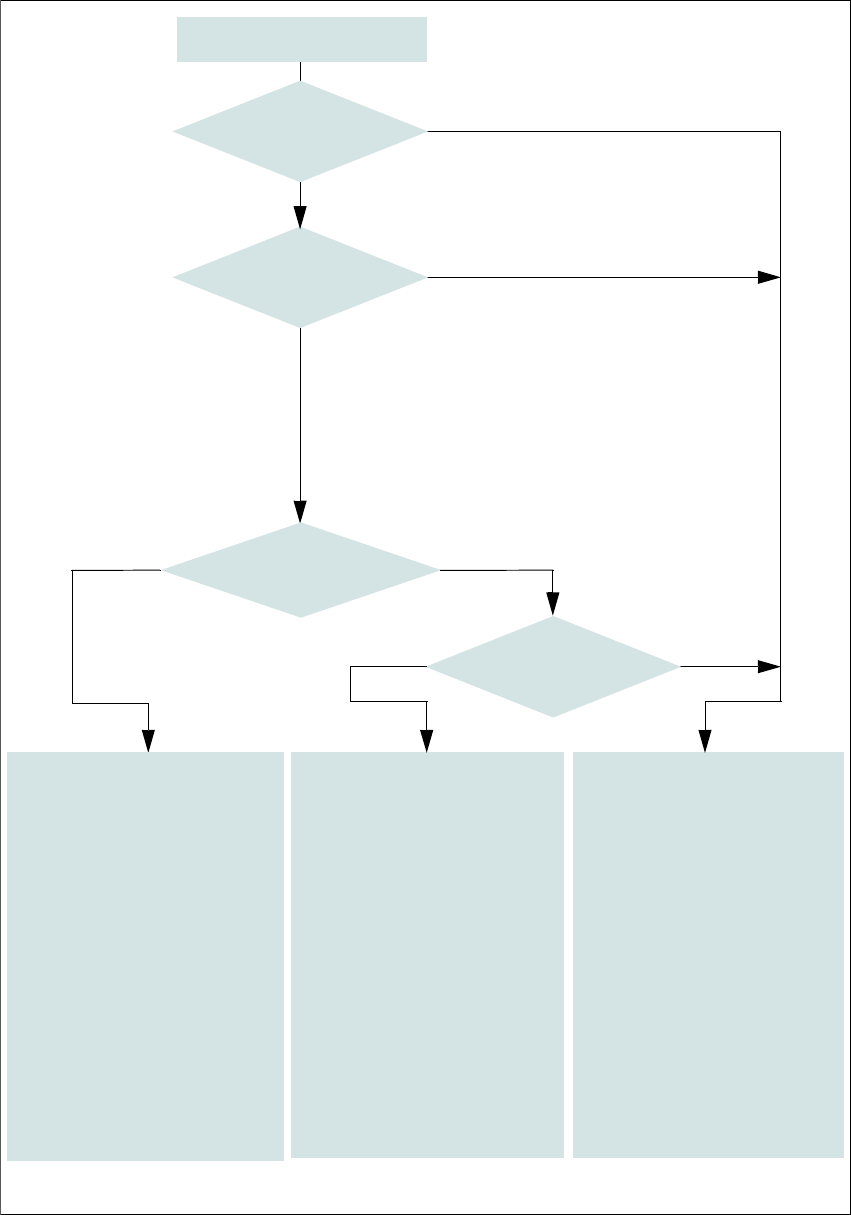

Ábra 2.7 - 9 VÉSZ-ÁLLJ hurok SIPLACE DX4
Az indítógomb le van nyomva.
Nem
Nem
Igen
Nem Igen
Nem
Igen
2
Aktív
SSK
a
Nem
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillagtengely 0 V
DP-tengely 42 V-
Z-tengely (C&P 42 V-
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Nem
NYÁK-befogó Nem
Szélességállítás Nem
Hulladékhevedervágó ber.Nem
2
Aktív
SSK
a
Nein
Feszültség
Y-tengely 0 V
X-tengely 0 V
Csillagtengely 0 V
DP-tengely 40 V-
Z-tengely(C&P 40 V-
Aktív
NYÁK-szállítószalag Nem
Emelőasztal Nem
NYÁK-befogó Nem
Szélességállítás Nem
Hulladékhevedervágó ber.Nem
a) SSK K3 biztonsági kombináció
Igen
A sűrített levegő
min. 0,5 MPa
(5,0 bar)?
A VÉSZ-LEÁLLÍTÓ gomb le
van nyomva?
- A védőfedél nyitva van?
Aktiválva van a biztonsági
üzemmód a kezelőfelüle-
ten?
2
Aktív
SSK
a
Igen
Feszültség
Y-tengely 260 V-
X-tengely 260 V-
Csillagtengely 150 V-
DP-tengely 42 V-
Z-tengely(C&P)
Aktív
NYÁK-szállítószalag Igen
Emelőasztal Igen
NYÁK-befogó Igen
Szélességállítás Igen
Hulladékhevedervágó ber.Igen
