3 M ű szaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4 3.7 NYÁK szállítórendszer Az SR.706 .x x szoftververziótól Kiadás: 06/2012 HU 134 3.7.3 A rugalmas dupla szállítószalag felépítése A rugalma…
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.7 NYÁK szállítórendszer
133
3.7.2 Az egyszeres NYÁK-szállítószalag felépítése
Egyszeres szállításhoz a jobb vagy a bal fix szállítóoldal váltasztható. A fix szállítószalag-oldal
váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftverrel lehet-
séges.
3
Ábra 3.7 - 1 Az egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Kimeneti szállító
(8) Szállítóvezérlés (a burkolat alatt)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
3 Műszaki adatok és szerkezeti egységek Üzemeltetési útmutató SIPLACE SX4/DX4
3.7 NYÁK szállítórendszer Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
134
3.7.3 A rugalmas dupla szállítószalag felépítése
A rugalmas dupla szállítószalag két elektromosan és mechanikusan egymástól független szállí-
tási nyomvonallal rendelkezik. A fix szállító-oldalpanel szériában a jobb oldalon helyezkedik el. A
dupla szállítószalaghoz is választható a fix bal vagy jobb szállítószalag-oldal. A fix szállítószalag-
oldal váltása jobbról balra vagy fordítva ennél a szállítószalagnál könnyen, állomási szoftverrel le-
hetséges. Az igényeknek megfelelően a NYÁK-dupla szállítószalag egyszeres és dupla szállító-
szalagként is üzemeltethető.
3
Ábra 3.7 - 2 Dupla NYÁK-szállítószalag felépítése
(1) Bemeneti szállító
(2) 1. megmunkálószállító
(3) 1. emelőasztal
(4) köztes szállító
(5) 2. megmunkálószállító
(6) 2. emelőasztal
(7) Kimeneti szállító
(T1)1-es szállítási nyomvonal
(T2)2-es szállítási nyomvonal
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
Üzemeltetési útmutató SIPLACE SX4/DX4 3 Műszaki adatok és szerkezeti egységek
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 3.7 NYÁK szállítórendszer
135
3.7.3.1 Flexibilis NYÁK-dupla szállítószalag - szállítási nyomvonalak és szálíltási módok
A jobb oldali szállítási nyomvonalat (szállítási irányban nézve) "1-es szállítás"-nak nevezik, a bal
oldali szállítási nyomvonalat "2-es szállítás"-nak (lásd: 3.7 - 4
fejezet, 136. oldal).
3.7.3.2 NYÁK-Dupla szállítószalag "egyszeres szállítószalag" üzemmódban
A dupla szállítószalag online módon egyszeres szállítószalaggá konfigurálható. Ehhez teljes egé-
szében össze kell vezetni és ki kell kapcsolni a szállítási nyomvonalat (lásd 3.7 - 3
). Így a szállítási
nyomvonal maximális szélessége 560 mm.
3

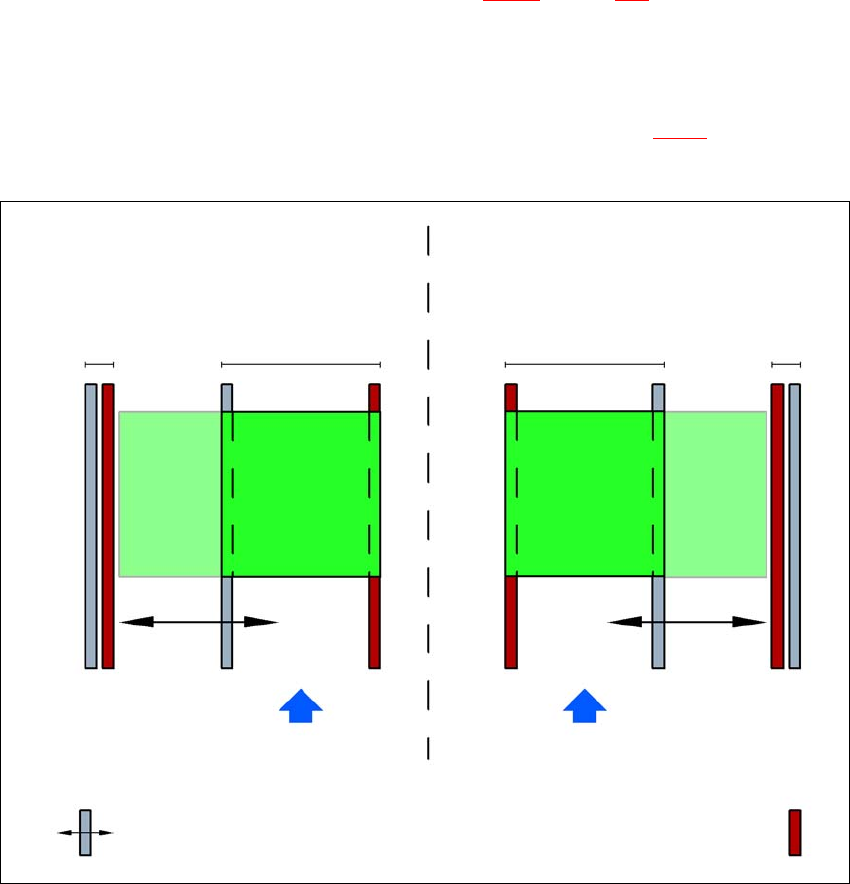

Ábra 3.7 - 3 Rugalmas dupla szállítószalag "egyszeres szállítószalag" üzemmódban
Dupla szállítószalag szélesített 2. szállítási nyom-
vonallal (fix szállító-oldalpanel balra)
2. szállítási nyom-
vonal inaktív
1-es szállítási nyomvo-
nal
2-es szállítási nyomvo-
nal
1. szállítási nyom-
vonal inaktív
NYÁK-szállítási irány NYÁK-szállítási irány
Fix szállító-oldalpanel
Dupla szállítószalag szélesített 1. szállítási nyom-
vonallal (fix szállító-oldalpanel jobbra)
Mozgatható szállító-oldalpanel
