Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.10 A szállítómodulok szerelése 277 V e zesse át a heveder kezdetét az át adó ablak (2. poz. az 5.10 - 5 . áb…
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.10 A szállítómodulok szerelése Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
276
Rövidítse meg a hevedert a most felszabaduló AR-táskákból kb. 3 mm-nyit.
Távolítsa el az alkatrészeket a nyitott hevedertáskákból.
Csavarja meg a fedőfóliát a heveder elülső éle körül a heveder alsó oldala mentén.
5.10.4.3 Heveder behelyezése az X-szállítómodulba
5
Ábra 5.10 - 4 Alkatrészheveder behelyezése
(1) Belépőnyílás a hevedercsatorna részére
(2) Kezelőmező
(3) KIlépőnyílás a hevedercsatorna részére
(4) Átvevő ablak
(5) Kar az átvevő ablak levételéhez
5
Tartsa úgy a hevedert, hogy a továbbító lyukak a szállítási irányba nézve a bal oldalon legye-
nek.
Tolja be a hevedert a hevedervezető csatorna belépőnyílásába (1. poz. az 5.10 - 4. ábrán) és
tovább, amíg a heveder ki nem lép a hevederkilépő nyíláson (3. poz. az 5.10 - 4
. ábrán).
Húzza ki felfelé a hevedert és hajtsa vissza a fedőfóliát a heveder felső oldalára.
Üzemeltetési útmutató SIPLACE SX4/DX4 5 Feladatok a gépen
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 5.10 A szállítómodulok szerelése
277
Vezesse át a heveder kezdetét az átadó ablak (2. poz. az 5.10 - 5. ábrán) és tovább, amíg a
heveder felütközik a csapszeges keréken.
5

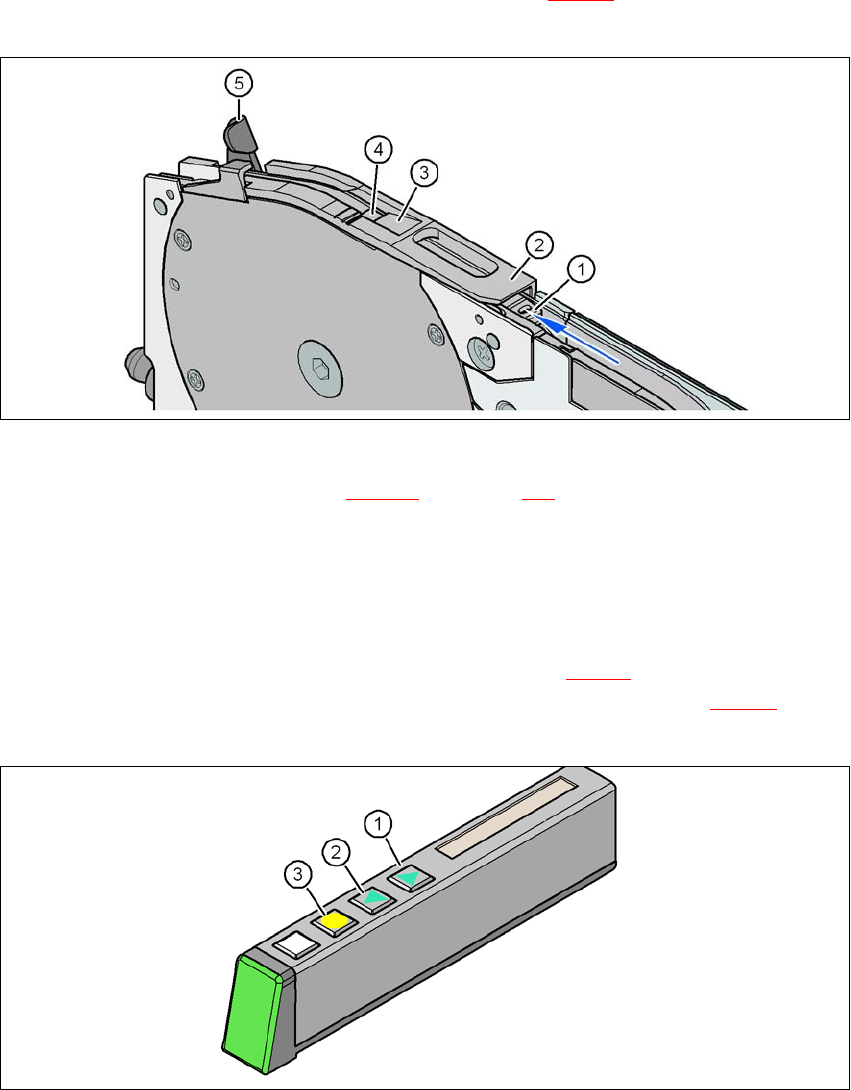

Ábra 5.10 - 5 A hevederszállító átvevő ablaka
(1) Hevedertámasz, kivehető (lásd az 5.10.4.4 fejezetet a 280 oldalon)
(2) Átvevő ablak
(3) Zárófólia behúzóperem
(4) Alkatrész elviteli tartomány
(5) Kar az átvevő ablak levételéhez és reteszeléséhez
Nyomja meg a kezelőpult ELŐRE nyomógombját (1. poz. az 5.10 - 6.ábrán) annyi ideig, hogy
a zárófólia hajtásának helye az alkatrészek elviteli tartományába (4. poz. az 5.10 - 5
. ábrán)
érjen.
5
Ábra 5.10 - 6 A 8 mm-es szállító kezelőmezője
(1) ELŐRE nyomógomb a heveder előre továbbításához
(2) HÁTRA nyomógomb a heveder hátra továbbításához
(3) FÓLIA nyomógomb a zárófólia megfeszítéséhez
5 Feladatok a gépen Üzemeltetési útmutató SIPLACE SX4/DX4
5.10 A szállítómodulok szerelése Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
278
Tolja a kart (5. poz. az 5.10 - 5. ábrán, a 278. oldalon) előre, hogy az átvételi ablak (2. poz.
az 5.10 - 5
. ábrán, a 278. oldalon) az első reteszelési pozícióba emelkedjen.
Húzza a fedőfóliát oldalirányban az átvételi ablak mentén előre és az átvételi ablak alatt kife-
lé.
Hajtsa vissza a fedőfóliát, míg az fel nem fekszik a behúzó peremre (3. poz. az 5.10 - 5. áb-
rán, a 278
. oldalon).
UTALÁS 5
Csak akkor engedje le az átvételi ablakot, ha a zárófólia a behúzóperemen fekszik.
Hajtsa vissza a kart (5. poz. az 5.10 - 5. ábrán, a 278. oldalon) az átvételi ablak lesüllyeszté-
séhez.
Vezesse át a fedőfóliát a zárófólia-himbán (2. poz. az 5.10 - 7. ábrán) tovább a fóliafogó ke-
rekekig (1. poz. az 5.10 - 7
).
5

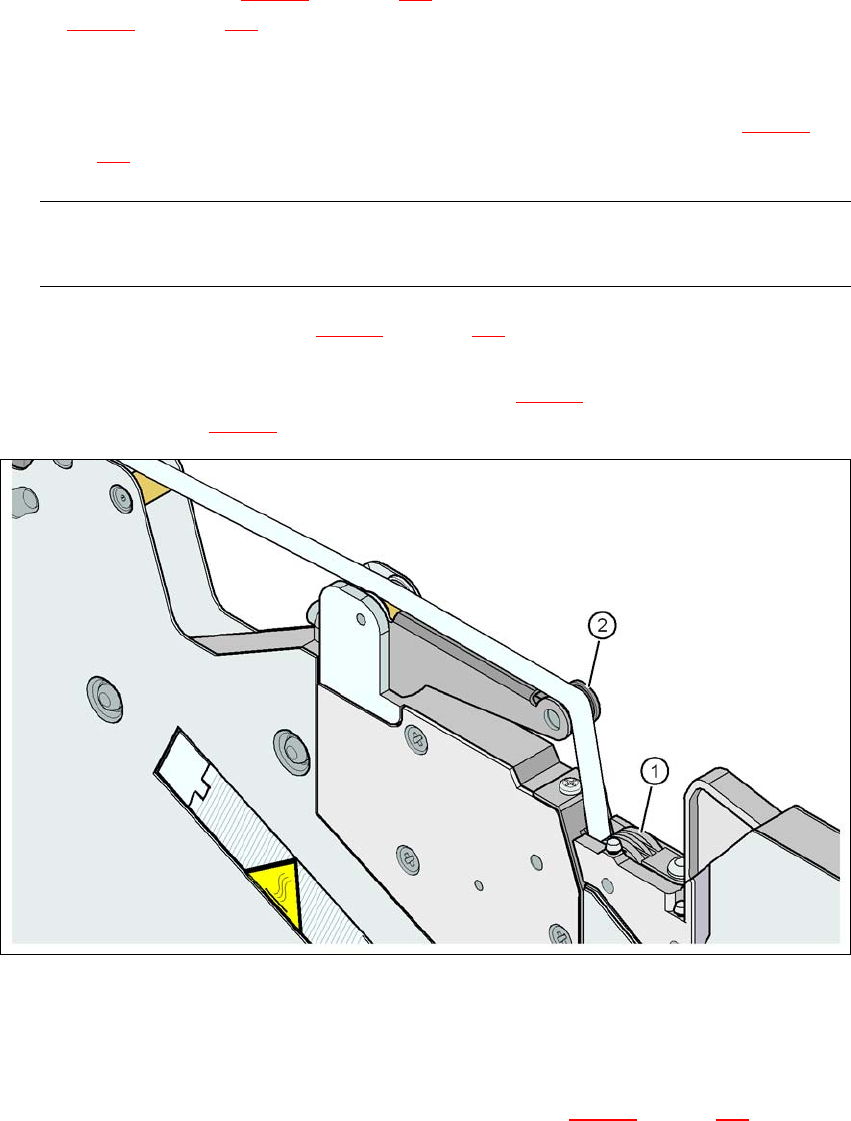

Ábra 5.10 - 7 Zárófólia vezetése a fóliafogó kerekekhez
(1) Zárófólia-fogó kerekek
(2) Zárófólia
5
Nyomja meg a kezelőpult FÓLIA nyomógombját (3. poz. az 5.10 - 6 ábrán a 278. oldalon)
addig, amíg a zárófólia megfeszül. A zárófólia-himba lesüllyed és leállítja a hajtómotort.
Vágja le a hevedert szorosan a szállító elülső vége mellett.
