6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.1 Pipettacserélő Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
304
6.1.2 Pipettacserélő a SIPLACE MultiStar számára (csak SX4)
Cikkszám 00119741-xx Pipettacserélő CPP
6

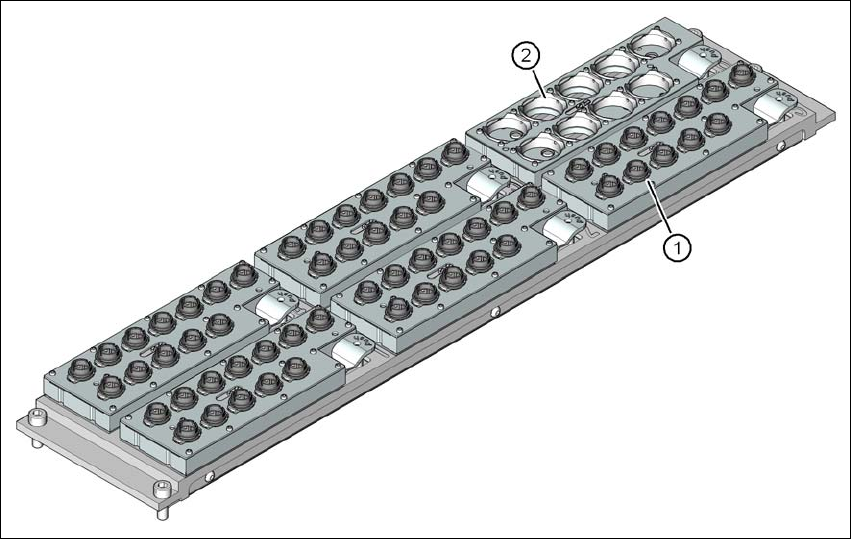

Ábra 6.1 - 6 Pipettacserélő a SIPLACE MultiStar számára
(1) Pipettatár a 20xx-pipetták részére
(2) Pipettatár a 28xx-pipetták részére
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.1 Pipettacserélő
305
6.1.2.1 Leírás
A tárak egy közös tartólapon helyezkednek el, két hengeres szeggel vannak központosítva és 4
gömbfejű kapoccsal vannak rögzítve.. Minden táron két illesztőjellel történik a pontos pozíció
meghatározása. A tárak megfelelő elhelyezkedését a pipettacserélő tartólapján mikrokapcsolók
felügyelik annak érdekében, hogy elkerülhető legyen a beültetőfej összeütközése egy esetlege-
sen magasra nyúló tárral. 6 Mind a 6 tárhelyet be kell tölteni, mert a biztonsági áramkör hiányzó
vagy nem megfelelően elhelyezett tár esetén leállítja az automatát. Emellett a pipettacserélő a kó-
dolás alapján felismeri, hogy az adott pipettatár 20xx-es vagy 28xx-es pipettatár-e.
A pipettaállomáson az alkatrészek lefúvathatók a pipettákról. A pipetták ott lehúzhatók és a gyűj-
tőtartályba dobhatók.
Tábl. 6.1 - 1 Konfigurációk a CPP-pipettacserélő számára
Pipettatár a 20xx-pipetták részére 6
6
Ábra 6.1 - 7 Pipettatár 20xx-pipettákhoz - zárólemez nyitva
(1) 12 garázs 20xx-pipettákhoz
(2) Illesztőjelek (csak nyitott zárólemeznél láthatók)
(3) Zárólemez
Beültetőfej Pipettatár Megjegyzés
CPP-fej
5 tár 20xx-pipettákhoz Standard konfiguráció
1 tár 28xx-pipettákhoz (Lásd a 6.1 - 6
. ábrán, 304. oldal)
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.1 Pipettacserélő Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
306
Pipettatár a 28xx-pipetták részére 6
6
Ábra 6.1 - 8 Pipettatár a 28xx-pipetták részére
(1) 5 garázs maximum 12,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 1, 5, 6, 8 és 9)
(2) 4 garázs maximum 16,5 mm pipettahosszúságú 28xx-pipettához
(garázsszámok: 2, 3, , 4 és 7)
(3) Illesztőjelek (csak nyitott zárólemeznél láthatók)
6.1.2.2 Műszaki adatok
6
6
Pipettacserélő a SIPLACE MultiStar számára
Méretek (hosszúság x szélesség x magasság) 449 mm x 62,7 mm x 77,7 mm
Pipettagarázsok száma
Típus: 20xx 60
Típus: 28xx 9
Pipetta típusok 20xx (CPP-fej)
28xx (CPP-fej)
Pipettacsere idő kb. 2 mp pipettánként
Sűrített levegő csatlakozás 0,48 MPa (4,8 bar)
