Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.12 Támasztóláb
339
6.12 Támasztóláb
Cikkszám 00119680-xx Támasztóláb
A széles nyomtatott áramköri lapok hajlamosak a beültetés során berugózni, így az alkatrészek
adott esetben nem ültethetők be a kívánt pontossággal. Az erősen ívelt nyomtatott áramköri lapok
is befolyásolják a beültetési pontosságot. Az emelőasztalra mágnescsap-alátámasztást szerelve
ez a probléma könnyen elhárítható.
6

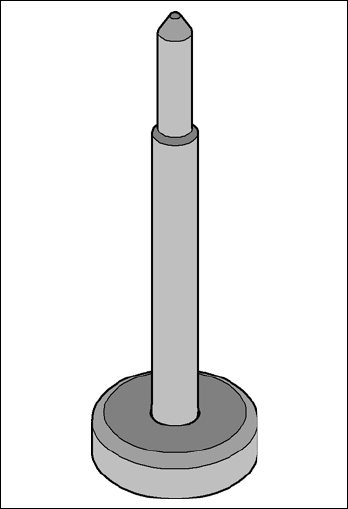

Ábra 6.12 - 1 Mágnescsap-alátámasztás
6 Állomásbővítések Üzemeltetési útmutató SIPLACE SX4/DX4
6.13 Vákuumszivattyú Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU
340
6.13 Vákuumszivattyú
Cikkszám 00119787-xx xx?Vákuumszivattyú, X-sorozat és SX/DX
6.13.1 Biztonsági utasítások a vákuumszivattyúhoz
FIGYELEM! 6
Vegye figyelembe a mellékelt üzemeltetési utasításban szereplő biztonsági utasításokat.
6.13.2 Leírás
Minden Collect&Place-fej rendelkezik egy vákuum-előállítóval, amely a tartó- és beültetőkört el-
látja a szükséges vákuummal. A beültető fejek vákuum-előállítói Venturi-elv alapján működnek.
Vákuumszivattyúval kombinálva a SpeedStar-nál (C&P20) a sűrített levegő felhasználás jelentő-
sen csökkenhet. Az üzemi költségek az energiaköltségek mértékének függvényében csökkennek.
UTALÁS 6
A sűrített levegő fogyasztási értékek vákuumszivattyúval a 3.2.4
fejezetben, a 102. oldalon talál-
hatók.
A SIPLACE DX4 esetén a vákuumszivattyú alapfelszereltség.
6.14 Hosszú nyomtatott áramköri lap (LBO) opció
A "hosszú nyomtatott áramköri lap" opció lehetővé teszi a meghatározottnál hosszabb nyomtatott
áramköri lapok beültetését.
UTALÁS 6
Az opció működése a NYÁK geometriájától függ.
Cikkszám 00519873-xx "Hosszú NYÁK" opció SX dupla szállítószalaghoz"
Cikkszám 00120623-xx "Hosszú NYÁL 550 mm" opció DX4 egyes szállítószalaghoz
Cikkszám 00120624-xx "Hosszú NYÁL 380 mm" opció DX4 egyes szállítószalaghoz
Üzemeltetési útmutató SIPLACE SX4/DX4 6 Állomásbővítések
Az SR.706.xx szoftververziótól Kiadás: 06/2012 HU 6.15 Szemle- és vizsgálati hely
341
6.15 Szemle- és vizsgálati hely
Cikkszám 00119788-xx Vision Teach Station (szemle- és vizsgálati hely)
6

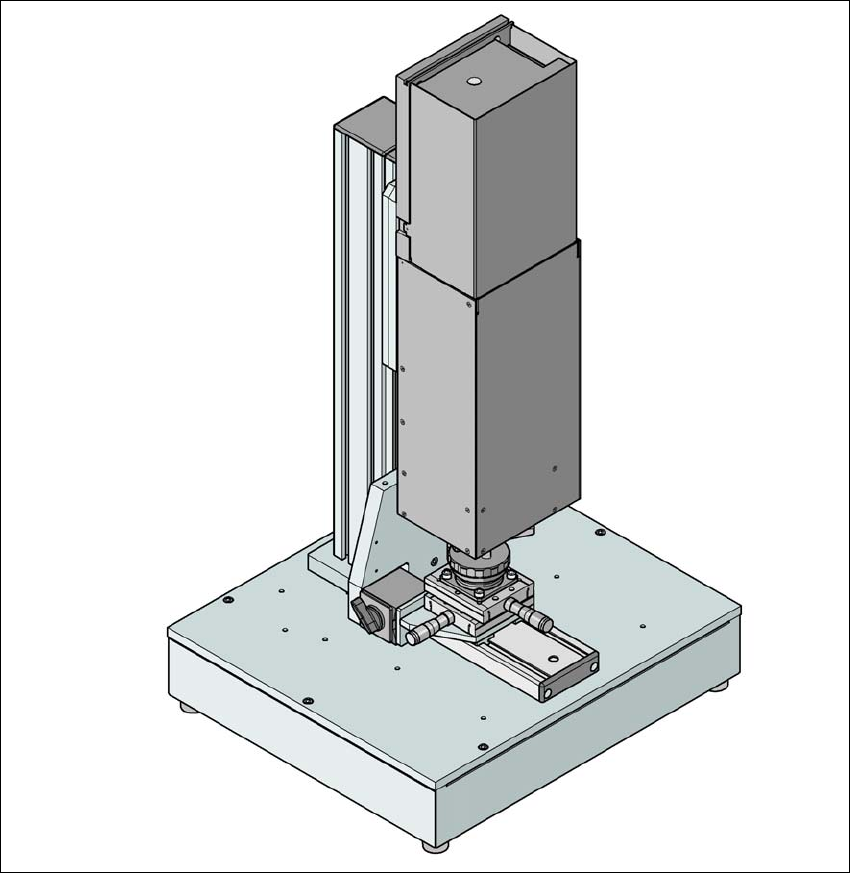

Ábra 6.15 - 1 Vision Teach Station (szemle- és vizsgálati hely) AR-kamerával, típus: 33
