SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
13
4 Leistungsmerkmale von SIPLACE Pro 13.1
Nachfolgend sind die wichtigsten Leistungsmerkmale von SIPLACE Pro 13.1 aufgeführt. Die
wichtigsten Funktionen von SIPLACE Pro 13.1 sind unten aufgelistet.
Detaillierte Informationen zu den einzelnen Funktionen finden Sie in der Online-Hilfe zu
4.1 Option Pin1-Erkennung
Die Registerkarte Vision-Inspektion im Gehäuseform-Editor ist um die Option Pin1-Erkennung
für symmetr. Bauelemente erweitert worden:

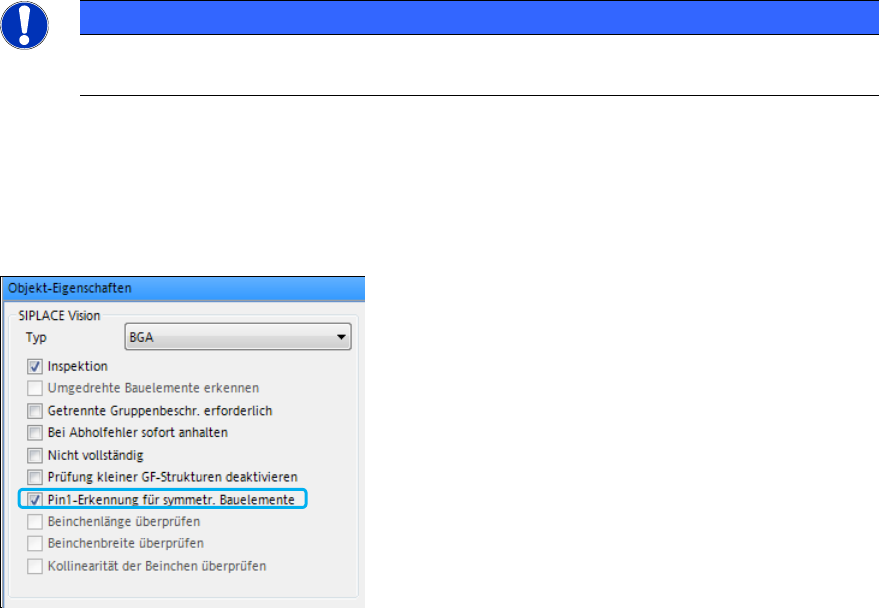

Abbildung 4-1: Pin1-Erkennung
Wenn diese Option in einem heruntergeladenen Auftrag eingestellt ist, muss der Bediener die
Pin1-Markierung auf der SIPLACE Vision Teach GUI an der Station oder an der SIPLACE Vision
Teach Station teachen.
Das Verhalten von SIPLACE Pro ist unterschiedlich, abhängig von der Linienkonfiguration:
– In reinen 709-Linien wird die neue Markierung an die Station(en) heruntergeladen und die
Bauelemente können von allen Stationen in der Linie bestückt werden.
– In gemischten Linien (< 709 und >= 709 in einer Linie) sind Bauelemente mit aktivierter Pin1-
Erkennung-Markierung an Stationen mit Stationssoftware >= 709 gebunden. Alle
Bauelemente, die einer Gehäuseform mit aktivierter Pin1-Erkennung zugewiesen sind,
werden auf die Station(en) gerüstet, auf der / denen die Station-Software 709 läuft. Wenn nicht
alle markierten Bauelemente auf die Station(en) mit 709 passen, wird eine Fehlermeldung
ausgegeben. Für Stationen mit Stationssoftware < 709 ist die Markierung deaktiviert.
– In Linien mit Stationssoftware < 709 gibt der Optimierer eine Warnung aus, dass Bauelemente
vorhanden sind, die für Pin1-Erkennung ausgewählt sind, aber keine Station in der Linie diese
Funktion unterstützt. Die Anforderung an die Station zur Pin1-Erkennung wird ignoriert.
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
14
4.2 Verbesserte Bearbeitung von Inkpunkten
Die Bedienung beim Programmieren von Einzelschaltungs-Inkpunkten in SIPLACE Pro ist in dieser
SIPLACE Pro-Version verbessert worden.
Inkpunkte können als Gruppe oder Individuen definiert werden, um sie zusammen oder einzeln in
SIPLACE Pro zu bewegen, löschen oder hinzuzufügen. Drei Typen von Inkpunkten können im
Leiterplatten-Editor definiert werden:
– Einzelschaltungs-Inkpunkt – steuert die Bestückung von der damit verbundenen,
individuellen Einzelschaltung
– LP-Inkpunkt – steuert die Bestückung der ganzen Leiterplatte
– LP-Erkennungsmarke – identifiziert kombinierte Leiterplatten über einen speziellen
Markentyp.
In einer Cluster-Einzelschaltung mit mehr als einer Reihe und / oder Spalte, werden die
Einzelschaltungs-Inkpunkte als eine Gruppe von Duplikaten betrachtet. In diesen
Einzelschaltungen sind alle Bauelement-Bestückpositionen und Marken Duplikate, die in einer
einzigen Bestückliste oder Markenliste definiert sind. Deren Positionen sind relativ zum Offset des
Koordinatensystems der Einzelschaltung definiert. Alle Duplikat- / Geschwister-Bestückungen oder
-Marken bewegen sich zusammen, wenn ihre Offsets, d.h. Einzelschaltungspositionen oder
Abstände geändert werden.
Um ein mehr intuitives Programmieren von Einzelschaltungs-Inkpunkten zu unterstützen, ist der
Leiterplatten-Editor wie folgt geändert worden:

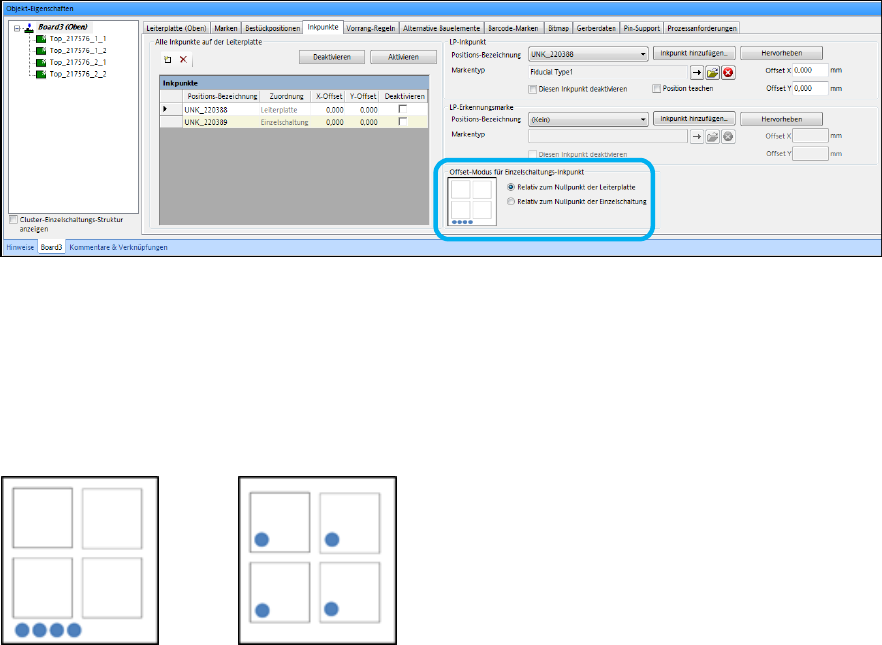

Abbildung 4-2: Registerkarte Inkpunkte für Leiterplatten
Die entsprechenden Schaltflächen stehen in der Registerkarte Inkpunkte für Leiterplatte mit
neuen Benennungen – Relativ zum Nullpunkt der Leiterplatte und Relativ zum Nullpunkt der
Einzelschaltung zur Verfügung. Zum besseren Verständnis zeigt eine Grafik den ausgewählten
Offset-Modus der Einzelschaltungs-Inkpunkte an.
Relativ zum Nullpunkt
der Leiterplatte:
Relativ zum Nullpunkt
der Einzelschaltung:
Abbildung 4-3: Offset-Modus für Einzelschaltungs-Inkpunkte
SIPLACE Pro V13.1 / Software-Versionsbeschreibung Ausgabe 05/2016
15
4.3 MES-Rückfragen im Line Control Server
Ein MES-Rückfragemechanismus ist in den Line Control Server integriert worden, mit dem
Programm-Downloads zu SIPLACE-Linien und Produktaktivierung auf DEK-Druckern abgefangen
und überprüft werden können, bevor sie durchgeführt werden. Wenn die Überprüfung fehlschlägt,
wird der Programm-Download zu allen SIPLACE-Stationen oder Produktaktivierung auf DEK-
Druckern vom MES-Dienst abgelehnt.
Hierzu muss der Dienst Asm.As.LineControl.Interceptor.Service in SIPLACE OIB registriert
werden. Dieser Dienst muss von einem MES-Anwendungsdienst beim Kunden implementiert
werden, um die entsprechenden, vom Line Control Server gesendeten MES-Rückfragen zu
erhalten und enthält die folgenden Prüfmethoden.
Prüfmethode Beschreibung
Für Programm-Downloads:
Ping Wird für den Ping-Test verwendet.
VerifyRecipeDownload Wird für alle Downloads von Losen verwendet, die in
einem Produktplan enthalten sind.
Der Line Control Server ruft diese Methode unmittelbar
danach auf, nachdem die Losdaten für alle Stationen in
der Linie erfolgreich erzeugt wurden, aber bevor diese
Daten für die Produktion freigegeben werden.
Wenn zwei Lose gleichzeitig heruntergeladen werden
(eine für die rechte und die andere für die linke Spur),
wird diese Methode einmal für beide Lose aufgerufen
und der MES-Dienst kann nur beide Los-Downloads
zusammen bestätigen oder ablehnen.
VerifyStartAutoProgramDownload Wird dazu verwendet, ein Los eines Auftrags zu
überprüfen, um den automatischen Programm-
Download-Modus (= LP-Barcode-Betrieb) zu starten.
Der Line Control Server ruft diese Methode unmittelbar
danach auf, nachdem die Losdaten für alle Stationen in
der Linie erfolgreich erzeugt wurden, aber bevor diese
Daten für die Produktion freigegeben werden.
VerifyRecipeForAutoProgramDownload Wird dazu verwendet, ein zusätzliches Los eines
Auftrags zu überprüfen oder ein geändertes Los neu zu
überprüfen, wenn der automatische Programm-
Download-Modus schon gestartet wurde.
Der Line Control Server ruft diese Methode unmittelbar
danach auf, nachdem die Losdaten für alle Stationen in
der Linie erfolgreich erzeugt wurden, aber bevor diese
Daten für die Produktion freigegeben werden.
VerifyPcbForAutoProgramDownload Wenn eine Leiterplatte in die Station im automatischen
Programm-Download-Modus eingefahren wird und der
Line Control Server dem hochgeladenen LP-Barcode ein
Los zugeordnet hat, kann der MES-Dienst bestätigen
oder ablehnen, dass die Leiterplatte mit dem
angegebenen LP-Barcode mit diesem Los produziert
wird.
